MRBSH330 絶縁シート切断刃モデル
小径サイズを使用した微細形状への加工でも高能率
被削材 : HAP40(64HRC)
ワークサイズ : 50×50ｍｍ
加工深さ : 20ｍｍ
クーラント : オイルミスト
総加工時間 : 6時間52分
使用工具
MRBSH330
●中心刃形状を最適化し、高切込みと高送りを可能とした高能率3枚刃ボールエンドミル
●45 ～ 70HRC の高硬度鋼でも、切削性と耐摩耗性を両立し、長寿命・高能率に加工が可能
●R精度は ±0.005mm (R精度は実外径の1/2を基準とする)
●シャンク径公差は-0.001mmから-0.003mmの高精度仕様
切削条件
 |
 |
| 仕上げ①範囲 | 仕上げ②範囲 |
| 加工工程 | 荒取り① | 仕上げ① | 荒取り② | 荒取り③ | 中仕上げ | 仕上げ② |
| 使用工具 | MRBSH330 R1×3 |
MRBSH330 R0.5×2 |
MRBSH330 R0.3×1 |
MRBSH330 R0.3×1 |
||
| 回転数 (min-1) |
20,000 | 25,000 | ||||
| 送り速度 （mm/min） |
3,000 | 1,500 | 2,100 | 1,080 | 800 | |
| 切込み量 ap×ae(mm) |
0.23 × 0.3 | ae 0.05 | 0.02 × 0.1 | 0.015 × 0.05 | Zピッチ 0.02 | 立壁：Zピッチ 0.003～0.01 底面：ae 0.05 |
| 残し代 (mm) |
0.05 | 0 | 0.03 | 0.015 | 0.005 | 0 |
| 加工時間 | 37分 | 33分 | 1時間26分 | 42分 | 39分 | 2時間55分 |

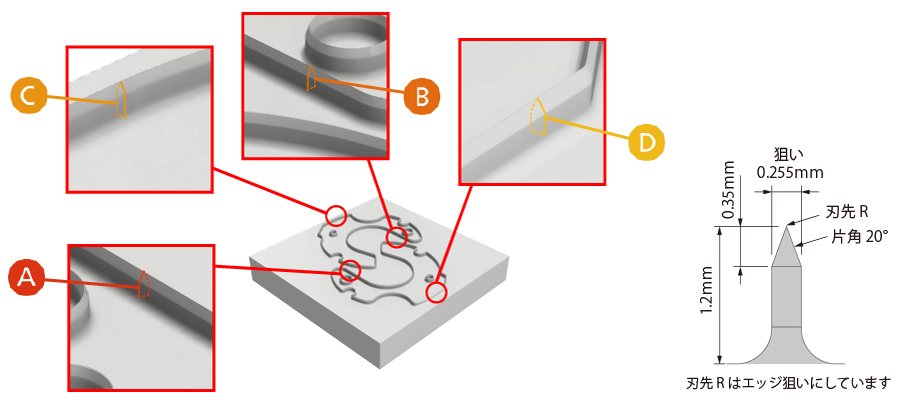

加工結果
【加工精度】
単位[mm]
 |
 |
 |
 |
||
| 幅 | 狙い値 | 0.255 | |||
| 実測値 | 0.260 | 0.258 | 0.259 | 0.260 | |
| 誤差 | +0.005 | +0.003 | +0.004 | +0.005 | |
| 刃先R | 0.0018 | 0.0027 | 0.0025 | 0.0025 | |
【表面粗さ】
単位[μm]
 |
 |
 |
 |
|
| Ra | 0.070 | 0.070 | 0.303 | 0.328 |
| Rz | 0.387 | 0.355 | 1.719 | 1.699 |
