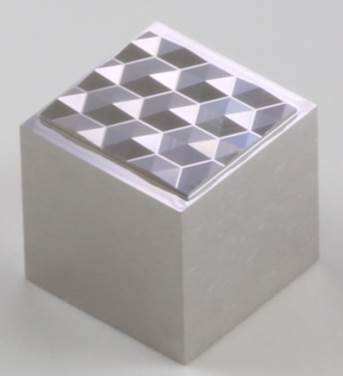

SFB200 ELMAX リフレクター

ワークサイズ 20×20(mm)

被削材 : ELMAX 60HRC
加工時間 : 19時間10分

独自の刃形状によりR中心部まで切れ味抜群!
金型の磨き加工時間を大幅に短縮します。

使用工具


SFB200
R0.2


●新発想の刃形状でR中心部まで切れ味が抜群。
●60HRCの焼き入れ鋼で連続10時間以上の仕上げ加工を実現。
●加工面精度Rz1.0μmが長時間持続。
●金型の磨き加工時間を大幅に削減。

SSBL200
R0.2×1.2


●深彫り加工に対応。ロングネックタイプをシリーズ化!全25サイズ!
●有効長が10mmまで。今までのCBN工具に比べ、より深い加工に対応。
●CBNの長寿命と、ロングネックにより新たな加工領域を実現。
●極小径サイズR0.05から規格化!
●独自の刃形状によりR精度±0.003、耐チッピング性能がUP!


MSBH230
R0.2


●スタンダードタイプの高硬度用ボールエンドミル。仕上げ加工に最適。
●68HRCまでの高硬度材に対応。

切削条件

加工工程 荒取り 中仕上げ 仕上げ
使用工具 MSBH230
R0.2
SSBL200
R0.2×1.2
SFB200
R0.2×1
回転数
(min-1)
40,000
送り速度
(mm/min)
800 700 400
切り込み量
ap×ae(mm)
0.015×0.05 0.005×0.01 0.004×0.002
加工距離
(m)
119 61 268
クーラント オイルミスト
 加工時間  3時間23分 2時間10分 13時間37分

コメント

工具素材であるCBN焼結体の特性を活かす工具デザインで60HRCの高硬度材に連続10時間以上の仕上げ加工が可能です。
面粗さはRz79.6nm Ra13.1nmが実現できました。
