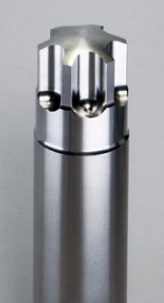

SSPB220 ヘキサロビュラパンチモデル

ワークサイズ Φ25(加工深さ 30mm)

被削材 : HAP40 65HRC
総加工時間 : 4時間36分

SSPB220は2016年11月よりR3まで規格を拡大しました。
切れ味を向上するスパイラルボール形状や、びびりを抑制する外周刃バックテーパー形状により高品位な切削面を実現します。

使用工具

SSPB220
R3×18


●刃先の切れ味を向上させるスパイラルボール形状を採用しました。
●刃先の耐チッピング性を向上させる刃先形状を採用しました。
●外周刃が加工面へと接触すると、切削抵抗の増加からビビリ振動が発生し、工具寿命や加工面品位に影響を与えます。強めのバックテーパー形状を採用することで、この影響を軽減できます。
●R3まで規格が拡大し、更に加工範囲が広がります。

MRBH230
R3×20


●高硬度用の無限コーティングプレミアムと独自の新形状により耐チッピング性に優れ、ビビリを抑えることにより仕上げ面が向上。
●68HRCまでの高硬度材に対応。
●全190サイズ!

切削条件

加工工程 荒取り 中仕上げ 仕上げ
使用工具 MRBH230
R3×20
MRBH230
R3×20
SSPB220
R3×18
回転数
(min-1)
6,000 6,000 6,000
送り速度
(mm/min)
1,000 800 600
切り込み量
ap×ae(mm)
0.15×0.8 0.05×0.08 0.05×0.05
残し代
(mm)
0.1 0.05 -
 クーラント  オイルミスト
 加工時間  1時間43分 55分 1時間58分

コメント

加工精度は寸法狙い値に対し+0.006mm、面粗さRz1.355μmを得られました。
さらに、同形状を6個加工後も加工精度は寸法狙い値に対し+0.008mm、面粗さRz1.355μmを維持しています。

関連ビデオ紹介

CBNスーパースパイラルエンドミル(SSPB220)

  • 刃先の耐チッピング性を向上させた刃先形状。
  • R3まで規格が拡大し、更に加工の幅が広がります。
