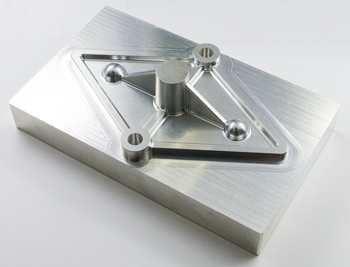

ALB225 A5052 アルミ部品加工サンプル

ワークサイズ 60×100(mm)

被削材 : A5052
加工時間 : 3時間20分

使用工具

ALB225
R1×1.5×20 · R1.5×2.5×15 · R3×12


●NS独自の刃形状により、コーナー部や側面加工時のビビリを抑制。

切削条件

加工工程 荒取り 中仕上げ 取り残し 取り残し 仕上げ
使用工具 ALB225
R3×12
ALB225
R1.5×2.5×15
ALB225
R1×1.5×20
回転数
(min-1)
20,000 18,000 12,000
送り速度
(mm/min)
7,500 3,000 2,000 1,200 2,000
切り込み量
ap×ae(mm)
1×2 0.2×0.2 0.6×0.6 0.1×0.1 0.05×0.05
残し代
(mm)
0.1 0.05 0.05 0.05 -
クーラント 水溶性切削油
 加工時間  14分 24分 8分 24分 2時間10分

コメント

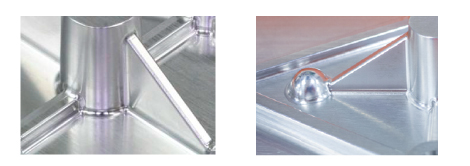

ビビリの発生しやすい立ち壁部やコーナー部においても特殊刃形状を採用したALB225なら良好な仕上げ面が得られます。
