PCDRS 超硬合金 微細ピン
Technology

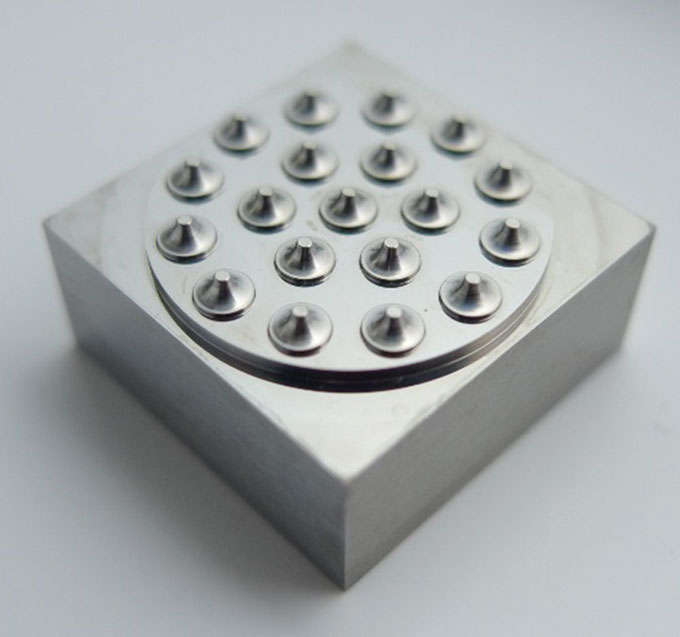

PCDRS 超硬合金 微細ピン
被削材 : 超硬合金(92.5HRA)
ワークサイズ : 15×15mm
クーラント : 不水溶性切削油
加工時間 : 9時間48分
使用工具
PCDRS
●ボール形状の曲面切削性とスクエア形状の平面切削性を併せ持ったラジアス形状で、究極の高面品位を実現!
製品紹介はこちら
サイズラインアップ・切削条件はこちら

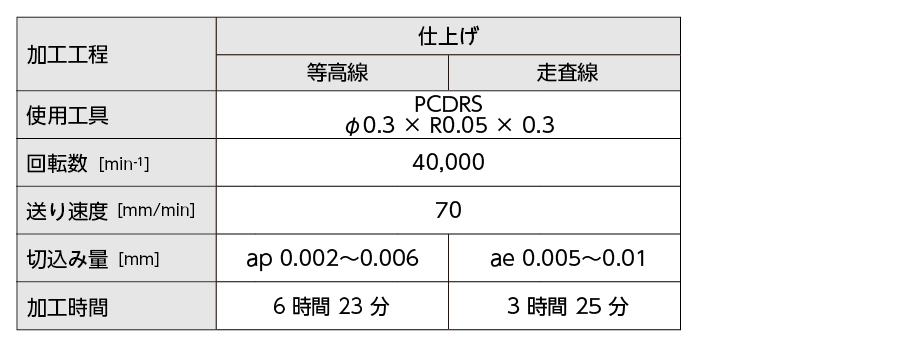

切削条件

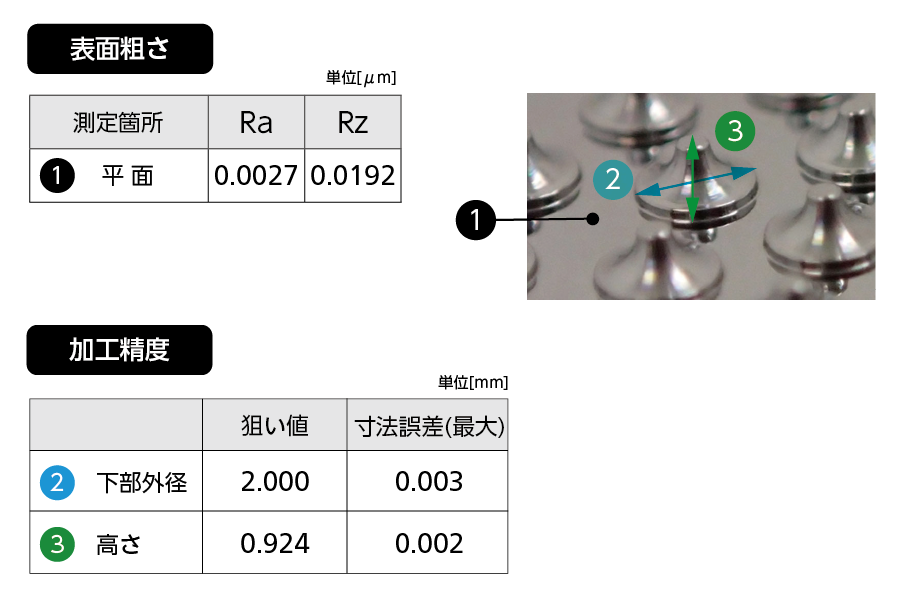

加工結果
