MFD 斜面穴あけ加工事例


ワークサイズ 20×30(mm)

被削材 : SUS304
総加工時間 : 1時間10分(穴加工のみ)


使用工具

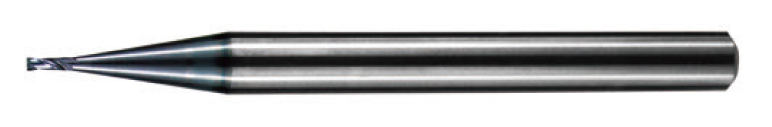

MFD
φ0.1



●サイズ毎に開発・最適化した工具デザイン!
●斜面や曲面など加工面の形状を問わず、安定した穴あけ加工ができます。
●高能率座ぐり加工が可能で、裏バリも抑制します。

切削条件


①15°斜面(止まり穴)


回転数
(min-1)
25,000
送り速度
(mm/min)
3
加工深さ 0.2mm
(ノンステップ)
加工時間
(mm)
8秒/穴

穴径:0.101mm
穴数:115穴



②30°斜面(止まり穴)


回転数
(min-1)
25,000
送り速度
(mm/min)
3
加工深さ 0.2mm
(ノンステップ)
加工時間
(mm)
8秒/穴

穴径:0.104mm
穴数:256穴



③70°斜面(止まり穴)


回転数
(min-1)
25,000
送り速度
(mm/min)
2
加工深さ 0.2mm
(ノンステップ)
加工時間
(mm)
10秒/穴

穴径:0.100mm
穴数:45穴



④半割り部


回転数
(min-1)
25,000
送り速度
(mm/min)
2
加工深さ 0.2mm
(ノンステップ)
加工時間
(mm)
10秒/穴

穴径:0.100mm
穴数:35穴






加工映像紹介

極小径フラットドリル MFD 斜面穴あけ加工事例
