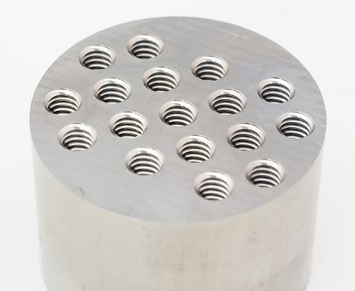

MMTU 超耐熱合金 めねじ加工サンプル

被削材 : Alloy718
              (Inconel®718相当)
ワークサイズ : Φ50 × 30mm
クーラント : 水溶性切削油
加工穴数 : 17穴

使用工具

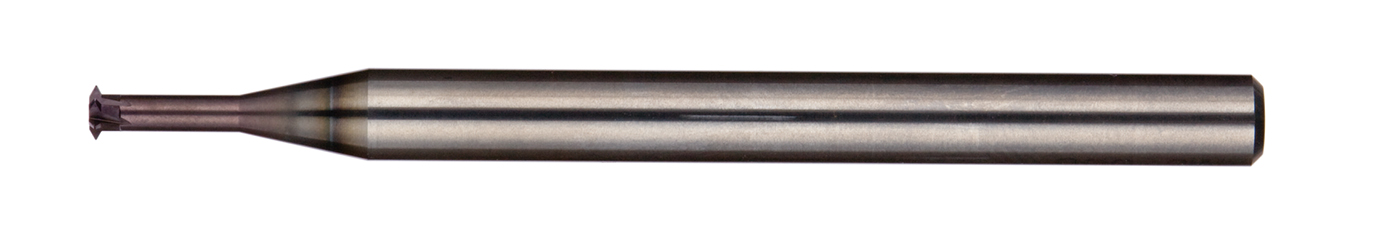

MMTU
1/4-20UNC


●切れ味を重視した刃形状を採用し、加工精度が向上。
●無限コーティングプレミアムの採用により長寿命化を実現。

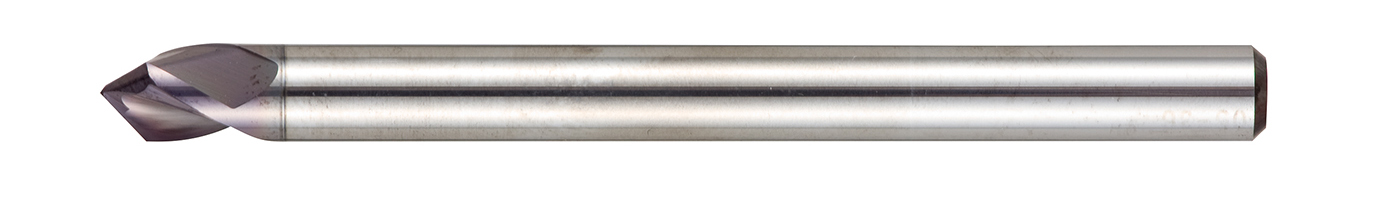

NSCV-M
Φ6


●C面取りが簡単に加工出来ます。
●無限コーティングを採用し飛躍的に耐久性を向上。

切削条件


使用工具 NSCV-M Φ6 MMTU 1/4-20UNC
回転数
(min-1)
3,000 1,500
送り速度
(mm/min)
270 150
切込み量
(mm)
C0.7
(C0.35→C0.7)
0.235×3回
(最終ヘリカルR0.88)
加工(ねじ)深さ
(mm)
1.7 12.7
加工時間8秒/穴 1分/穴
