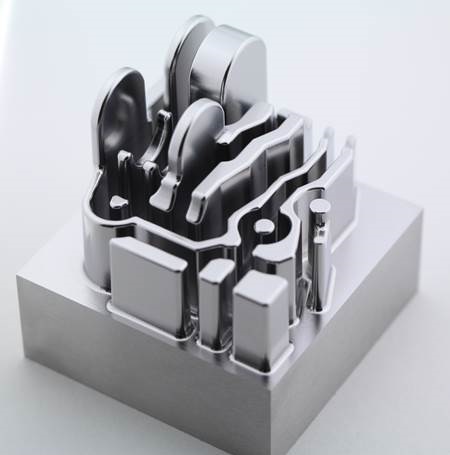

MRBTNH345 バルブボディ

ワークサイズ 50×50×50(mm)
       (加工深さ 30mm)

被削材 : DH31-S 48HRC
加工時間 : 10時間47分

MRBTNH345は首下部をテーパー形状にすることで、ロングネックタイプに比べ剛性を大幅に向上しています。

使用工具

MRBTNH345
R1×1°×20 · R1×1°×30 · R1.5×1°×30


●首下部をテーパーにし、従来のロングネックタイプよりも剛性を向上。
●耐熱性に優れた無限コーティングプレミアムを採用し、高硬度材加工においても長寿命。
●NS独自の3枚刃形状の採用で高能率加工が可能。


MHDH645R
φ6×R1×12


●高硬度領域(48~65HRC)の長時間の加工でも、安定した長寿命を実現。
●多刃、強ネジレで切れ味をアップし、ラジアス形状でチッピングを抑制。


MHDH645
φ6×18


●刃長は2Dタイプと3Dタイプをラインナップ。
●高硬度領域(48~65HRC)の長時間の加工でも、安定した長寿命を実現。
●刃形状を追求し、倒れ量と加工精度を改善。

切削条件

加工工程 大荒取り 荒取り 中荒取り 中仕上げ 1 中仕上げ 2 仕上げ
側面 底面
使用工具 MHDH645
Φ6×18
MHDH645R
Φ6×R1×12
MRBTNH345
R1.5×1°×30
MRBTNH345
R1×1°×20
MRBTNH345
R1×1°×30
MRBTNH345
R1×1°×30
回転数
(min-1)
9,000 6,000 10,000 10,000 10,000 6,000
送り速度
(mm/min)
3,000 3,000 1,600 1,000 1,000 800
切り込み量
ap×ae(mm)
9×0.2 0.1×4 ap0.1 ap0.1 ap0.05 0.15×0.05 0.05×0.1
残し代
(mm)
0.2 0.2 0.2 0.05 0.05 -
クーラント オイルミスト
 加工時間  35分 15分 1時間17分 2時間6分 3時間40分 2時間54分

コメント

3次元形状の高能率加工に対応したテーパーネック形状と長寿命化を目的とした無限コーティングプレミアムの採用により、側面部及び、加工深部においても安定した加工品位が得られます。
