Technology
SHPR400 マイクロニードル
外径Φ0.3と小径でありながらも4枚刃で長寿命な加工を実現
![](/ja/technology/case/sample60/img/sample60.png)
被削材 : STAVAX (52HRC)
ワークサイズ : 15×15mm
加工深さ : 1.2mm
クーラント : オイルミスト
加工時間 : 24時間53分
使用工具

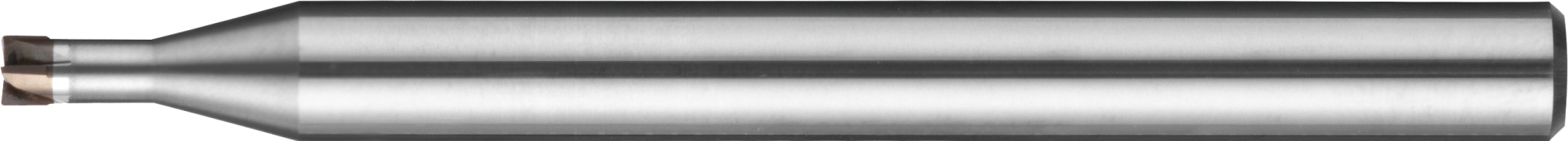

SHPR400
●切削負荷を軽減させる新刃形状を開発!仕上げ精度の向上に成功しました。
●Φ0.1から4枚刃!微細切削での加工能率アップと寿命の更なる安定性を実現しました。
●シャンク径公差は-0.001mmから-0.003mmの2μm 範囲で、超高精度タイプの焼きばめチャックにも対応します。
●Φ0.1からΦ3まで、全142サイズをラインアップしました。
切削条件
![](/ja/technology/case/sample60/img/Cutting-conditions.jpg)
加工結果
![](/ja/technology/case/sample60/img/accuracy.jpg)
