無限コーティングプレミアムPlus
高硬度鋼高能率加工用
小径3枚刃ロングネックボールエンドミル
MRBSH330




● 中心刃形状を最適化し、高切込みと高送りを可能とした高能率3枚刃ボールエンドミル

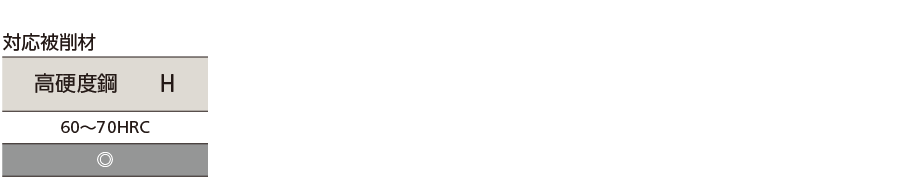

● 45 ~ 70HRC の高硬度鋼でも、切削性と耐摩耗性を両立し、長寿命・高能率に加工が可能
● R精度は ±0.005mm (R精度は実外径の1/2を基準とする)
● シャンク径公差は -0.001mm から -0.003mm の高精度仕様

サイズ詳細(WEB)はこちらから

特長

1-1. 中心刃形状を最適化し、切削負荷を低減することで高切込みを可能
1-2. 切りくずの排出性を損なうことのないチップポケット形状

MRBSH330

従来品

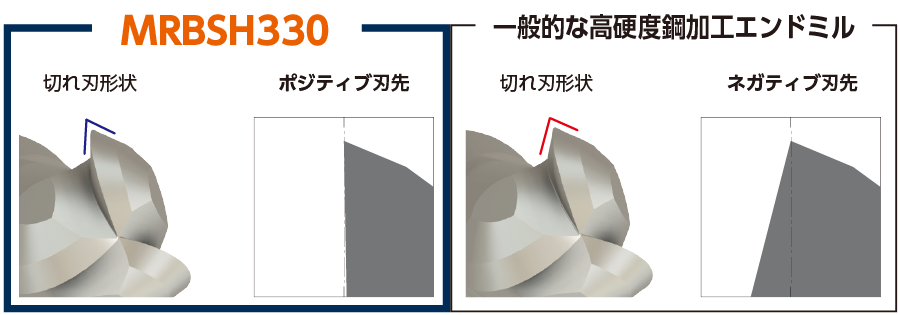

1-3. 切削負荷を低減するポジティブ切れ刃形状と耐欠損性を重視した素材の採用で高硬度鋼に対し長寿命で高精度な切削加工を実現

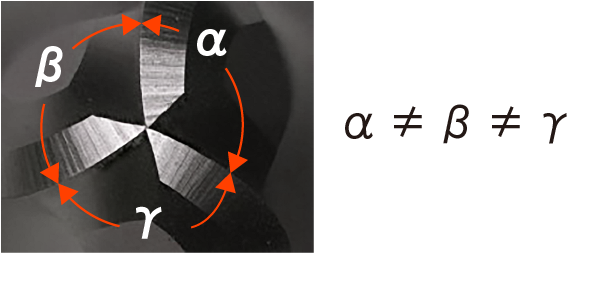

1-4. 不等分割でびびり防止


他社品との荒取り加工比較

【切込み量 ap 0.23 × ae 0.3 mm での加工比較を実施】

・被削材:HAP40 (64HRC)

・回転数 : 20,000 min-1

・送り速度:2,400mm/min

使用前

60 分後

90 分後

120 分後

MRBSH330
R1 X 6

他社品A
4枚刃ボールエンドミル
R1

他社品B
4枚刃ボールエンドミル
R1

比較結果

4枚刃と荒取り加工で比較して
・高切込みが可能
・高送りも可能
・切りくず排出性が良好

加工事例

絶縁シート切断刃モデル


ワークサイズ:50×50mm、HAP40へ小径サイズを使用した微細形状への加工を行った事例です。詳しくはこちらをご覧ください。



ギアモデル


ワークサイズ:50×50mm、YXR7へ微細形状に小径サイズでも高能率を実現する加工を行った事例です。詳しくはこちらをご覧ください。
