SHPR400 微細溝加工

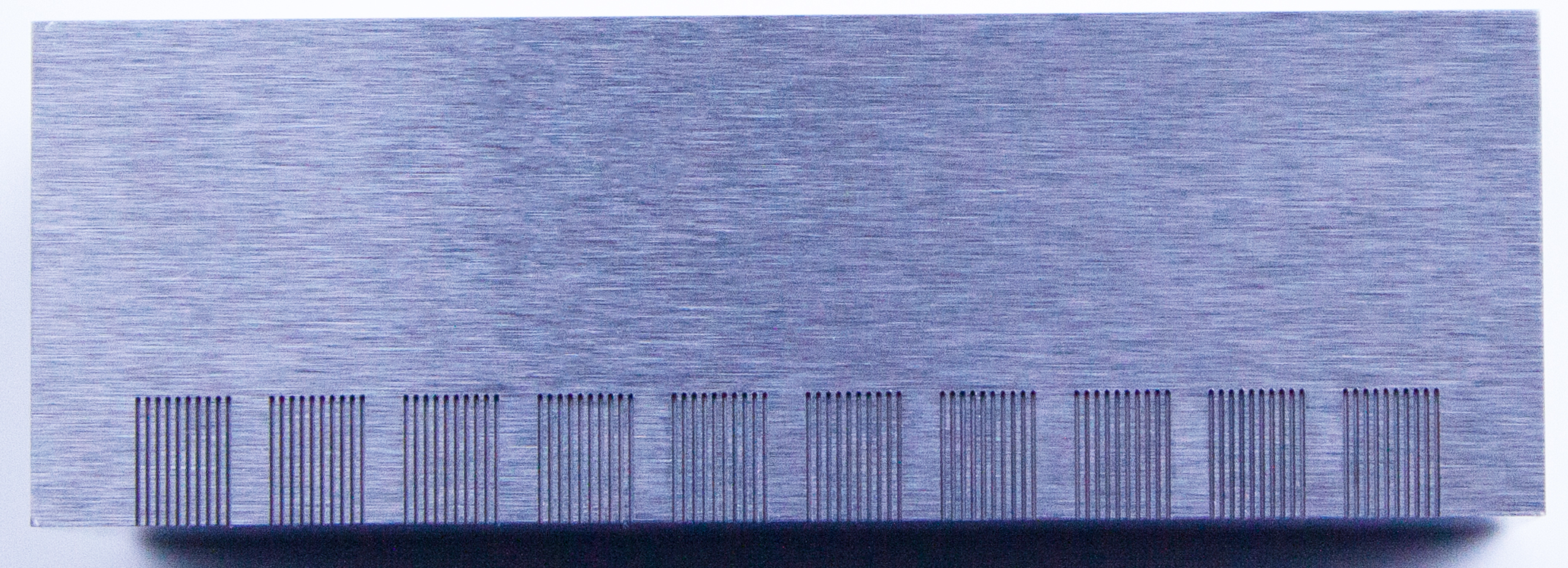

ワークサイズ 30×10(mm)
溝形状：幅:0.1 ｍｍ 長さ2.5mm 深さ0.3mm
被削材 : DC53 60HRC
クーラント ： オイルミスト
総加工時間 : 3時間53分

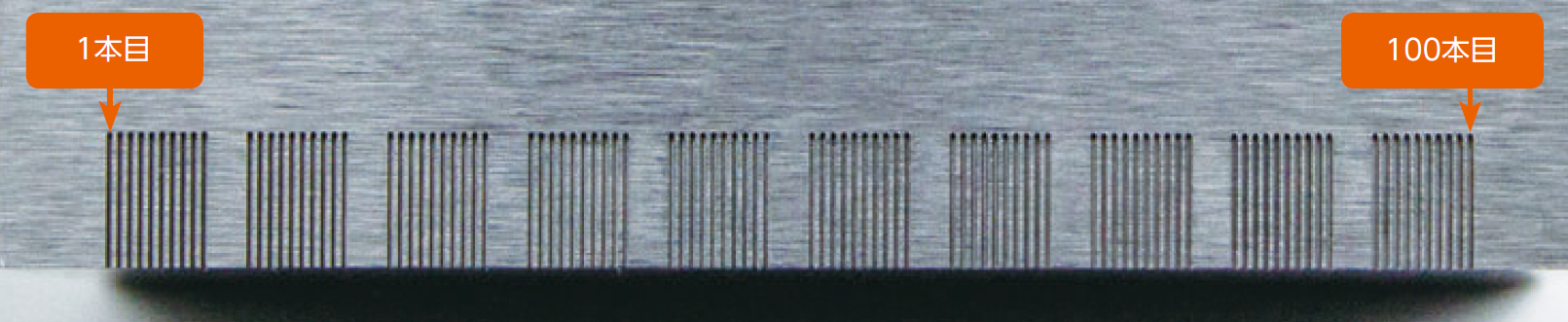

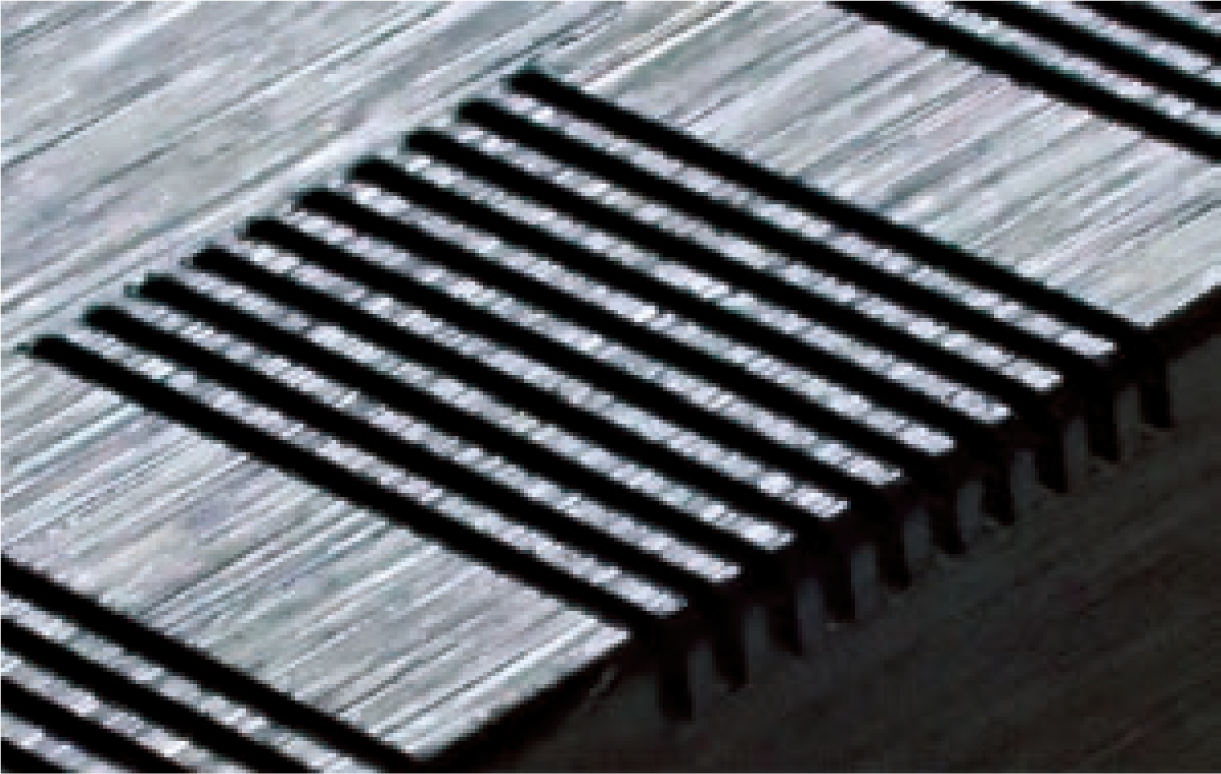

微細な溝を１００本
１本の工具で加工しました

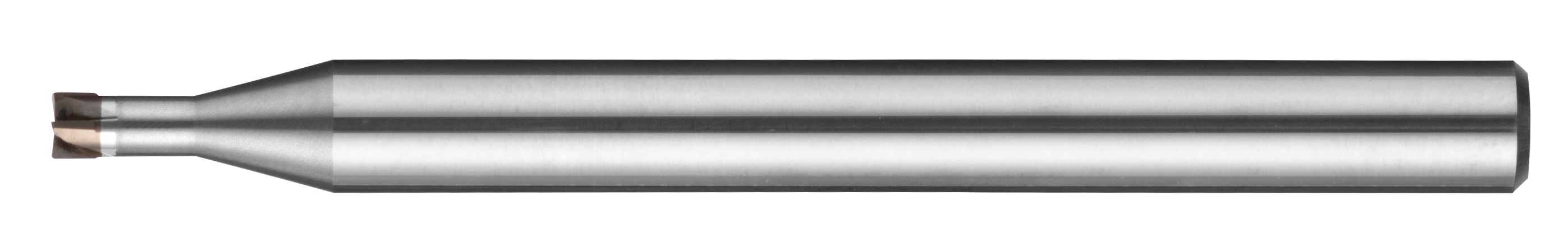

使用工具
SHPR400
●サイズ毎に開発・最適化した工具デザイン！
●切削負荷を軽減させる新刃形状を開発、仕上げ精度の向上に成功
●微細切削での加工能率アップと寿命の更なる安定性を実現します。
●シャンク径公差は-0.001mmから-0.003mmの2μm 範囲
●焼きばめチャックにも対応し、超高精度加工を実現
製品紹介はこちら
サイズラインアップ・切削条件はこちら
切削条件
【加工形状】
溝幅 : 0.1ｍｍ
溝長さ : 2.5mm
溝深さ : 0.3mm
加工溝数 : 100本
| 加工工程 | 溝加工 |
| 回転数 (min-1) |
120,000 |
| 送り速度 (mm/min) |
300 |
| 切り込み量 ap(mm) |
0.002 |
加工結果
| 1本目 | 100本目 | |

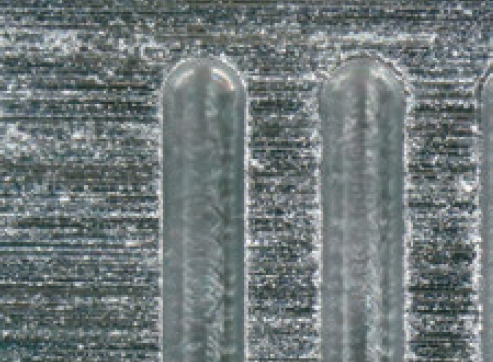

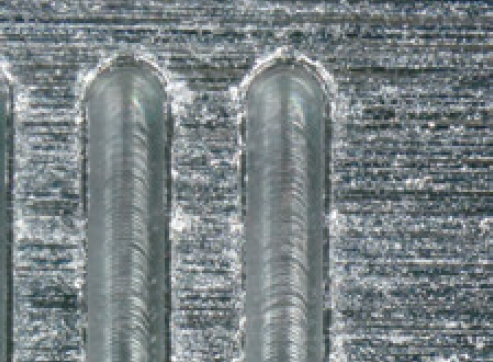

| 溝幅 狙い値 0.1mm |
 |
 |
| 実測値 | 0.101mm | 0.098mm |

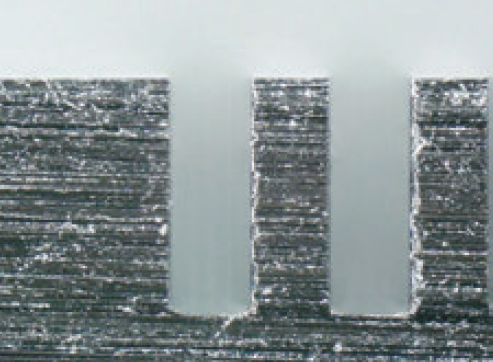

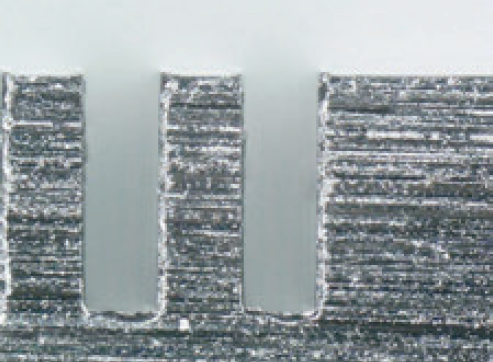

| 溝深さ 狙い値 0.3mm |
 |
 |
| 実測値 | 0.299mm | 0.297mm |
測定器：ニコン製 測定顕微鏡 MM40／測定倍率：100倍
