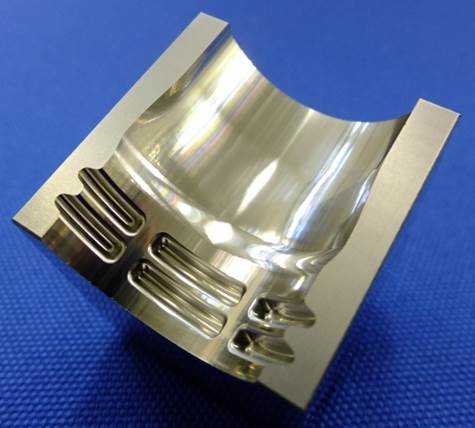

SSPB220 ボトルネックモデル

ワークサイズ 30×30×30mm

被削材 : ELMAX 59HRC
総加工時間 : 3時間25分

SSPB220は切れ味を向上するスパイラルボール形状や、びびりを抑制する外周刃バックテーパー形状により高品位な切削面を実現します。

使用工具

SSPB220
R0.5×2.5 · R1×5


●刃先の切れ味を向上させるスパイラルボール形状を採用しました。
●刃先の耐チッピング性を向上させる刃先形状を採用しました。
●外周刃が加工面へと接触すると、切削抵抗の増加からビビリ振動が発生し、工具寿命や加工面品位に影響を与えます。強めのバックテーパー形状を採用することで、この影響を軽減できます。
●R3まで規格が拡大し、更に加工範囲が広がります。

MRBH230
R1×6 · R0.5×5


●高硬度用の無限コーティングプレミアムと独自の新形状により耐チッピング性に優れ、ビビリを抑えることにより仕上げ面が向上。
●68HRCまでの高硬度材に対応。

切削条件

加工工程 荒取り 中仕上げ 仕上げ(溝) 仕上げ(曲面)
使用工具 MRBH230
R1×6
MRBH230
R0.5×5
SSPB220
R0.5×2.5
SSPB220
R1×5
回転数
(min-1)
25,000 35,000 40,000 40,000
送り速度
(mm/min)
2,000 1,600 1,500 1,500
切り込み量
ap×ae(mm)
0.2×0.3 0.04×0.1 0.01×0.007 0.01×0.005
 クーラント  オイルミスト
 加工時間  45分 45分 35分 1時間20分

コメント

加工寸法の誤差は最大でも0.003mmです。 面粗さもRz0.55μm以下でした。
SSPB220で仕上げ加工を行うことで、光沢のある高品位な加工面を実現できました。
