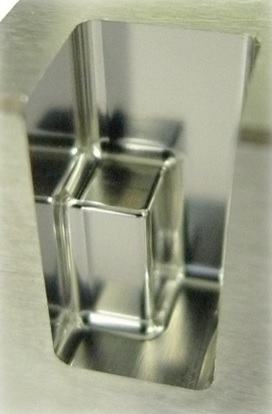

MRBTNH230 高硬度材への深彫り切削加工

加工サイズ 奥行7.5×幅7×深さ12(mm)

被削材 : STAVAX 52HRC
総加工時間 : 2時間26分

新設計のテーパーネック形状によって工具剛性が更に向上! 焼き入れ鋼の深彫り切削時にも高精度加工が可能になりました。

使用工具

MRBTNH230
R1×1°30′×12 · R0.5×1°30′×12 · R0.5×1°30′×12


●深部の加工で高精度化が図れるテーパーネック形状のボールエンドミル。
●最適化されたテーパーネック形状と、無限コーティングプレミアムの採用で、高硬度材の加工時に真価を発揮します。
●汎用性の高い2枚刃で、全159サイズをラインナップしました。


切削条件

加工工程 荒取り 取り残し 中仕上げ 仕上げ
使用工具 MRBTNH230
R1×1°30′×12
MRBTNH230
R0.5×1°30′×12
MRBTNH230
R0.5×1°30′×12
回転数
(min-1)
18,000 15,000 12,000 12,000
送り速度
(mm/min)
2,000 600 500 300
切り込み量
ap×ae(mm)
0.15×0.35 0.025×0.08 0.02×0.02 0.01×0.01
クーラント オイルミスト
 加工時間  14分 12分 23分 1時間37分

コメント

加工精度は寸法狙い値に対し誤差-0.004mmとほぼ狙い値どおりでした。
面粗さもRa0.121μm、Rz0.898μmとびびりのない加工面を得られました。
