MSCZ440 炭素鋼（S50C）高能率加工
ワークサイズ 100×100×30(mm)
(加工深さ：14㎜)
被削材 : 炭素鋼（S50C）
総加工時間 : 23分
使用工具
MSCZ440
●不等分割・不等リードの採用、さらに刃部の剛性高めた設計により、びびりを最大限に抑え、高能率な加工を実現！
●側面加工・溝加工・突込みによるアプローチに対応した多機能な性能を実現する新開発の特殊刃形状を採用。
製品紹介はこちら
サイズラインアップ・切削条件はこちら
切削条件

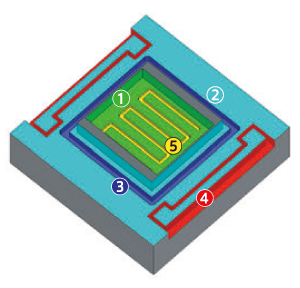

①中心ポケット部（深さ8㎜）

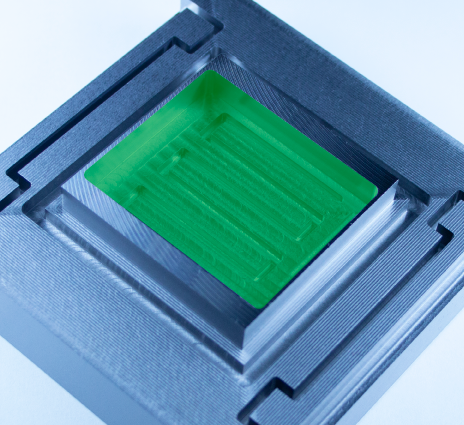

※緑色部の加工です。
| 加工工程 | ||||||
| 荒取り | 仕上げ | |||||
| アプローチ | 側面 | 底面 | 側面 | |||
| 突込み | 溝 | 繰り広げ （一周） |
||||
| 回転数 (min-1) |
7,000 | 7,000 | 7,000 | 8,500 | 8,500 | 8,500 |
| 送り速度 (mm/min) |
300 | 1,100 | 1,700 | 1,700 | 1,200 | 1,200 |
| 切込み量 ap(mm) |
ap:4※ | ap:4※ | 4×1 | 7.95×0.8 | 8×0.1 | 0.05×2 |
| 残し代 | 側面：0.1 底面：0.05 |
- | ||||
②外周部（深さ8㎜）

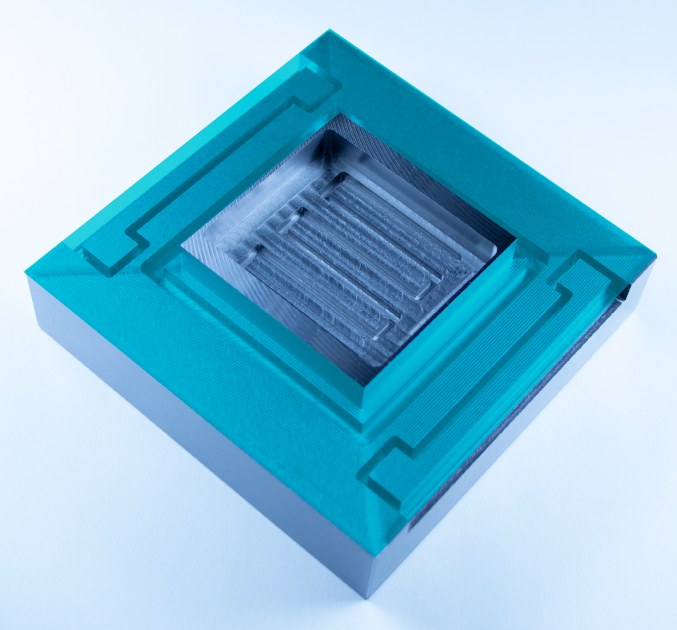

※水色部の加工です。
| 加工工程 | ||
| 荒取り | 仕上げ | |
| 側面 | 側面 | |
| 回転数 (min-1) |
8,500 | 8,500 |
| 送り速度 (mm/min) |
1,700 | 1,200 |
| 切込み量 ap(mm) |
8×0.8 | 8×0.8 |
| 残し代 | 側面：0.1 | - |

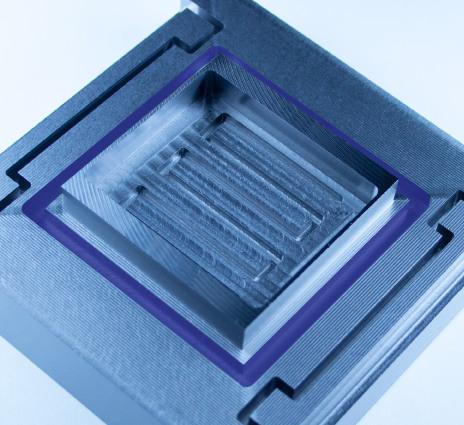

③止まり溝部（溝幅4.2㎜ 深さ4㎜）
※紫色部の加工です。
| 加工工程 | 荒取り | 仕上げ | |
| 突込み | 溝 | 側面 | |
| 回転数 (min-1) |
7,000 | 7,000 | 8,500 |
| 送り速度 (mm/min) |
300 | 1,100 | 1,200 |
| 切込み量 ap(mm) |
ap:3.95 | ap:3.95 | 4×0.1 |
| 残し代 | 側面：0.1 底面：0.05 |
- | |

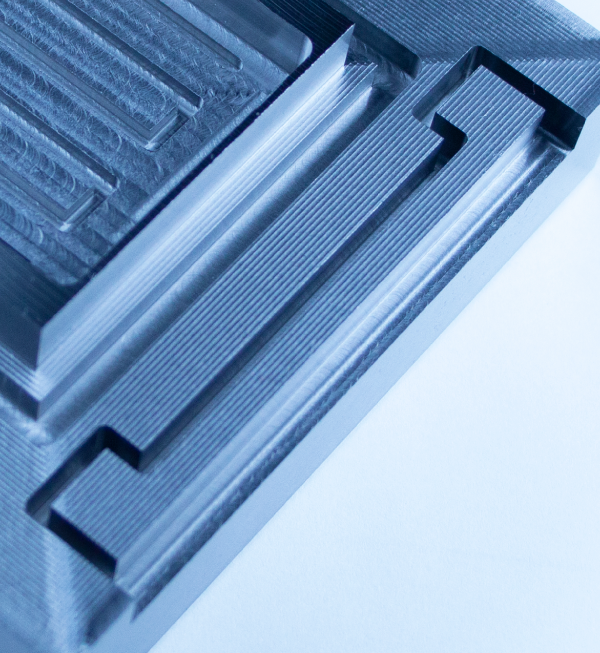

④抜け溝部（溝幅2.2㎜ 深さ6㎜）
| 加工工程 | 荒取り | 仕上げ | ||
| 溝 | 側面 | 側面 | 底面 | |
| 回転数 (min-1) |
10,000 | 11,000 | 11,000 | 11,000 |
| 送り速度 (mm/min) |
500 | 900 | 650 | 650 |
| 切込み量 ap×ae(mm) |
ap:2 （3回加工）※ |
5.95×0.2 | 6×0.1 | 0.05×1 |
| 残し代 (mm) |
側面：0.1 底面：0.05 |
- | ||
※最終ピッチはap:1.95です。
⑤止まり溝部（溝幅2.2㎜ 深さ2㎜）
※黄色部の加工です。
| 加工工程 | 荒取り | 仕上げ | |
| 突込み | 溝 | 側面 | |
| 回転数 (min-1) |
10,000 | 10,000 | 11,000 |
| 送り速度 (mm/min) |
100 | 500 | 650 |
| 切込み量 ap×ae(mm) |
ap:1.95 | ap:1.95 | 2×0.1 |
| 残し代 | 側面：0.1 底面0.05 |
- | |
