Technology

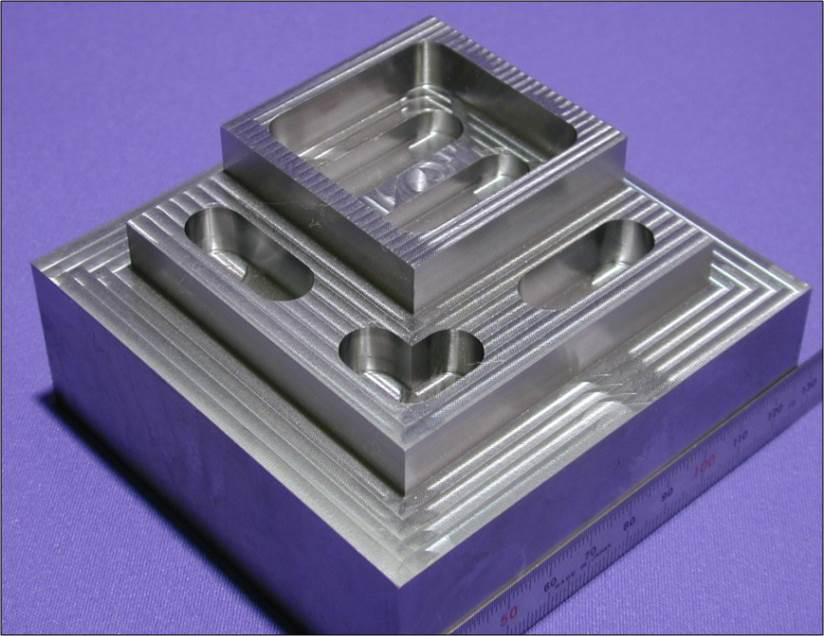

エンドミルによる突込みから溝への連続加工

ワークサイズ 100×100(mm)

被削材 : S50C
加工時間 : 6分

MSZ345は特殊刃形状の採用により、突込み加工が可能!
また、安定した重切削を可能にし、高能率な加工を実現!

使用工具

MSZ345


●新開発の特殊刃形状で、加工能力が大幅アップ。
●突込み加工から溝加工まで従来にない高能率加工を実現!

切削条件

加工工程  突込み加工   ポケット・側面加工   溝加工
 使用工具  MSZ345 Φ10
回転数
(min-1)
3,000
送り速度
(mm/min)
300 1,500 800
切込み量
ap×ae(mm)
ap 10 10x3 ap 10
 クーラント  エアーブロー
 加工時間  2分 2分 2分

コメント

MSZ345は、ドリルで下穴を開けなくてもエンドミルで直接加工することができます。そのため加工工程を集約することが可能になり、上記の加工を6分という短い時間で行うことができました。切りくずの排出もスムーズで、切りくずのかみ込みや詰まりが原因によるチッピングや折損もなくなります。
