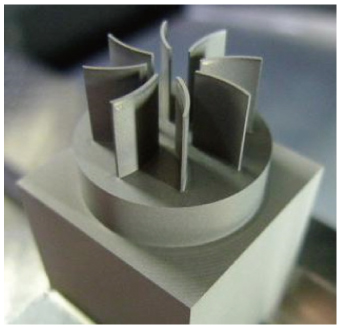

DCHR230 プロペラ形状加工事例
被削材 : グラファイト(TTK-5)
ワークサイズ : Φ14ｍｍ
羽根高さ : 6ｍｍ
クーラント : エアーブロー
総加工時間 : 1時間20分

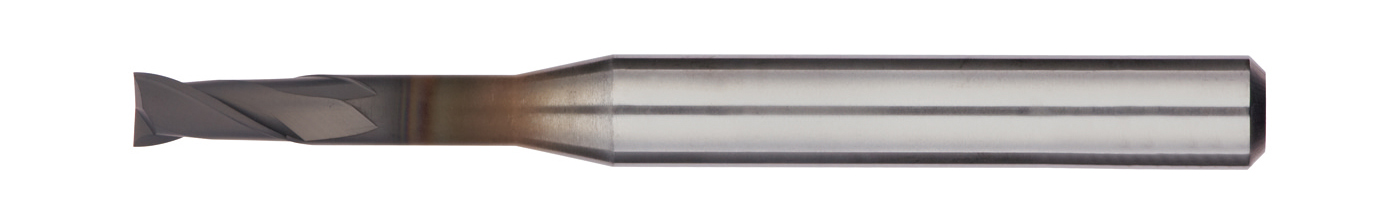

使用工具
DCHR230
●独自のダイヤモンドコーティングの採用で、グラファイトや高シリコンアルミニウム合金の加工に対して高い耐久性を発揮
●狭くて深い加工に適した首逃げタイプ
切削条件
| 加工工程 | 円柱部荒取り | 荒取り | 中仕上げ | 仕上げ |
| 使用工具 | DCSE235 Φ6 |
DCHR230 Φ1×10 |
||
| 回転数 (min-1) |
8,000 | 20,000 | ||
| 送り速度 （mm/min） |
600 | 2,000 | 1,000 | 800 |
| 切込み量 ap×ae(mm) |
8×0.5 | 0.2×0.6 | 0.05×0.2 | |
| 加工時間 | 5分 | 1時間5分 | 10分 | |

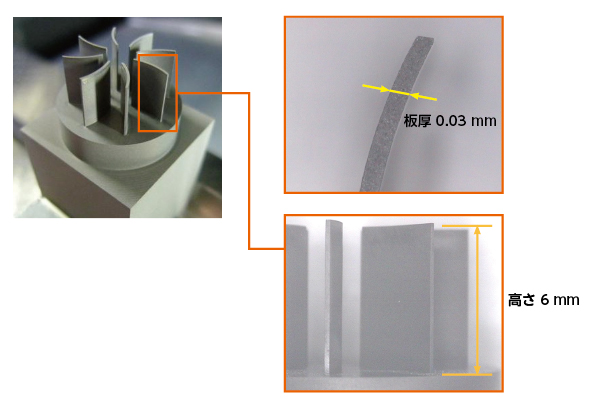

加工結果
独自のダイヤモンドコーティングを採用したエンドミルを使用したことにより、グラファイト加工に対して高い耐久性を発揮しました。
