無限フラットドリル

無限コーティング フラットドリル MFD 2020年4月 規格追加

無限コーティング フラットドリル


斜面や曲面など様々な場面での高能率で安定した穴あけが可能な好評のフラットドリル
最小径φ0.1からラインナップ!

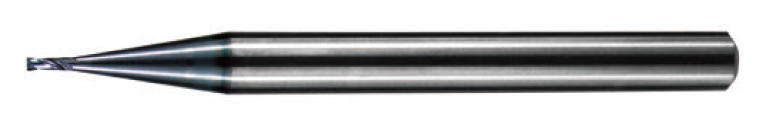

MFD

従来のドリルでは困難な斜面や曲面への穴あけが容易になる無限フラットドリル。サイズに合わせて開発したシンニング形状と、ダブルマージン(φ2.6以上)、ロングネック形状の採用で、 安定した精度の良い穴あけを実現します。底刃がフラットなため、止まり穴では底面が平らになり、座ぐり加工やねじ切り(スレッドミーリング)の下穴に最適です。 通り穴ではバリの発生を抑えた穴加工が可能になります。信頼の無限コーティングを採用し、軟鋼からステンレス鋼まで様々な被削材に対応します。穴あけ加工の工数削減・加工能率改善に役立つ1本です。


●MFD



刃径:φ0.1~0.95(0.05㎜とび)規格追加
   φ1~6(0.1㎜とび)
全69サイズ

サイズバリエーションや参考切削条件はこちら

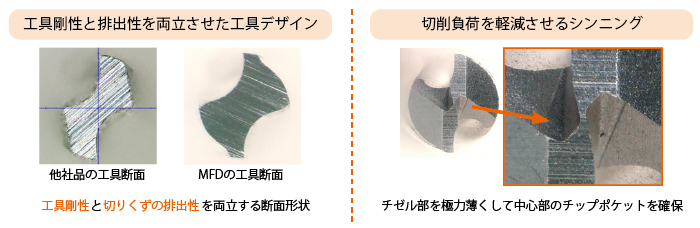

●微細径でも安定した穴あけを可能にする工具デザイン

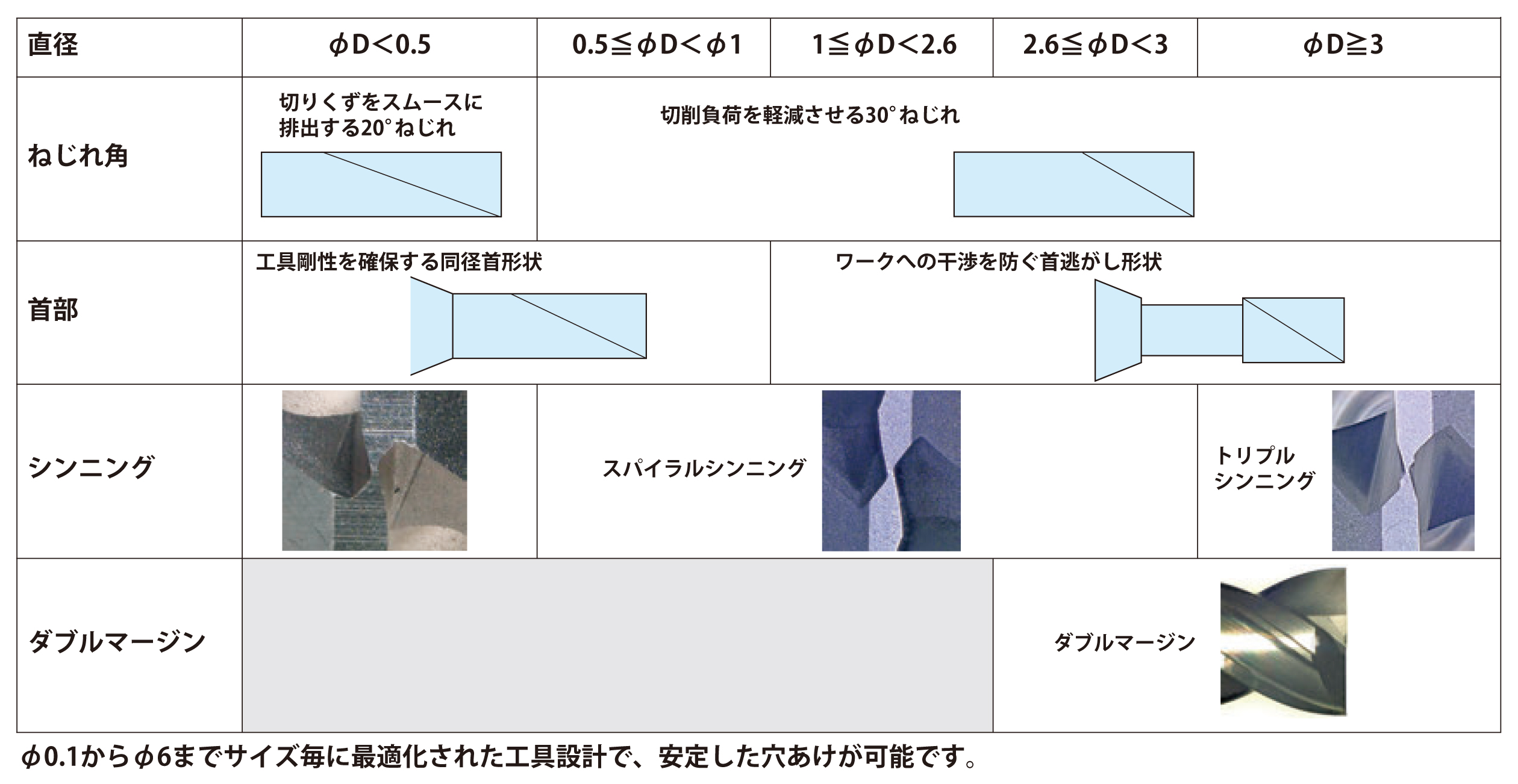

●工具サイズ毎に開発、最適化された工具デザイン!

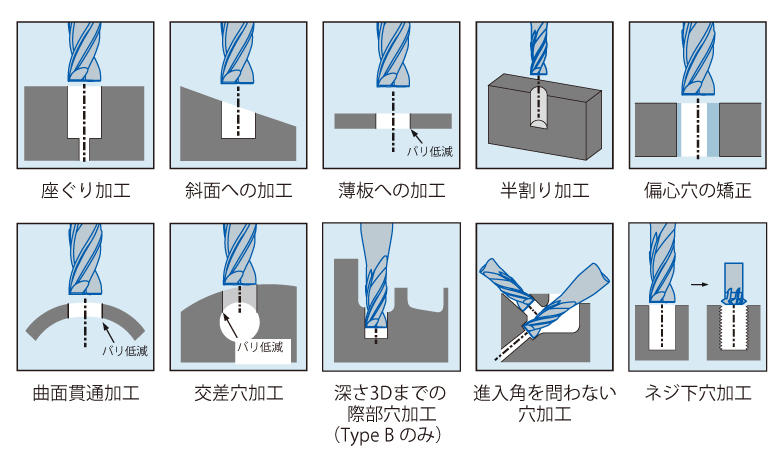

●様々な場面での高能率で安定した穴あけが可能!


パンフレット

無限コーティング
フラットドリル

MFD_2004.pdf(1.3MB)

加工事例

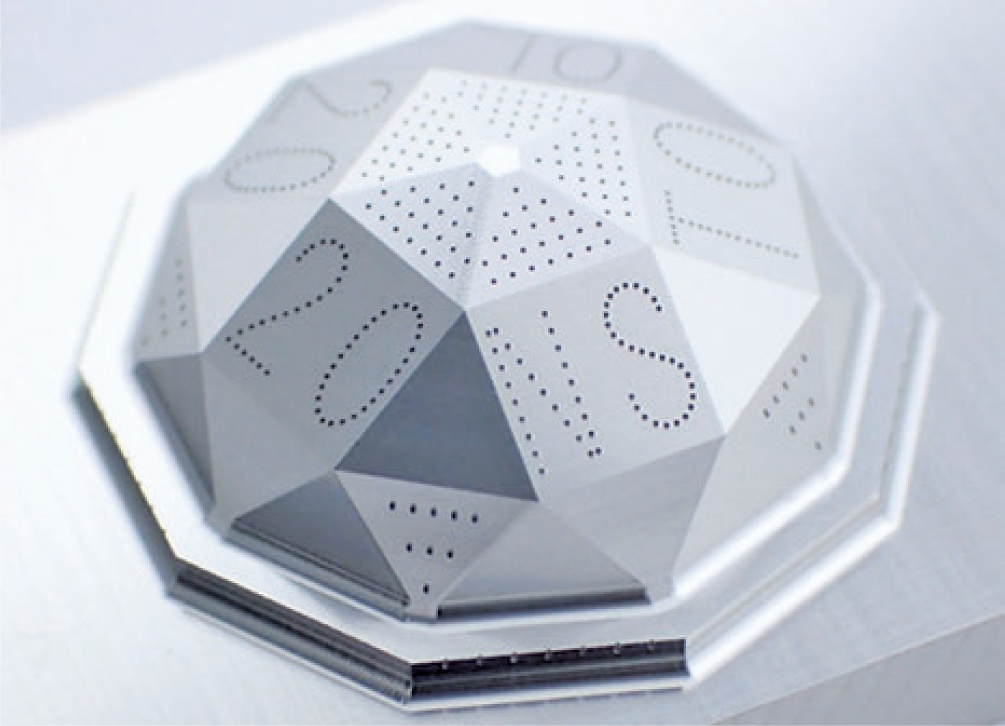

MFD 斜面穴あけ加工事例


ワークサイズ:20×30mm、約1時間10分で加工完了(穴加工のみ)です。

詳しくはこちらをご覧ください。

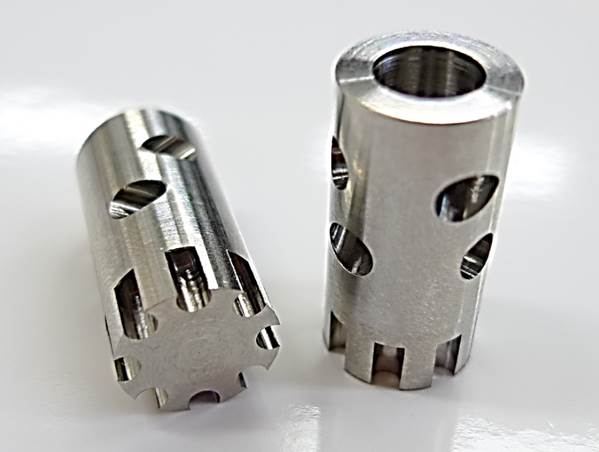

MFD CNC自動旋盤 SUS304加工サンプル


ワークサイズ:Φ10×20mm、3分11秒で加工完了です。

詳しくはこちらをご覧ください。

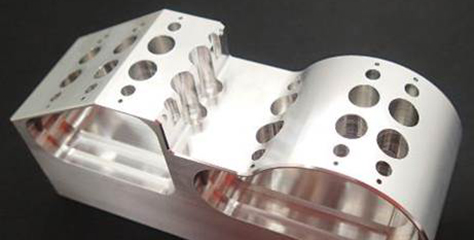

MFD 3軸加工機 A5052加工サンプル


ワークサイズ:30×100mm、1分で加工完了(穴加工のみ)です。

詳しくはこちらをご覧ください。

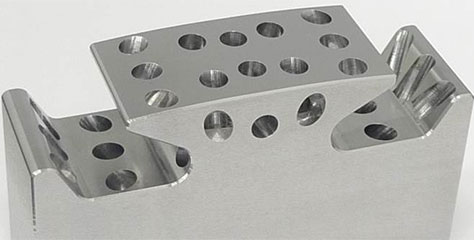

MFD 5軸加工機 S50C加工サンプル


ワークサイズ 30×100mm、6分で加工完了(穴加工のみ)です。

詳しくはこちらをご覧ください。
