PCDエンドミルシリーズ
高硬度鋼から超硬合金などの硬脆材まで"ツルツル・すべすべ・ピカピカ"な加工面を実現するPCDエンドミルシリーズ。
PCDエンドミル
工具素材にPCD（多結晶ダイヤモンド）を採用したエンドミルです。ナノレベルの仕上げ品位を得ることを目的に、特殊な刃先形状、生産方法、加工するためのノウハウなど、多くの技術要素を開発し誕生しました。高速加工機を用いた切削加工でナノレベルの仕上げ面を実現します。

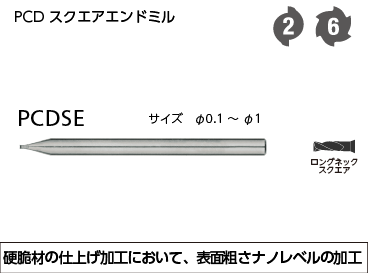

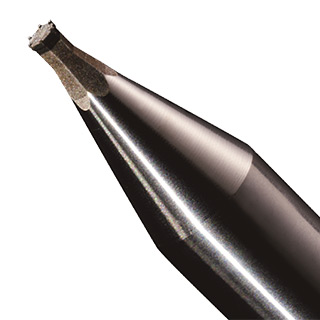

スクエアエンドミル
PCDSE

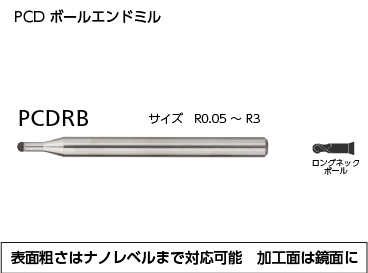

ボールエンドミル
PCDRB

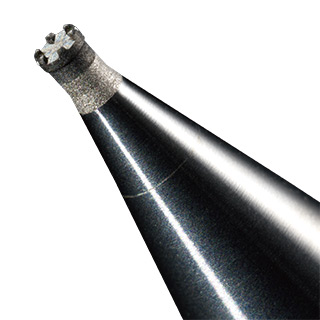

ラジアスエンドミル
PCDRS
フォグランプ形状加工事例
| 被削材 | STAVAX 52HRC |
|---|---|
| 加工工程 | 仕上げ |
| 使用工具 | PCDRB R1×5 |
| 回転数 [min-1] | 45,000 |
| 送り速度 [mm/min] | 1,200 |
| 切込み量 （ap x ae）[mm] |
0.005×0.005 |
| 取り代 [mm] | 0.005 |
| クーラント | 不水溶性切削油 |
| 加工時間 | 63時間45分 |
ワークサイズ：200×100mm
加工面への写り込み
表面粗さ（Ra）：0.03～0.05μm
加工時間約64時間、工具1本で仕上げ加工を行い、表面粗さはRa0.05μm以下、切削で鏡のような面を実現しました。
超硬合金直彫り仕上げ加工事例
| 被削材 | 超硬合金 92.5HRA | |
|---|---|---|
| 加工工程 | 仕上げ | |
| 等高線 | 走査線 | |
| 使用工具 | PCDRS Φ0.3×R0.05×0.3 | |
| 回転数 [min-1] | 40,000 | |
| 送り速度 [mm/min] | 70 | |
| 切込み量 [mm] |
ap 0.002～0.006 | ae 0.005～0.01 |
| 取り代 [mm] | 0.002 | 0.001 |
| クーラント | 不水溶性切削油 | |
| 加工時間 | 6時間23分 | 3時間25分 |
ワークサイズ：15×15mm
突起部形状
下部外径 2.000mm／高さ 0.924mm
【加工精度】
| 平面部表面粗さ（Ra） | 0.0027μm |
|---|---|
| 形状寸法誤差（最大） | 下部外径 0.003mm 高さ 0.002mm |
超硬合金の直彫り加工でも、ナノレベルの表面粗さを達成しました。
