無限コーティングプレミアムPlus
5軸MC加工用3枚刃ボールエンドミル
MSBSH330-5X




● 5軸加工機の特長を活かす3枚刃・高剛性なボール形状で高精度で高能率加工を実現させてトータルコストを削減

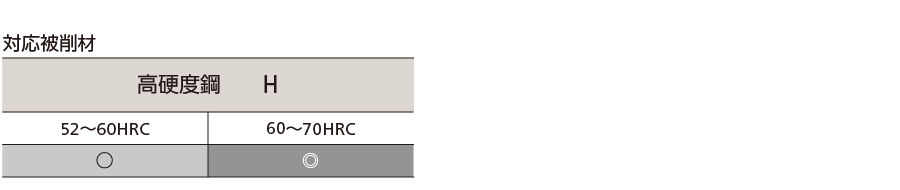

● 45 ~ 70HRCの高硬度鋼でも、長寿命・高能率に加工が可能
● 3枚刃・不等分割によりびびりを抑制し、耐欠損性を重視した超硬素材にポジティブ刃先を採用することで切削負荷を低減して高能率加工を実現しています
● R精度は±0.005mm(R精度は実外径の1/2を基準とする)
● シャンク径公差は -0.001mmから -0.003mmの高精度仕様

サイズ詳細(WEB)はこちらから

特長

3枚刃で不等分割を採用しびびりを抑制しながらより高送りを可能としています
また耐欠損性を重視した超硬素材にポジティブ刃先を採用し切削負荷を低減しています

不等分割でびびり防止 ポジティブ刃先


5軸加工に特化した首形状の採用、さらに小径サイズにおいてもΦ6シャンクにすることで
たわみ量を大幅に抑制することができます

5軸加工のメリットを最大限に活かすことのできる高剛性な工具形状 たわみ量を抑制

加工事例

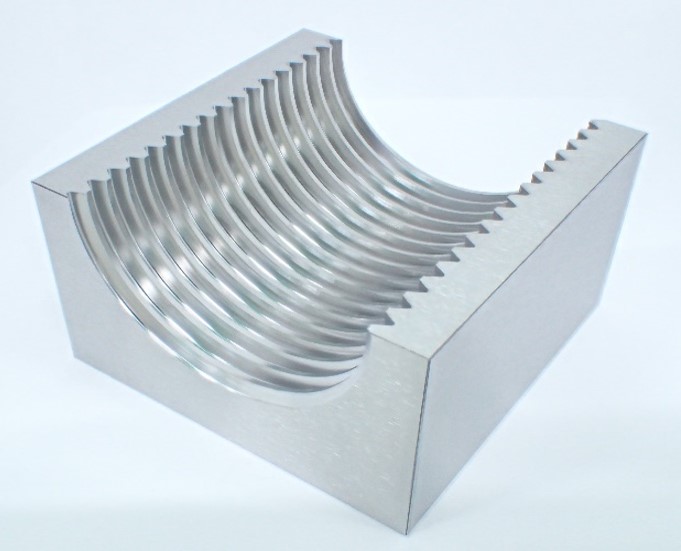

ねじ金型


ワークサイズ:50×50mm、DC53へ5軸加工により高精度・高能率加工を行った事例です。
詳しくはこちらをご覧ください。

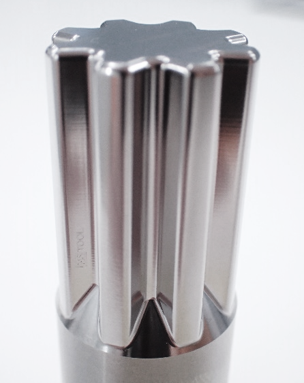

パンチピン


ワークサイズ:Φ 25×80mm、HAP40へ3軸加工では困難な深彫り加工を5軸加工機で加工を行った事例です。
詳しくはこちらをご覧ください。
