MSBSH330-5X

無限コーティングプレミアムPlus 5軸MC加工用3枚刃ボールエンドミル

●5軸加工機の特長を活かす3枚刃・高剛性なボール形状で高精度で高能率加工を実現させてトータルコストを削減。
●52 ~ 70HRCの高硬度鋼でも、長寿命・高能率に加工が可能。
●3枚刃・不等分割によりびびりを抑制し、耐欠損性を重視した超硬素材にポジティブ刃先を採用することで切削負荷を低減して高能率加工を実現しています。
●R精度は±0.005mm(R精度は実外径の1/2を基準とする)。
●シャンク径公差は-0.001mmから-0.003mmの高精度仕様。

  • 表面処理
    無限コーティングプレミアムPlus

  • 工具素材
    超々微粒子超硬合金

  • 加工可能硬度
    70HRCまで

  • 刃数
    3枚刃

  • ねじれ角
    30°

  • ボール半径公差R
    ±0.005

  • シャンク径公差
    φd-0.001/-0.003

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

:第1推奨  :第2推奨
炭素鋼 合金鋼 プリハー
ドン鋼
高硬度鋼 ステン
レス鋼
チタン
合金・
耐熱合金
アルミ
合金
銅 樹脂 グラフ
ァイト
硬脆材
~
52HRC
~
60HRC
~
65HRC
~
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼
銅
高
硬
度
鋼
~
52HRC
樹脂
~
60HRC
グラフ
ァイト
~
65HRC
硬脆材
~
70HRC
ステンレス鋼

製品ラインナップ

単位 [寸法:mm/価格 :円]

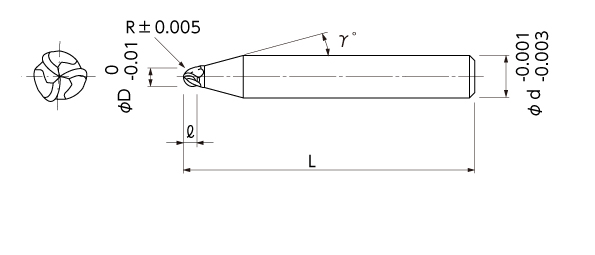

コード
No.
(R)ボール半径 (l)刃長 (D)外径 (γ)首角 (d)シャンク径 (L)全長 標準
価格
本数 準標
準品
08-00610-00100 R0.1 0.12 0.2 15° 6 50 10,800
08-00610-00150 R0.15 0.18 0.3 15° 6 50 9,200
08-00610-00200 R0.2 0.24 0.4 15° 6 50 6,700
08-00610-00250 R0.25 0.3 0.5 15° 6 50 6,400
08-00610-00300 R0.3 0.36 0.6 15° 6 50 6,100
08-00610-00500 R0.5 0.6 1 15° 6 50 5,700
08-00610-00750 R0.75 0.9 1.5 15° 6 50 6,600
08-00610-01000 R1 1.2 2 15° 6 50 5,200
