PCDRB

PCDボールエンドミル

●安定した加工面を得るためのユニークな工具デザイン。
●3次元仕上げ加工においてナノレベルの面粗さを得られ、磨きレスが可能。
●バージョンアップした刃先デザインが、加工面品位の更なる安定化を実現しました。

  • 工具素材
    PCD

  • 加工可能硬度
    92.5HRAまで

  • ボール半径公差R
    ±0.003

  • シャンク径公差
    φd h3

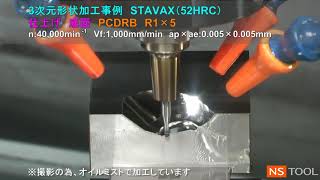

  • 加工用途
    曲面加工

各種アイコンの説明

炭素鋼 合金鋼 プリハー
ドン鋼
ステン
レス鋼
アルミ
合金
樹脂 グラフ
ァイト
硬脆材 チタン
合金・
耐熱合金
高硬度鋼

55HRC

65HRC

70HRC
炭素鋼 合金鋼
プリハー
ドン鋼
ステンレス鋼
アルミ
合金
銅合金
樹脂 グラフ
ァイト
硬脆材 チタン
合金・
耐熱合金




55HRC

65HRC

70HRC
  • DXFダウンロード
  • 切削条件参考表
  • 下表の再研磨対応欄に■の表示があるサイズは、再研磨が可能です(シャンク長15mm以上のもの)。詳細はお問い合わせください。

製品ラインナップ

単位 [寸法:mm/価格 :円]

コード
No.
(R)ボール半径 (l1)首下長 (l)刃長 (D)外径 (γ)首角 (d)シャンク径 (L)全長 再研磨対応 標準
価格
本数 準標
準品
04-00500-00501 R0.05 0.15 0.05 0.1 15° 4 48 65,000
04-00500-00502 R0.05 0.25 0.05 0.1 15° 4 48 65,000
04-00500-00751 R0.075 0.23 0.075 0.15 15° 4 48 65,000
04-00500-00752 R0.075 0.38 0.075 0.15 15° 4 48 65,000
04-00500-01001 R0.1 0.5 0.1 0.2 15° 4 48 56,000
04-00500-02001 R0.2 1 0.2 0.4 15° 4 48 54,000
04-00500-03001 R0.3 1.5 0.3 0.6 15° 4 48 50,000
04-00500-05001 R0.5 2.5 0.5 1 15° 4 50 56,000
04-00500-07501 R0.75 3.8 0.75 1.5 15° 4 48 60,000
04-00500-10001 R1 5 1 2 15° 4 48 60,000
