SSPB320

CBN3枚刃ロングネックボールエンドミル

●刃先の切削性を向上させるスパイラルボール形状を採用。
●R0.1からの3枚刃形状で小径でも高能率加工を実現。
●強バックテーパ形状の採用により切削負荷とびびり振動を軽減。

  • 工具素材
    CBN(立方晶窒化硼素)

  • 加工可能硬度
    70HRCまで

  • 刃数
    3枚刃

  • ねじれ角
    20°

  • ボール半径公差R
    ±0.003

  • シャンク径公差
    φd-0.001/-0.003

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット
加工動画

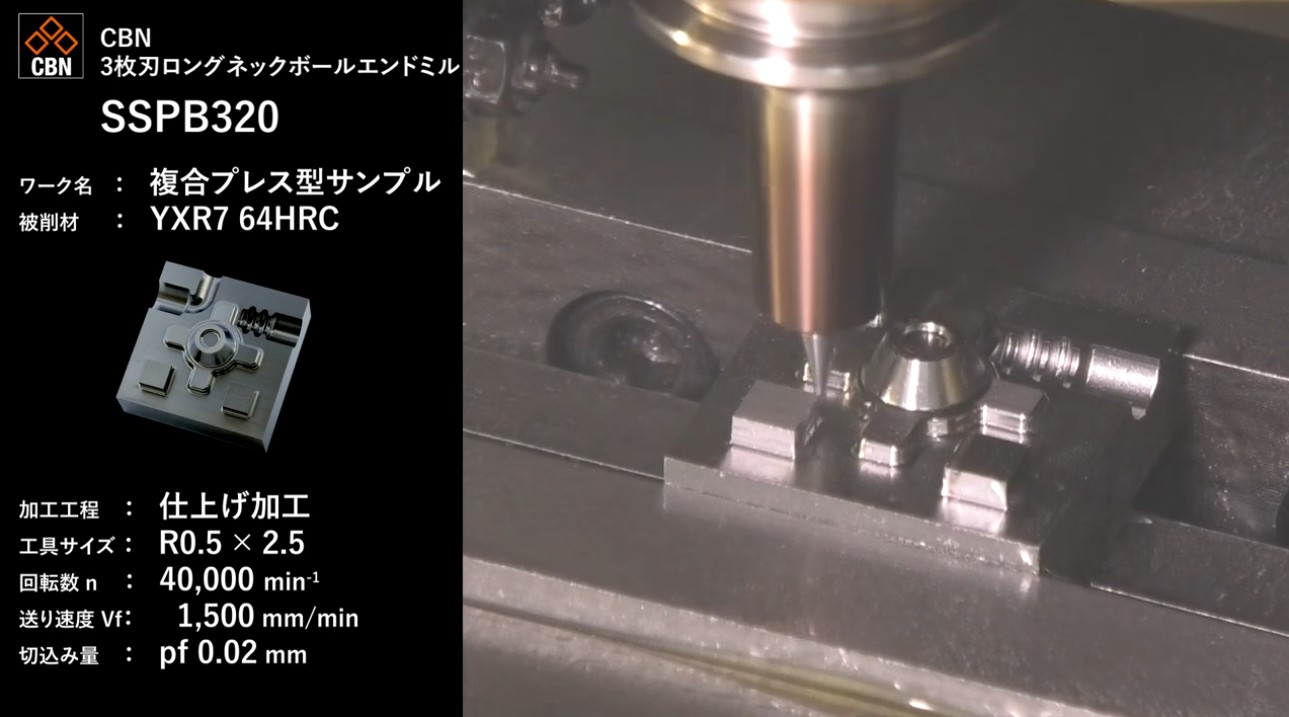

複合プレス型サンプル

複合プレス型サンプル

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード
No.		 (R)ボール半径 (l1)首下長 (l)刃長 (D)外径 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
01-00508-01003 R0.1 0.3 0.15 0.2 0.19 15° 4 50 45,700
01-00508-01004 R0.1 0.4 0.15 0.2 0.19 15° 4 50 46,200
01-00508-01005 R0.1 0.5 0.15 0.2 0.19 15° 4 50 46,700
01-00508-01006 R0.1 0.6 0.15 0.2 0.19 15° 4 50 47,200
01-00508-01503 R0.15 0.3 0.23 0.3 0.28 15° 4 50 45,000
01-00508-01505 R0.15 0.5 0.23 0.3 0.28 15° 4 50 45,700
01-00508-01507 R0.15 0.75 0.23 0.3 0.28 15° 4 50 46,500
01-00508-01509 R0.15 0.9 0.23 0.3 0.28 15° 4 50 47,200
01-00508-02005 R0.2 0.5 0.3 0.4 0.37 15° 4 50 40,600
01-00508-02007 R0.2 0.75 0.3 0.4 0.37 15° 4 50 41,400
01-00508-02010 R0.2 1 0.3 0.4 0.37 15° 4 50 42,100
01-00508-02012 R0.2 1.2 0.3 0.4 0.37 15° 4 50 42,900
01-00508-02505 R0.25 0.5 0.38 0.5 0.46 15° 4 49 40,700
01-00508-02510 R0.25 1 0.38 0.5 0.46 15° 4 50 42,100
01-00508-02515 R0.25 1.5 0.38 0.5 0.46 15° 4 50 43,500
01-00508-03007 R0.3 0.75 0.5 0.6 0.56 15° 4 49 37,800
01-00508-03010 R0.3 1 0.5 0.6 0.56 15° 4 50 38,300
01-00508-03012 R0.3 1.2 0.5 0.6 0.56 15° 4 50 38,800
01-00508-03015 R0.3 1.5 0.5 0.6 0.56 15° 4 50 39,600
01-00508-04020 R0.4 2 0.6 0.8 0.76 15° 4 50 39,600
01-00508-05010 R0.5 1 0.7 1 0.95 15° 4 49 38,000
01-00508-05020 R0.5 2 0.7 1 0.95 15° 4 50 38,800
01-00508-05025 R0.5 2.5 0.7 1 0.95 15° 4 50 39,600
01-00508-05030 R0.5 3 0.7 1 0.95 15° 4 50 40,400
