SSPB220

CBNスーパースパイラルボールエンドミル

●刃先の切削性を向上させるスパイラルボール形状を採用しました。
●刃先の耐チッピング性を向上させる刃先形状を採用しました。
●外周刃が加工面へ接触すると、切削負荷の増加からびびり振動が発生し、工具寿命や加工面品位に影響を与えます。強めのバックテーパ形状を採用することで、この影響を軽減できます。

  • 工具素材
    CBN(立方晶窒化硼素)

  • 加工可能硬度
    70HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    20°

  • ボール半径公差R
    ±0.003（R≦1）&
    ±0.005（R>1）

  • シャンク径公差
    φd h4

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット
加工動画

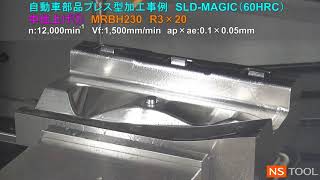

自動車部品プレス型加工

自動車部品プレス型加工

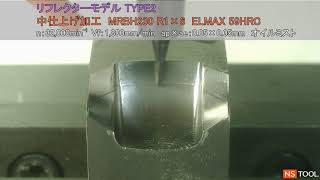

リフレクターモデル

リフレクターモデル
ヘキサロビュラパンチモデル

ヘキサロビュラパンチモデル

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード
No.		 (R)ボール半径 (l1)首下長 (l)刃長 (D)外径 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 再研磨対応 標準
価格		 本数 準標
準品
01-00505-00101 R0.1 0.3 0.15 0.2 0.19 15° 4 50 － 30,500
NEW 01-00505-00102 R0.1 0.4 0.15 0.2 0.19 15° 4 50 － 30,800
NEW 01-00505-00103 R0.1 0.5 0.15 0.2 0.19 15° 4 50 － 31,100
01-00505-00100 R0.1 0.6 0.15 0.2 0.19 15° 4 50 － 31,500
NEW 01-00505-00104 R0.1 0.8 0.15 0.2 0.19 15° 4 50 － 31,800
01-00505-00150 R0.15 0.3 0.23 0.3 0.28 15° 4 50 － 30,000
01-00505-00151 R0.15 0.5 0.23 0.3 0.28 15° 4 50 － 30,500
01-00505-00152 R0.15 0.75 0.23 0.3 0.28 15° 4 50 － 31,000
01-00505-00201 R0.2 0.5 0.3 0.4 0.37 15° 4 50 ■ 27,100
01-00505-00202 R0.2 0.75 0.3 0.4 0.37 15° 4 50 ■ 27,600
01-00505-00203 R0.2 1 0.3 0.4 0.37 15° 4 50 ■ 28,100
01-00505-00200 R0.2 1.2 0.3 0.4 0.37 15° 4 50 ■ 28,600
NEW 01-00505-00204 R0.2 1.5 0.3 0.4 0.37 15° 4 50 ■ 29,100
01-00505-00251 R0.25 1 0.38 0.5 0.46 15° 4 50 ■ 28,100
01-00505-00301 R0.3 1.2 0.5 0.6 0.56 15° 4 50 ■ 25,900
01-00505-00300 R0.3 1.5 0.5 0.6 0.56 15° 4 50 ■ 26,400
NEW 01-00505-00302 R0.3 2 0.5 0.6 0.56 15° 4 50 ■ 26,900
01-00505-00401 R0.4 1.6 0.6 0.8 0.76 15° 4 50 ■ 25,900
01-00505-00400 R0.4 2 0.6 0.8 0.76 15° 4 50 ■ 26,400
NEW 01-00505-00402 R0.4 3 0.6 0.8 0.76 15° 4 50 ■ 26,900
01-00505-00501 R0.5 2 0.7 1 0.95 15° 4 50 ■ 25,900
01-00505-00500 R0.5 2.5 0.7 1 0.95 15° 4 50 ■ 26,400
NEW 01-00505-00502 R0.5 3 0.7 1 0.95 15° 4 50 ■ 26,900
01-00505-00601 R0.6 2.4 0.8 1.2 1.15 15° 4 50 ■ 27,000
01-00505-00600 R0.6 3 0.8 1.2 1.15 15° 4 50 ■ 27,500
01-00505-00751 R0.75 3 1 1.5 1.45 15° 4 52 ■ 27,000
01-00505-00750 R0.75 3.8 1 1.5 1.45 15° 4 52 ■ 27,500
NEW 01-00505-00752 R0.75 5 1 1.5 1.45 15° 4 52 ■ 28,000
01-00505-01000 R1 4 1.2 2 1.94 15° 4 52 ■ 27,500
01-00505-01001 R1 5 1.2 2 1.94 15° 4 52 ■ 27,500
01-00505-01506 R1.5 6 1.8 3 2.85 12° 6 50 ■ 29,000
01-00505-01509 R1.5 9 1.8 3 2.85 12° 6 70 ■ 30,000
01-00505-02008 R2 8 2.4 4 3.8 12° 6 50 ■ 35,000
01-00505-02012 R2 12 2.4 4 3.8 12° 6 70 ■ 36,000
01-00505-02510 R2.5 10 3 5 4.8 12° 6 60 ■ 41,000
01-00505-02515 R2.5 15 3 5 4.8 12° 6 80 ■ 42,000
01-00505-03012 R3 12 3.6 6 5.8 - 6 60 ■ 48,000
01-00505-03018 R3 18 3.6 6 5.8 - 6 80 ■ 49,000

NEW 追加サイズ
