DSF生産終了品

銅電極・アルミ・プラ用 サーフェイスエンドミル

●この規格・サイズは、特定商社在庫となります。　詳しくはお問い合わせください。

  • 工具素材
    超々微粒子超硬合金

  • 刃数
    1枚刃

  • ねじれ角
    12°

  • コーナ形状
    ピンカド

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

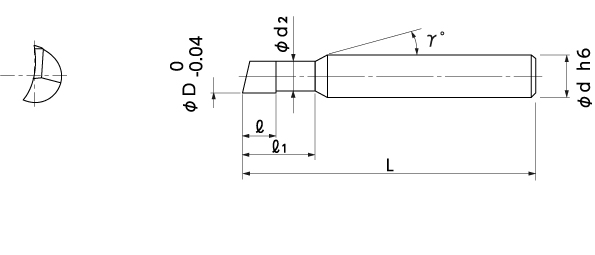

No.		 (D)外径 (l)刃長 (d2)首下径 (l1)首下長 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
▲ 07-00001-00100 1 0.5 0.9 1 12° 6 60 6,000 ■
▲ 07-00001-00200 2 1 1.8 2 12° 6 60 6,000 ■
▲ 07-00001-00300 3 1.5 2.7 3 12° 6 60 6,000 ■
▲ 07-00001-00400 4 2 3.6 4 12° 6 60 6,000 ■
▲ 07-00001-00500 5 2.5 4.5 5 12° 6 60 7,000 ■
▲ 07-00001-00600 6 3 5.4 6 － 6 60 7,000 ■
▲ 07-00001-00800 8 4 7.2 8 － 8 70 10,000 ■
▲ 07-00001-01000 10 5 9 10 － 10 80 12,700 ■
▲ 07-00001-01200 12 6 10.8 12 － 12 80 16,300 ■
▲ 07-00001-01600 16 8 14.4 16 － 16 100 29,500 ■
▲ 07-00001-02000 20 10 18 20 － 20 120 46,000 ■

▲ の規格は在庫がなくなり次第、販売終了となります。
