DRB230

銅電極加工用ロングネックボールエンドミル

●銅電極の加工に特化したロングネックボールエンドミル。
●切削性の高さと鋭い刃形状、DLC コーティングにより、長時間の高品位かつ安定した加工が可能です。
●銅タングステン電極の加工にも有効です。

  • 表面処理
    DLCコーティング

  • 工具素材
    超微粒子超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • ボール半径公差R
    ±0.002（R≦0.2）&
    ±0.003（0.2<R≦0.5）&
    ±0.004（R>0.5）

  • シャンク径公差
    φd h5

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 銅タング
ステン		 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 銅タン
グステン
～
60HRC		 樹脂
～
65HRC		 グラフ
ァイト
～
70HRC		 硬脆材
ステンレス鋼

製品パンフレット
加工動画
タフピッチ銅多数個取りサンプル

タフピッチ銅多数個取りサンプル

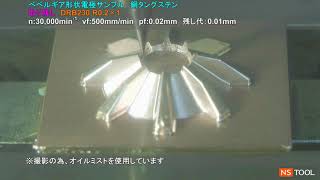

ベベルギア電極モデル

ベベルギア電極モデル

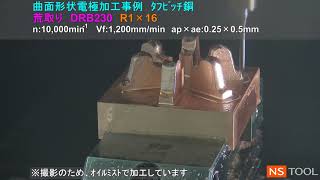

曲面形状電極加工

曲面形状電極加工

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード
No.		 (R)ボール半径 (l1)首下長 (l)刃長 (D)外径 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
07-00530-00503 R0.05 0.3 0.07 0.1 0.085 12° 4 45 13,900
07-00530-00505 R0.05 0.5 0.07 0.1 0.085 12° 4 45 14,500
07-00530-00703 R0.075 0.3 0.1 0.15 0.13 12° 4 45 14,000
07-00530-00705 R0.075 0.5 0.1 0.15 0.13 12° 4 45 14,400
07-00530-00710 R0.075 1 0.1 0.15 0.13 12° 4 45 15,000
07-00530-01005 R0.1 0.5 0.15 0.2 0.18 12° 4 45 11,100
07-00530-01007 R0.1 0.75 0.15 0.2 0.18 12° 4 45 11,400
07-00530-01010 R0.1 1 0.15 0.2 0.18 12° 4 45 11,600
07-00530-01015 R0.1 1.5 0.15 0.2 0.18 12° 4 45 12,100
07-00530-01020 R0.1 2 0.15 0.2 0.18 12° 4 45 12,600
07-00530-01505 R0.15 0.5 0.2 0.3 0.28 12° 4 45 11,100
07-00530-01510 R0.15 1 0.2 0.3 0.28 12° 4 45 11,600
07-00530-01515 R0.15 1.5 0.2 0.3 0.28 12° 4 45 12,100
07-00530-01520 R0.15 2 0.2 0.3 0.28 12° 4 45 12,600
07-00530-02005 R0.2 0.5 0.3 0.4 0.37 12° 4 45 10,100
07-00530-02010 R0.2 1 0.3 0.4 0.37 12° 4 45 10,100
07-00530-02015 R0.2 1.5 0.3 0.4 0.37 12° 4 45 10,300
07-00530-02020 R0.2 2 0.3 0.4 0.37 12° 4 45 10,300
07-00530-02030 R0.2 3 0.3 0.4 0.37 12° 4 45 10,500
07-00530-02040 R0.2 4 0.3 0.4 0.37 12° 4 45 10,700
07-00530-02050 R0.2 5 0.3 0.4 0.37 12° 4 45 10,900
07-00530-02060 R0.2 6 0.3 0.4 0.37 12° 4 45 11,100
07-00530-02510 R0.25 1 0.35 0.5 0.46 12° 4 45 9,800
07-00530-02515 R0.25 1.5 0.35 0.5 0.46 12° 4 45 9,800
07-00530-02520 R0.25 2 0.35 0.5 0.46 12° 4 45 9,900
07-00530-02530 R0.25 3 0.35 0.5 0.46 12° 4 45 10,100
07-00530-02540 R0.25 4 0.35 0.5 0.46 12° 4 45 10,300
07-00530-02550 R0.25 5 0.35 0.5 0.46 12° 4 45 10,500
07-00530-02560 R0.25 6 0.35 0.5 0.46 12° 4 45 10,700
07-00530-03010 R0.3 1 0.45 0.6 0.56 12° 4 45 7,500
07-00530-03015 R0.3 1.5 0.45 0.6 0.56 12° 4 45 7,700
07-00530-03020 R0.3 2 0.45 0.6 0.56 12° 4 45 7,700
07-00530-03030 R0.3 3 0.45 0.6 0.56 12° 4 45 7,900
07-00530-03040 R0.3 4 0.45 0.6 0.56 12° 4 45 8,100
07-00530-03050 R0.3 5 0.45 0.6 0.56 12° 4 45 8,300
07-00530-03060 R0.3 6 0.45 0.6 0.56 12° 4 45 8,500
07-00530-03080 R0.3 8 0.45 0.6 0.56 12° 4 45 9,000
07-00530-03100 R0.3 10 0.45 0.6 0.56 12° 4 50 9,500
07-00530-04015 R0.4 1.5 0.6 0.8 0.76 12° 4 45 7,700
07-00530-04020 R0.4 2 0.6 0.8 0.76 12° 4 45 7,700
07-00530-04030 R0.4 3 0.6 0.8 0.76 12° 4 45 7,900
07-00530-04040 R0.4 4 0.6 0.8 0.76 12° 4 45 8,100
07-00530-04050 R0.4 5 0.6 0.8 0.76 12° 4 45 8,300
07-00530-04060 R0.4 6 0.6 0.8 0.76 12° 4 45 8,300
07-00530-04080 R0.4 8 0.6 0.8 0.76 12° 4 45 8,500
07-00530-04100 R0.4 10 0.6 0.8 0.76 12° 4 50 9,000
07-00530-05020 R0.5 2 0.75 1 0.95 12° 4 45 7,400
07-00530-05030 R0.5 3 0.75 1 0.95 12° 4 45 7,500
07-00530-05040 R0.5 4 0.75 1 0.95 12° 4 45 7,500
07-00530-05050 R0.5 5 0.75 1 0.95 12° 4 45 7,700
07-00530-05060 R0.5 6 0.75 1 0.95 12° 4 45 7,700
07-00530-05080 R0.5 8 0.75 1 0.95 12° 4 45 8,100
07-00530-05100 R0.5 10 0.75 1 0.95 12° 4 45 8,100
07-00530-05120 R0.5 12 0.75 1 0.95 12° 4 45 8,100
07-00530-05140 R0.5 14 0.75 1 0.95 12° 4 50 8,500
07-00530-05160 R0.5 16 0.75 1 0.95 12° 4 50 8,500
07-00530-07504 R0.75 4 1.1 1.5 1.45 12° 4 50 7,700
07-00530-07506 R0.75 6 1.1 1.5 1.45 12° 4 50 7,700
07-00530-07508 R0.75 8 1.1 1.5 1.45 12° 4 50 8,300
07-00530-07510 R0.75 10 1.1 1.5 1.45 12° 4 50 8,300
07-00530-07512 R0.75 12 1.1 1.5 1.45 12° 4 50 8,700
07-00530-07514 R0.75 14 1.1 1.5 1.45 12° 4 50 8,700
07-00530-07516 R0.75 16 1.1 1.5 1.45 12° 4 50 9,300
07-00530-07518 R0.75 18 1.1 1.5 1.45 12° 4 50 9,700
07-00530-10030 R1 3 1.5 2 1.94 12° 4 50 7,900
07-00530-10040 R1 4 1.5 2 1.94 12° 4 50 7,900
07-00530-10060 R1 6 1.5 2 1.94 12° 4 50 7,900
07-00530-10080 R1 8 1.5 2 1.94 12° 4 50 8,100
07-00530-10100 R1 10 1.5 2 1.94 12° 4 50 8,100
07-00530-10120 R1 12 1.5 2 1.94 12° 4 50 8,100
07-00530-10140 R1 14 1.5 2 1.94 12° 4 50 8,100
07-00530-10160 R1 16 1.5 2 1.94 12° 4 50 8,100
07-00530-10200 R1 20 1.5 2 1.94 12° 4 60 9,000
07-00530-10250 R1 25 1.5 2 1.94 12° 4 60 10,000
07-00530-15060 R1.5 6 2.5 3 2.85 12° 6 60 10,000
07-00530-15080 R1.5 8 2.5 3 2.85 12° 6 60 10,300
07-00530-15100 R1.5 10 2.5 3 2.85 12° 6 60 10,300
07-00530-15120 R1.5 12 2.5 3 2.85 12° 6 60 10,300
07-00530-15150 R1.5 15 2.5 3 2.85 12° 6 70 10,500
07-00530-15200 R1.5 20 2.5 3 2.85 12° 6 70 11,000
07-00530-15250 R1.5 25 2.5 3 2.85 12° 6 70 11,000
07-00530-15300 R1.5 30 2.5 3 2.85 12° 6 70 12,000
07-00530-20100 R2 10 3 4 3.8 12° 6 60 9,500
07-00530-20120 R2 12 3 4 3.8 12° 6 60 9,500
07-00530-20150 R2 15 3 4 3.8 12° 6 60 9,500
07-00530-20200 R2 20 3 4 3.8 12° 6 60 11,300
07-00530-20250 R2 25 3 4 3.8 12° 6 70 12,000
07-00530-20300 R2 30 3 4 3.8 12° 6 70 12,500
07-00530-20400 R2 40 3 4 3.8 12° 6 80 13,500
07-00530-30200 R3 20 6 6 5.7 - 6 70 12,500
07-00530-30250 R3 25 6 6 5.7 - 6 70 12,700
07-00530-30300 R3 30 6 6 5.7 - 6 80 13,100
07-00530-30400 R3 40 6 6 5.7 - 6 80 14,000
07-00530-30500 R3 50 6 6 5.7 - 6 100 15,200
