DHR237

銅電極加工用ロングネックスクエアエンドミル

●銅電極の加工に特化したロングネックスクエアエンドミル。
●切削性の高さと仕上げ面品位を両立させるねじれ角【37.5°】を採用し、加工面への横スジ発生を抑制します。
●最適化された刃形状とDLCコーティングにより、長時間の高品位かつ安定した加工が可能です。
●銅タングステン電極の加工にも有効です。

  • 表面処理
    DLCコーティング

  • 工具素材
    超微粒子超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    37.5°

  • シャンク径公差
    φd h5

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 銅タング
ステン		 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 銅タン
グステン
～
60HRC		 樹脂
～
65HRC		 グラフ
ァイト
～
70HRC		 硬脆材
ステンレス鋼

製品パンフレット
加工動画

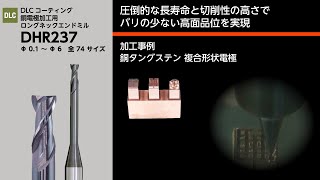

銅タングステン 複合形状電極加工

銅タングステン 複合形状電極加工

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード
No.		 (D)外径 (l1)首下長 (l)刃長 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
07-00100-01003 0.1 0.3 0.2 0.085 12° 4 45 12,700
07-00100-01005 0.1 0.5 0.2 0.085 12° 4 45 13,300
07-00100-01007 0.1 0.75 0.2 0.085 12° 4 45 14,000
07-00100-01010 0.1 1 0.2 0.085 12° 4 45 14,800
07-00100-02005 0.2 0.5 0.4 0.18 12° 4 45 9,500
07-00100-02010 0.2 1 0.4 0.18 12° 4 45 10,000
07-00100-02015 0.2 1.5 0.4 0.18 12° 4 45 10,500
07-00100-02020 0.2 2 0.4 0.18 12° 4 45 11,000
07-00100-03010 0.3 1 0.6 0.28 12° 4 45 10,000
07-00100-03015 0.3 1.5 0.6 0.28 12° 4 45 10,500
07-00100-03020 0.3 2 0.6 0.28 12° 4 45 11,000
07-00100-03030 0.3 3 0.6 0.28 12° 4 45 11,600
07-00100-04010 0.4 1 0.8 0.37 12° 4 45 8,700
07-00100-04020 0.4 2 0.8 0.37 12° 4 45 8,900
07-00100-04030 0.4 3 0.8 0.37 12° 4 45 9,100
07-00100-04040 0.4 4 0.8 0.37 12° 4 45 9,300
07-00100-05015 0.5 1.5 1 0.46 12° 4 45 8,500
07-00100-05020 0.5 2 1 0.46 12° 4 45 8,700
07-00100-05030 0.5 3 1 0.46 12° 4 45 8,900
07-00100-05040 0.5 4 1 0.46 12° 4 45 9,100
07-00100-05060 0.5 6 1 0.46 12° 4 45 9,400
07-00100-06020 0.6 2 1.2 0.56 12° 4 45 9,400
07-00100-06030 0.6 3 1.2 0.56 12° 4 45 9,600
07-00100-06040 0.6 4 1.2 0.56 12° 4 45 9,800
07-00100-06060 0.6 6 1.2 0.56 12° 4 45 10,100
07-00100-08030 0.8 3 1.6 0.76 12° 4 45 9,600
07-00100-08040 0.8 4 1.6 0.76 12° 4 45 9,800
07-00100-08060 0.8 6 1.6 0.76 12° 4 45 10,100
07-00100-08080 0.8 8 1.6 0.76 12° 4 50 10,300
07-00100-10030 1 3 2 0.95 12° 4 45 9,100
07-00100-10040 1 4 2 0.95 12° 4 45 9,200
07-00100-10050 1 5 2 0.95 12° 4 45 9,400
07-00100-10060 1 6 2 0.95 12° 4 45 9,600
07-00100-10080 1 8 2 0.95 12° 4 50 9,800
07-00100-10100 1 10 2 0.95 12° 4 50 10,000
07-00100-10120 1 12 2 0.95 12° 4 50 10,000
07-00100-15040 1.5 4 3 1.45 12° 4 45 9,400
07-00100-15060 1.5 6 3 1.45 12° 4 50 9,400
07-00100-15080 1.5 8 3 1.45 12° 4 50 9,600
07-00100-15100 1.5 10 3 1.45 12° 4 50 9,900
07-00100-15120 1.5 12 3 1.45 12° 4 50 9,900
07-00100-15160 1.5 16 3 1.45 12° 4 60 10,200
07-00100-20060 2 6 4 1.94 12° 4 50 9,200
07-00100-20080 2 8 4 1.94 12° 4 50 9,200
07-00100-20100 2 10 4 1.94 12° 4 50 9,300
07-00100-20120 2 12 4 1.94 12° 4 50 9,300
07-00100-20140 2 14 4 1.94 12° 4 50 9,300
07-00100-20160 2 16 4 1.94 12° 4 60 9,500
07-00100-20200 2 20 4 1.94 12° 4 60 9,500
07-00100-25060 2.5 6 5 2.4 12° 4 45 9,400
07-00100-25080 2.5 8 5 2.4 12° 4 50 9,400
07-00100-25100 2.5 10 5 2.4 12° 4 50 9,600
07-00100-25120 2.5 12 5 2.4 12° 4 50 10,000
07-00100-25140 2.5 14 5 2.4 12° 4 50 10,000
07-00100-25160 2.5 16 5 2.4 12° 4 50 10,200
07-00100-25200 2.5 20 5 2.4 12° 4 60 10,800
07-00100-30080 3 8 6 2.85 12° 6 50 10,900
07-00100-30100 3 10 6 2.85 12° 6 50 11,200
07-00100-30150 3 15 6 2.85 12° 6 60 11,600
07-00100-30200 3 20 6 2.85 12° 6 60 12,100
07-00100-30250 3 25 6 2.85 12° 6 70 13,200
07-00100-40100 4 10 8 3.8 12° 6 50 10,100
07-00100-40150 4 15 8 3.8 12° 6 60 10,400
07-00100-40200 4 20 8 3.8 12° 6 60 11,000
07-00100-40250 4 25 8 3.8 12° 6 70 12,300
07-00100-40300 4 30 8 3.8 12° 6 70 12,800
07-00100-50150 5 15 10 4.8 12° 6 50 10,400
07-00100-50200 5 20 10 4.8 12° 6 60 11,000
07-00100-50250 5 25 10 4.8 12° 6 60 12,300
07-00100-50300 5 30 10 4.8 12° 6 70 12,800
07-00100-60150 6 15 12 5.8 － 6 50 11,000
07-00100-60200 6 20 12 5.8 － 6 60 12,700
07-00100-60300 6 30 12 5.8 － 6 70 13,800
07-00100-60500 6 50 12 5.8 － 6 90 20,700
