MRBSH330

無限コーティングプレミアムPlus 高硬度鋼高能率加工用小径3枚刃ロングネックボールエンドミル

●中心刃形状を最適化し、高い切込みを可能とした高能率3枚刃ボールエンドミル。
●60 ～ 70HRC の高硬度鋼でも、切削性と耐摩耗性を両立し、長寿命・高能率に加工が可能。
●シャンク径公差は -0.001mm から -0.003mm の高精度仕様。

表面処理
無限コーティングプレミアムPlus
工具素材
超微粒子超硬合金
加工可能硬度
70HRCまで
刃数
3枚刃
ねじれ角
30°
ボール半径公差R
±0.005（R<2）
シャンク径公差
φd-0.001/-0.003
加工用途
曲面加工

各種アイコンの説明

対応被削材

：第１推奨　

：第２推奨

炭素鋼	合金鋼	プリハードン鋼	高硬度鋼				ステンレス鋼	チタン合金・耐熱合金	アルミ合金	銅	樹脂	グラファイト	硬脆材
炭素鋼	合金鋼	プリハードン鋼	～ 52HRC	～ 60HRC	～ 65HRC	～ 70HRC	ステンレス鋼	チタン合金・耐熱合金	アルミ合金	銅	樹脂	グラファイト	硬脆材

炭素鋼		チタン合金・耐熱合金
合金鋼		アルミ合金
プリハードン鋼		銅
高硬度鋼	～ 52HRC	樹脂
	～ 60HRC	グラファイト
	～ 65HRC	硬脆材
	～ 70HRC
ステンレス鋼

製品パンフレット

加工動画

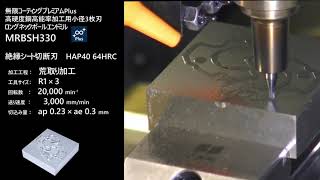

絶縁シート切断刃モデル

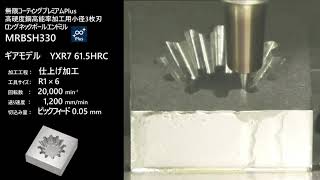

ギアモデル

2段ポケット形状

製品ラインナップ

単位［寸法：mm／価格：円］

コード No.	(R)ボール半径	(l1)首下長	(l)刃長	(D)外径	(d2)首下径	(γ)首角	(d)シャンク径	(L)全長	標準価格	準標準品
08-00634-01003	R0.1	0.3	0.15	0.2	0.18	12°	4	45	10,500
08-00635-01003	R0.1	0.3	0.15	0.2	0.18	12°	6	50	16,200	■
08-00634-01005	R0.1	0.5	0.15	0.2	0.18	12°	4	45	10,500
08-00635-01005	R0.1	0.5	0.15	0.2	0.18	12°	6	50	16,200	■
08-00634-01505	R0.15	0.5	0.2	0.3	0.28	12°	4	45	10,400
08-00635-01505	R0.15	0.5	0.2	0.3	0.28	12°	6	50	16,100	■
08-00634-01506	R0.15	0.6	0.2	0.3	0.28	12°	4	45	10,400
08-00635-01506	R0.15	0.6	0.2	0.3	0.28	12°	6	50	16,100	■
08-00634-01507	R0.15	0.75	0.2	0.3	0.28	12°	4	45	10,400
08-00635-01507	R0.15	0.75	0.2	0.3	0.28	12°	6	50	16,100	■
08-00634-01510	R0.15	1	0.2	0.3	0.28	12°	4	45	10,400
08-00635-01510	R0.15	1	0.2	0.3	0.28	12°	6	50	16,100	■
08-00634-02005	R0.2	0.5	0.3	0.4	0.37	12°	4	45	7,100
08-00635-02005	R0.2	0.5	0.3	0.4	0.37	12°	6	50	12,600	■
08-00634-02008	R0.2	0.8	0.3	0.4	0.37	12°	4	45	7,100
08-00635-02008	R0.2	0.8	0.3	0.4	0.37	12°	6	50	12,600	■
08-00634-02010	R0.2	1	0.3	0.4	0.37	12°	4	45	7,100
08-00635-02010	R0.2	1	0.3	0.4	0.37	12°	6	50	12,600	■
08-00634-02510	R0.25	1	0.35	0.5	0.46	12°	4	45	7,100
08-00635-02510	R0.25	1	0.35	0.5	0.46	12°	6	50	12,600	■
08-00634-02515	R0.25	1.5	0.35	0.5	0.46	12°	4	45	7,100
08-00635-02515	R0.25	1.5	0.35	0.5	0.46	12°	6	50	12,600	■
08-00634-03010	R0.3	1	0.45	0.6	0.56	12°	4	45	6,100
08-00635-03010	R0.3	1	0.45	0.6	0.56	12°	6	50	11,000	■
08-00634-03015	R0.3	1.5	0.45	0.6	0.56	12°	4	45	6,100
08-00635-03015	R0.3	1.5	0.45	0.6	0.56	12°	6	50	11,000	■
08-00634-03020	R0.3	2	0.45	0.6	0.56	12°	4	45	6,100
08-00635-03020	R0.3	2	0.45	0.6	0.56	12°	6	50	11,000	■
08-00634-05020	R0.5	2	0.75	1	0.95	12°	4	45	5,700
08-00635-05020	R0.5	2	0.75	1	0.95	12°	6	50	10,300	■
08-00634-05025	R0.5	2.5	0.75	1	0.95	12°	4	45	5,700
08-00635-05025	R0.5	2.5	0.75	1	0.95	12°	6	50	10,300	■
08-00634-05030	R0.5	3	0.75	1	0.95	12°	4	45	5,700
08-00635-05030	R0.5	3	0.75	1	0.95	12°	6	50	10,300	■
08-00634-07503	R0.75	3	1.1	1.5	1.45	12°	4	45	6,500
08-00635-07503	R0.75	3	1.1	1.5	1.45	12°	6	50	11,800	■
08-00634-07504	R0.75	4	1.1	1.5	1.45	12°	4	45	6,500
08-00635-07504	R0.75	4	1.1	1.5	1.45	12°	6	50	11,800	■
08-00634-10003	R1	3	1.5	2	1.94	12°	4	45	5,100
08-00635-10003	R1	3	1.5	2	1.94	12°	6	50	10,200	■
08-00634-10004	R1	4	1.5	2	1.94	12°	4	45	5,100
08-00635-10004	R1	4	1.5	2	1.94	12°	6	50	10,200	■
08-00634-10006	R1	6	1.5	2	1.94	12°	4	45	5,100
08-00635-10006	R1	6	1.5	2	1.94	12°	6	50	10,200	■
08-00634-15006	R1.5	6	2.5	3	2.85	12°	6	60	7,400
08-00634-15008	R1.5	8	2.5	3	2.85	12°	6	60	7,400
08-00634-15010	R1.5	10	2.5	3	2.85	12°	6	60	7,400
08-00634-20008	R2	8	3	4	3.8	12°	6	65	7,800
08-00634-20010	R2	10	3	4	3.8	12°	6	65	7,800
08-00634-20012	R2	12	3	4	3.8	12°	6	65	7,800
08-00634-30010	R3	10	6	6	5.7	-	6	65	9,200
08-00634-30015	R3	15	6	6	5.7	-	6	65	9,200
08-00634-30020	R3	20	6	6	5.7	-	6	65	9,200
