SSPBL220

CBNスーパースパイラルロングネックボールエンドミル

●SSPB220の首下長を更に延長した規格が標準化しました。
●切削性の高さと耐チッピング性を両立させたスパイラルボール形状と、強めのバックテーパ形状の採用で、SSPB220の特長を活かしながら、更に深部の仕上げ加工に対応します。

  • 工具素材
    CBN(立方晶窒化硼素)

  • 加工可能硬度
    70HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    20°

  • ボール半径公差R
    ±0.003

  • シャンク径公差
    φd h4

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット
加工動画

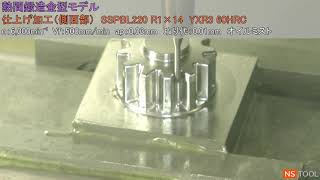

熱間鍛造金型モデル

熱間鍛造金型モデル

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード
No.		 (R)ボール半径 (l1)首下長 (l)刃長 (D)外径 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 再研磨対応 標準
価格		 本数 準標
準品
01-00506-00101 R0.1 1 0.15 0.2 0.19 15° 4 50 － 33,000
01-00506-00151 R0.15 0.9 0.23 0.3 0.28 15° 4 50 － 31,500
01-00506-00152 R0.15 1.5 0.23 0.3 0.28 15° 4 50 － 31,500
01-00506-00201 R0.2 2 0.3 0.4 0.37 15° 4 50 ■ 30,000
01-00506-00202 R0.2 3 0.3 0.4 0.37 15° 4 52 ■ 30,000
01-00506-00251 R0.25 1.5 0.38 0.5 0.46 15° 4 50 ■ 29,000
01-00506-00252 R0.25 2.5 0.38 0.5 0.46 15° 4 50 ■ 29,000
01-00506-00253 R0.25 3.5 0.38 0.5 0.46 15° 4 52 ■ 29,000
01-00506-00301 R0.3 3 0.5 0.6 0.56 15° 4 50 ■ 28,000
01-00506-00302 R0.3 4 0.5 0.6 0.56 15° 4 53 ■ 28,000
01-00506-00303 R0.3 5 0.5 0.6 0.56 15° 4 53 ■ 28,500
01-00506-00304 R0.3 6 0.5 0.6 0.56 15° 4 53 ■ 28,500
01-00506-00401 R0.4 4 0.6 0.8 0.76 15° 4 53 ■ 28,000
01-00506-00402 R0.4 6 0.6 0.8 0.76 15° 4 53 ■ 28,000
01-00506-00501 R0.5 4 0.7 1 0.95 15° 4 51 ■ 28,000
01-00506-00502 R0.5 6 0.7 1 0.95 15° 4 53 ■ 28,000
01-00506-00503 R0.5 8 0.7 1 0.95 15° 4 53 ■ 28,500
01-00506-00504 R0.5 10 0.7 1 0.95 15° 4 53 ■ 28,500
01-00506-00601 R0.6 6 0.8 1.2 1.15 15° 4 53 ■ 29,000
01-00506-00751 R0.75 7.5 1 1.5 1.45 15° 4 52 ■ 29,000
01-00506-00752 R0.75 10 1 1.5 1.45 15° 4 52 ■ 29,000
01-00506-00753 R0.75 15 1 1.5 1.45 15° 4 52 ■ 29,000
01-00506-01001 R1 6 1.2 2 1.94 15° 4 53 ■ 29,000
01-00506-01002 R1 8 1.2 2 1.94 15° 4 53 ■ 29,000
01-00506-01003 R1 10 1.2 2 1.94 15° 4 53 ■ 29,500
01-00506-01004 R1 14 1.2 2 1.94 15° 4 53 ■ 29,500
01-00506-01005 R1 20 1.2 2 1.94 15° 4 53 ■ 29,500
