MMTU

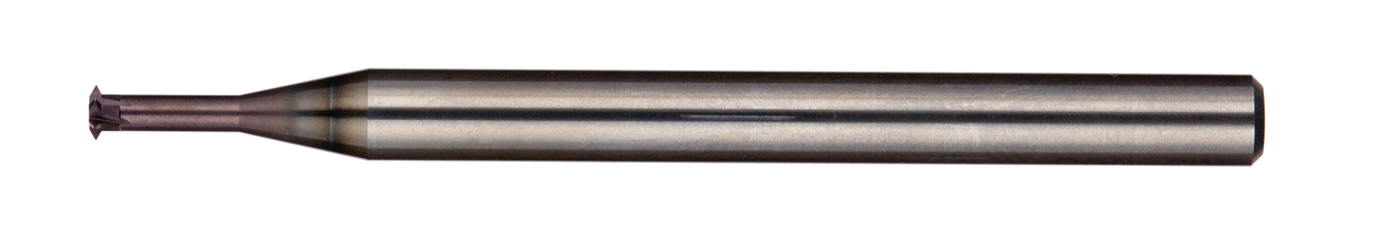

無限コーティングプレミアムねじ切り工具（ユニファイ・めねじ用）

●切削性の高さを重視した刃形状を採用し、加工精度が向上。
●無限コーティングプレミアムの採用により長寿命化を実現。
●ヘリカルにねじ切り加工を行い、下穴径よりも工具径が小さいため、折損時は取り出し・再加工が可能。

：第１推奨　

：第２推奨

炭素鋼	合金鋼	プリハードン鋼	高硬度鋼				ステンレス鋼	チタン合金・耐熱合金	アルミ合金	銅	樹脂	グラファイト	硬脆材
炭素鋼	合金鋼	プリハードン鋼	～ 52HRC	～ 60HRC	～ 65HRC	～ 70HRC	ステンレス鋼	チタン合金・耐熱合金	アルミ合金	銅	樹脂	グラファイト	硬脆材

製品ラインナップ

単位［寸法：mm／価格：円］

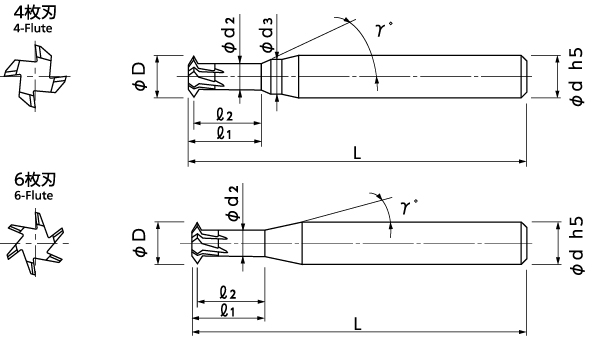

コード No.	(U)呼び	(D)外径	(l1)首下長	(l2)有効ねじ長さ	(d2)首下径	(d3)首径	(γ)首角	(d)シャンク径	(L)全長	刃数	標準価格	準標準品
06-00003-00800	No.0-80UNF	1.16	3.28	3.05	0.72	1.19	30°	4	45	4	11,900	■
06-00003-01640	No.1-64UNC	1.4	3.98	3.71	0.84	－	12°	4	45	6	19,800	■
06-00003-01720	No.1-72UNF	1.45	3.97	3.71	0.93	－	12°	4	45	6	19,800	■
06-00003-02560	No.2-56UNC	1.63	4.67	4.37	0.99	－	12°	4	45	6	19,800	■
06-00003-02640	No.2-64UNF	1.69	4.67	4.37	1.11	－	12°	4	45	6	19,800	■
06-00003-03480	No.3-48UNC	1.88	5.37	5.03	1.15	－	12°	4	45	6	19,800	■
06-00003-03560	No.3-56UNF	1.96	5.36	5.03	1.31	－	12°	4	45	6	19,800	■
06-00003-04400	No.4-40UNC	2.09	6.08	5.69	1.23	－	12°	4	45	6	19,800	■
06-00003-04480	No.4-48UNF	2.21	6.06	5.69	1.46	－	12°	4	45	6	19,800	■
06-00003-05400	No.5-40UNC	2.38	6.76	6.35	1.52	－	12°	4	45	6	19,800	■
06-00003-05440	No.5-44UNF	2.45	6.75	6.35	1.65	－	12°	4	45	6	19,800	■
06-00003-06320	No.6-32UNC	2.54	7.48	7.01	1.5	－	12°	4	45	6	19,800	■
06-00003-06400	No.6-40UNF	2.72	7.45	7.01	1.86	－	12°	4	45	6	19,800	■
06-00003-08320	No.8-32UNC	3.14	8.86	8.34	2.04	－	12°	6	60	6	25,100	■
06-00003-08360	No.8-36UNF	3.24	8.84	8.34	2.24	－	12°	6	60	6	25,100	■
06-00003-10240	No.10-24UNC	3.52	10.29	9.66	2.14	－	12°	6	60	6	25,100	■
06-00003-10320	No.10-32UNF	3.8	10.22	9.66	2.7	－	12°	6	60	6	25,100	■
06-00003-12240	No.12-24UNC	4.14	11.65	10.98	2.72	－	12°	6	60	6	25,100	■
06-00003-12280	No.12-28UNF	4.29	11.62	10.98	3.02	－	12°	6	60	6	25,100	■
06-00003-14200	1/4-20UNC	4.77	13.48	12.7	3.12	－	12°	6	60	6	25,100	■
06-00003-14280	1/4-28UNF	5.16	13.39	12.7	3.89	－	12°	6	60	6	27,400	■
