MMTM

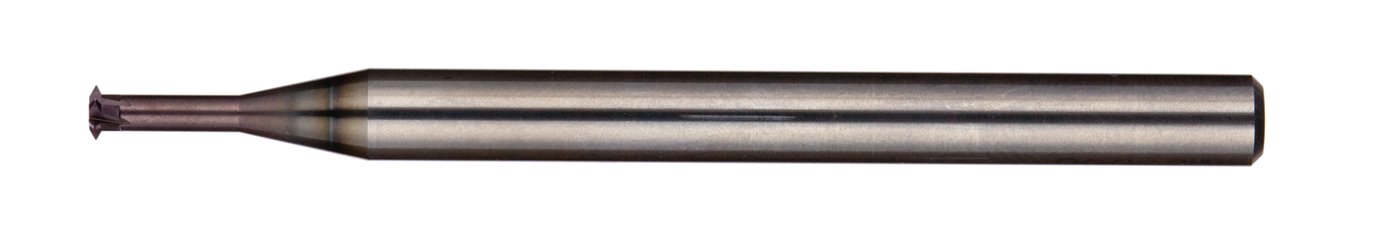

無限コーティング Mスレッドミル（めねじ用）

●切削性の高さを重視した刃形状を採用し、加工精度が向上。
●無限コーティングの採用により長寿命化を実現。
●ヘリカルにねじ切り加工を行い、下穴径よりも工具径が小さいため、折損時は取り出し・再加工が可能。

  • 表面処理
    無限コーティング

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    40HRCまで

  • 刃数
    4枚刃·6枚刃

  • シャンク径公差
    φd h5

  • 加工用途
    ねじ切り加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット
加工動画
MMTM M1～M4めねじ加工

MMTM M1～M4めねじ加工

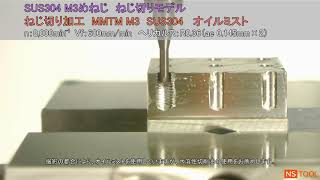

SUS304 ねじ切り

SUS304 ねじ切り
NCプログラム作成ソフトはこちらからダウンロードできます。

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード
No.		 (M)呼び (l1)首下長 (l2)有効ねじ長さ ピッチ W (D)外径 (d2)首下径 (d3)首径 (γ)首角 (d)シャンク径 (L)全長 刃数 標準
価格		 本数 準標
準品
06-00002-00100 M1 2.64 2.5 0.25 0.032 0.72 0.36 0.75 30° 4 45 4 9,500
NEW 06-00002-00101 M1 3.14 3 0.25 0.032 0.72 0.36 0.75 30° 4 45 4 9,800
NEW 06-00002-00102 M1 3.64 3.5 0.25 0.032 0.72 0.36 0.75 30° 4 45 4 10,100
06-00002-00120 M1.2 2.67 2.5 0.25 0.032 0.92 0.56 0.95 30° 4 45 4 9,500
NEW 06-00002-00121 M1.2 3.17 3 0.25 0.032 0.92 0.56 0.95 30° 4 45 4 9,800
NEW 06-00002-00122 M1.2 3.67 3.5 0.25 0.032 0.92 0.56 0.95 30° 4 45 4 10,100
06-00002-00140 M1.4 3.18 3 0.3 0.032 1.05 0.62 1.08 30° 4 45 4 9,500
NEW 06-00002-00141 M1.4 3.78 3.6 0.3 0.032 1.05 0.62 1.08 30° 4 45 4 9,800
NEW 06-00002-00142 M1.4 4.38 4.2 0.3 0.032 1.05 0.62 1.08 30° 4 45 4 10,100
06-00002-00160 M1.6 3.71 3.5 0.35 0.041 1.2 0.68 1.23 30° 4 45 4 9,500
NEW 06-00002-00161 M1.6 4.41 4.2 0.35 0.041 1.2 0.68 1.23 30° 4 45 4 9,800
NEW 06-00002-00162 M1.6 5.11 4.9 0.35 0.041 1.2 0.68 1.23 30° 4 45 4 10,100
06-00002-00170 M1.7 3.71 3.5 0.35 0.041 1.3 0.78 1.33 30° 4 45 4 9,500
NEW 06-00002-00171 M1.7 4.41 4.2 0.35 0.041 1.3 0.78 1.33 30° 4 45 4 9,800
NEW 06-00002-00172 M1.7 5.11 4.9 0.35 0.041 1.3 0.78 1.33 30° 4 45 4 10,100
06-00002-00200 M2 5.02 4.8 0.4 0.036 1.5 0.89 - 12° 4 45 6 15,800
NEW 06-00002-00201 M2 6.62 6.4 0.4 0.036 1.5 0.89 - 12° 4 45 6 16,300
NEW 06-00002-00202 M2 8.22 8 0.4 0.036 1.5 0.89 - 12° 4 45 6 16,800
06-00002-00250 M2.5 5.7 5.4 0.45 0.044 1.95 1.28 - 12° 4 45 6 15,800
NEW 06-00002-00251 M2.5 7.5 7.2 0.45 0.044 1.95 1.28 - 12° 4 45 6 16,300
NEW 06-00002-00252 M2.5 9.3 9 0.45 0.044 1.95 1.28 - 12° 4 45 6 16,800
06-00002-00300 M3 6.3 6 0.5 0.057 2.36 1.63 - 12° 4 45 6 15,800
NEW 06-00002-00301 M3 9.3 9 0.5 0.057 2.36 1.63 - 12° 4 45 6 16,300
NEW 06-00002-00302 M3 12.3 12 0.5 0.057 2.36 1.63 - 12° 4 45 6 16,800
06-00002-00400 M4 8.8 8.4 0.7 0.075 3.08 2.08 - 12° 6 60 6 18,200
NEW 06-00002-00401 M4 13 12.6 0.7 0.075 3.08 2.08 - 12° 6 60 6 18,800
NEW 06-00002-00402 M4 17.2 16.8 0.7 0.075 3.08 2.08 - 12° 6 60 6 19,300
06-00002-00500 M5 10.1 9.6 0.8 0.09 3.97 2.86 - 12° 6 60 6 18,200
NEW 06-00002-00501 M5 14.9 14.4 0.8 0.09 3.97 2.86 - 12° 6 60 6 18,800
NEW 06-00002-00502 M5 19.7 19.2 0.8 0.09 3.97 2.86 - 12° 6 60 6 19,300
06-00002-00600 M6 12.6 12 1 0.12 4.72 3.35 - 12° 6 60 6 18,200
NEW 06-00002-00601 M6 18.6 18 1 0.12 4.72 3.35 - 12° 6 60 6 18,800
NEW 06-00002-00602 M6 24.6 24 1 0.12 4.72 3.35 - 12° 6 60 6 19,300

NEW 追加サイズ
