MIR200

無限コーティング インナーRカッタ

●NC、MC対応。R面取りが簡単に加工できます。
●無限コーティングを採用し飛躍的に耐久性を向上。

  • 表面処理
    無限コーティング

  • 工具素材
    極超微粒子超硬合金

  • 加工可能硬度
    55HRCまで

  • 刃数
    2枚刃

  • 加工用途
    R面取り

各種アイコンの説明

対応被削材

:第1推奨  :第2推奨
炭素鋼 合金鋼 プリハー
ドン鋼
ステン
レス鋼
アルミ
合金
樹脂 グラフ
ァイト
硬脆材 チタン
合金・
耐熱合金
高硬度鋼

55HRC

65HRC

70HRC
炭素鋼 合金鋼
プリハー
ドン鋼
ステンレス鋼
アルミ
合金
銅合金
樹脂 グラフ
ァイト
硬脆材 チタン
合金・
耐熱合金




55HRC

65HRC

70HRC

製品ラインナップ

単位 [寸法:mm/価格 :円]

コード
No.

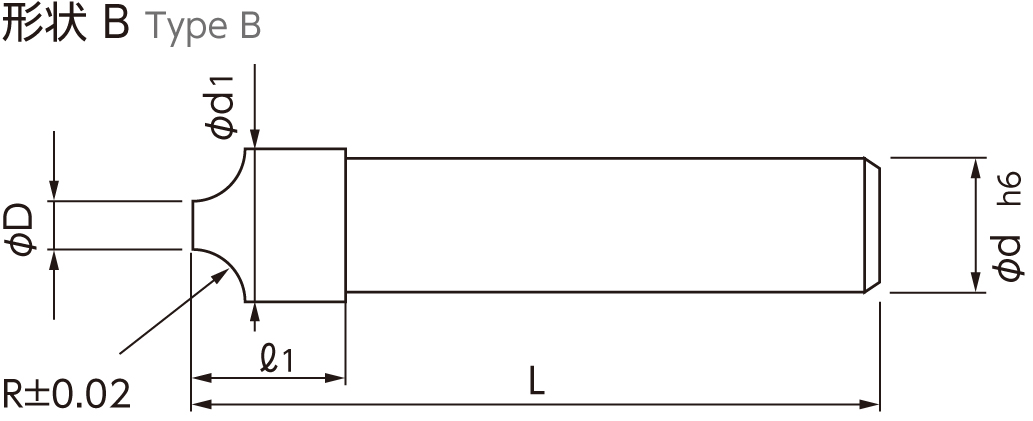

(R)R (D)先端径 (d1)外径 (l1)外径長さ (γ)首角 形状 (d)シャンク径 (L)全長 標準
価格
本数 準標
準品
08-00900-00100 R0.1 0.5 0.8 3 12° A 4 45 13,200
08-00900-00150 R0.15 0.5 0.9 3 12° A 4 45 13,200
08-00900-00200 R0.2 0.5 1 3 12° A 4 45 13,200
08-00900-00250 R0.25 0.5 1.1 3 12° A 4 45 13,200
08-00900-00300 R0.3 0.5 1.2 3 12° A 4 45 10,800
08-00900-00350 R0.35 0.5 1.3 3 12° A 4 45 10,800
08-00900-00400 R0.4 0.5 1.4 3 12° A 4 45 10,800
08-00900-00450 R0.45 0.5 1.5 3 12° A 4 45 10,800
08-00900-00500 R0.5 0.5 1.6 5 12° A 4 45 10,800
08-00900-00550 R0.55 0.5 1.7 5 12° A 4 45 10,800
08-00900-00600 R0.6 0.5 1.8 5 12° A 4 45 8,100
08-00900-00650 R0.65 0.5 1.9 5 12° A 4 45 8,100
08-00900-00700 R0.7 0.5 2 5 12° A 4 45 8,100
08-00900-00750 R0.75 0.5 2.1 5 12° A 4 45 8,100
08-00900-00800 R0.8 0.8 2.5 5 12° A 4 45 8,100
08-00900-00850 R0.85 0.8 2.6 5 12° A 4 45 8,100
08-00900-00900 R0.9 0.8 2.7 5 12° A 4 45 8,100
08-00900-00950 R0.95 0.8 2.8 5 12° A 4 45 8,100
08-00900-01000 R1 0.8 2.9 8 12° A 4 45 9,300
08-00900-01250 R1.25 0.8 3.4 8 12° A 4 45 9,300
08-00900-01500 R1.5 1.5 4.6 8 B 4 45 9,300
08-00900-01750 R1.75 1.5 5.1 8 B 4 45 9,300
08-00900-02000 R2 1.5 5.6 10 B 4 45 9,300
08-00900-02500 R2.5 1.5 6.6 10 B 6 45 11,800
08-00900-03000 R3 1.5 7.6 12 45° A 8 55 12,000
08-00900-03500 R3.5 2 9.1 12 45° A 10 55 15,100
08-00900-04000 R4 2 10.1 12 B 10 55 13,100
08-00900-04500 R4.5 2 11.1 15 45° A 12 65 16,100
08-00900-05000 R5 2 12.1 15 B 12 65 14,800
