DIR

銅電極・アルミ・プラ用 インナーRカッタ

●この規格・サイズは、特定商社在庫となります。詳しくはお問い合わせください。

  • 工具素材
    極超微粒子超硬合金

  • 刃数
    2枚刃

  • 加工用途
    R面取り

各種アイコンの説明

対応被削材

:第1推奨  :第2推奨
炭素鋼 合金鋼 プリハー
ドン鋼
ステン
レス鋼
アルミ
合金
樹脂 グラフ
ァイト
硬脆材 チタン
合金・
耐熱合金
高硬度鋼

55HRC

65HRC

70HRC
炭素鋼 合金鋼
プリハー
ドン鋼
ステンレス鋼
アルミ
合金
銅合金
樹脂 グラフ
ァイト
硬脆材 チタン
合金・
耐熱合金




55HRC

65HRC

70HRC

製品ラインナップ

単位 [寸法:mm/価格 :円]

コード
No.

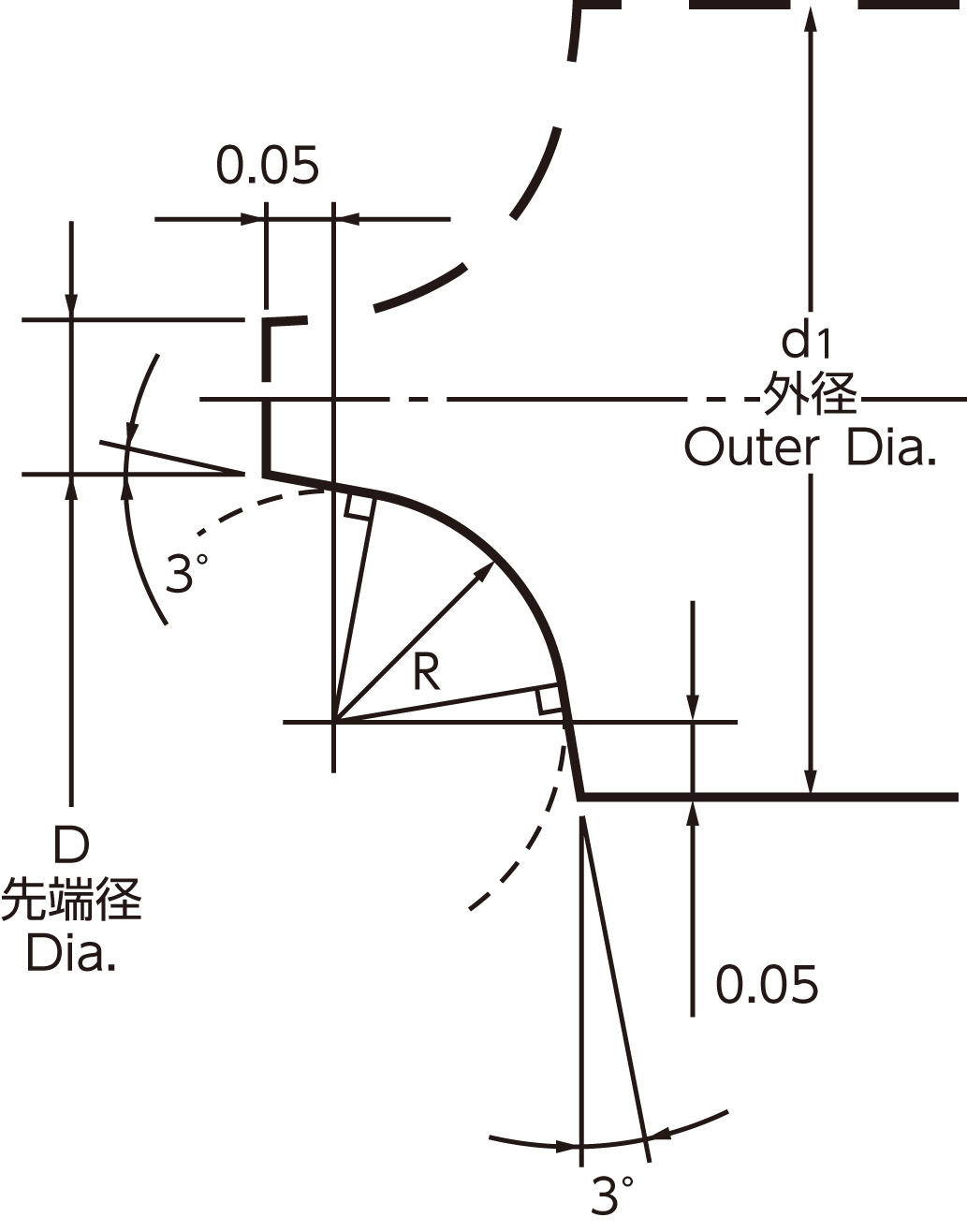

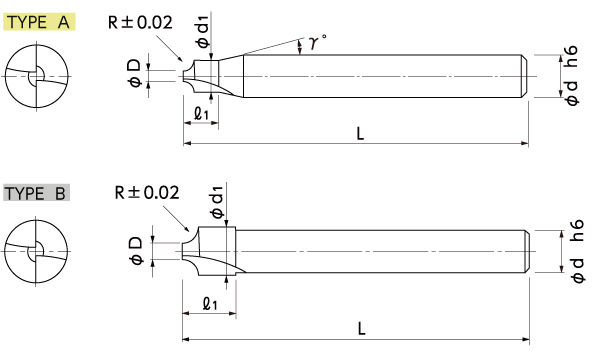

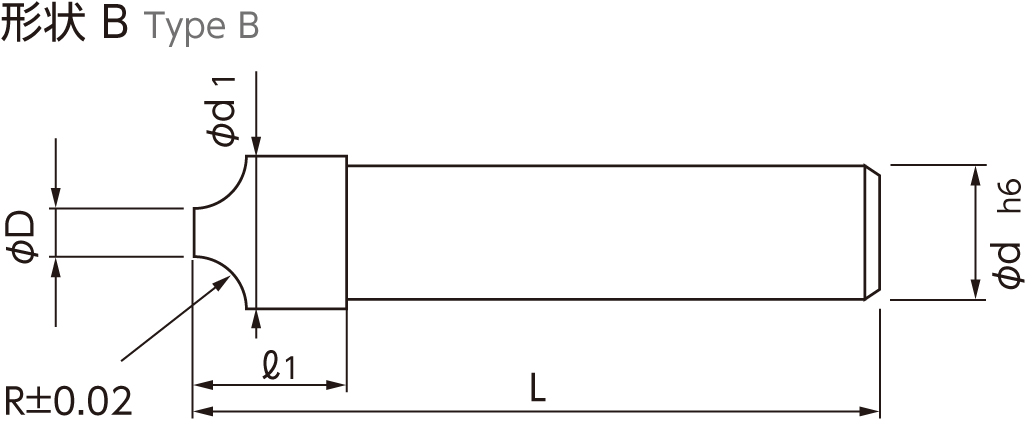

(R)R (D)先端径 (d1)外径 (l1)外径長さ (γ)首角 形状 (d)シャンク径 (L)全長 標準
価格
本数 準標
準品
07-00913-00100 R0.1 0.5 0.8 3 12° A 4 45 11,000
07-00913-00150 R0.15 0.5 0.9 3 12° A 4 45 11,000
07-00913-00200 R0.2 0.5 1 3 12° A 4 45 11,000
07-00913-00250 R0.25 0.5 1.1 3 12° A 4 45 11,000
07-00913-00300 R0.3 0.5 1.2 3 12° A 4 45 9,000
07-00913-00350 R0.35 0.5 1.3 3 12° A 4 45 9,000
07-00913-00400 R0.4 0.5 1.4 3 12° A 4 45 9,000
07-00913-00450 R0.45 0.5 1.5 3 12° A 4 45 9,000
07-00913-00500 R0.5 0.5 1.6 5 12° A 4 45 9,000
07-00913-00550 R0.55 0.5 1.7 5 12° A 4 45 9,000
07-00913-00600 R0.6 0.5 1.8 5 12° A 4 45 6,700
07-00913-00650 R0.65 0.5 1.9 5 12° A 4 45 6,700
07-00913-00700 R0.7 0.5 2 5 12° A 4 45 6,700
07-00913-00750 R0.75 0.5 2.1 5 12° A 4 45 6,700
07-00913-00800 R0.8 0.8 2.5 5 12° A 4 45 6,700
07-00913-00850 R0.85 0.8 2.6 5 12° A 4 45 6,700
07-00913-00900 R0.9 0.8 2.7 5 12° A 4 45 6,700
07-00913-00950 R0.95 0.8 2.8 5 12° A 4 45 6,700
07-00913-01000 R1 0.8 2.9 8 12° A 4 45 7,700
07-00913-01250 R1.25 0.8 3.4 8 12° A 4 45 7,700
07-00913-01500 R1.5 1.5 4.6 8 B 4 45 7,700
07-00913-01750 R1.75 1.5 5.1 8 B 4 45 7,700
07-00913-02000 R2 1.5 5.6 10 B 4 45 7,700
07-00913-02500 R2.5 1.5 6.6 10 B 6 45 9,800
07-00913-03000 R3 1.5 7.6 12 45° A 8 55 10,100
07-00913-03500 R3.5 2 9.1 12 45° A 10 55 11,400
07-00913-04000 R4 2 10.1 12 B 10 55 9,900
07-00913-04500 R4.5 2 11.1 15 45° A 12 65 12,200
07-00913-05000 R5 2 12.1 15 B 12 65 11,200

の規格は在庫がなくなり次第、販売終了となります。
