MHRH230R

無限コーティングプレミアム 高硬度用2枚刃ロングネックラジアスエンドミル

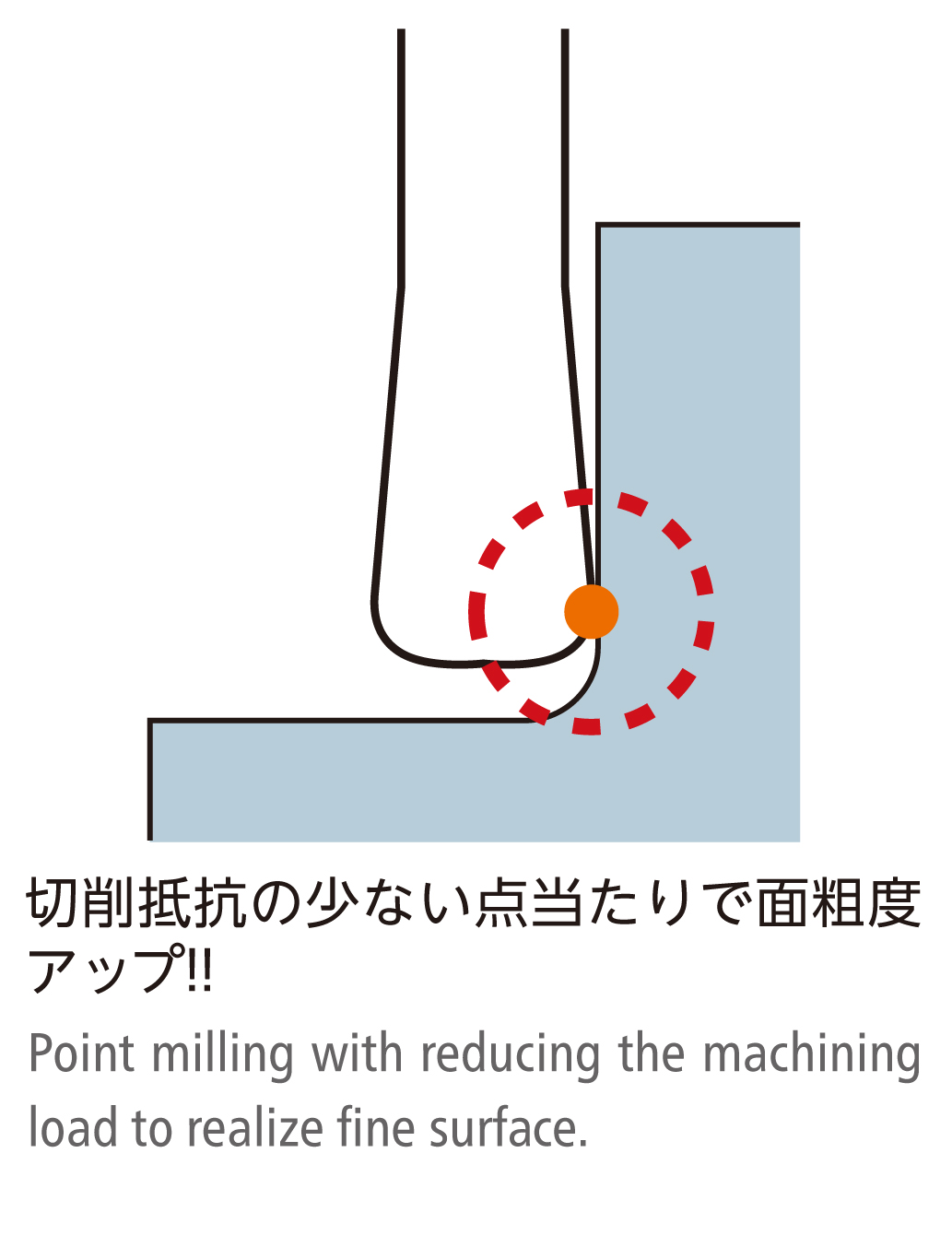

●高硬度鋼用の無限コーティングプレミアムと新形状の採用で耐チッピング性に優れ、びびりを抑えることにより仕上げ面が向上。

  • 表面処理
    無限コーティングプレミアム

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    65HRCまで

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • コーナR公差
    ±0.005

  • シャンク径公差
    φd h5

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード
No.		 (D)外径 (R)コーナ半径 (l1)首下長 (l)刃長 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
08-00227-02021 0.2 R0.02 0.5 0.15 0.18 12° 4 45 10,600
08-00227-02023 0.2 R0.02 1 0.15 0.18 12° 4 45 10,600
08-00227-02025 0.2 R0.02 1.5 0.15 0.18 12° 4 45 12,500
08-00227-02027 0.2 R0.02 2 0.15 0.18 12° 4 45 13,700
08-00227-02051 0.2 R0.05 0.5 0.15 0.18 12° 4 45 10,600
08-00227-02053 0.2 R0.05 1 0.15 0.18 12° 4 45 10,600
08-00227-02055 0.2 R0.05 1.5 0.15 0.18 12° 4 45 12,500
08-00227-02057 0.2 R0.05 2 0.15 0.18 12° 4 45 13,700
08-00227-03021 0.3 R0.02 1 0.25 0.28 12° 4 45 10,300
08-00227-03022 0.3 R0.02 1.5 0.25 0.28 12° 4 45 10,300
08-00227-03023 0.3 R0.02 2 0.25 0.28 12° 4 45 10,300
08-00227-03024 0.3 R0.02 2.5 0.25 0.28 12° 4 45 12,900
08-00227-03025 0.3 R0.02 3 0.25 0.28 12° 4 45 12,900
08-00227-03051 0.3 R0.05 1 0.25 0.28 12° 4 45 10,300
08-00227-03052 0.3 R0.05 1.5 0.25 0.28 12° 4 45 10,300
08-00227-03053 0.3 R0.05 2 0.25 0.28 12° 4 45 10,300
08-00227-03054 0.3 R0.05 2.5 0.25 0.28 12° 4 45 12,900
08-00227-03055 0.3 R0.05 3 0.25 0.28 12° 4 45 12,900
08-00227-04021 0.4 R0.02 1 0.3 0.37 12° 4 45 6,800
08-00227-04022 0.4 R0.02 1.5 0.3 0.37 12° 4 45 6,800
08-00227-04023 0.4 R0.02 2 0.3 0.37 12° 4 45 6,800
08-00227-04024 0.4 R0.02 2.5 0.3 0.37 12° 4 45 6,800
08-00227-04025 0.4 R0.02 3 0.3 0.37 12° 4 45 6,800
08-00227-04027 0.4 R0.02 4 0.3 0.37 12° 4 45 6,800
08-00227-04051 0.4 R0.05 1 0.3 0.37 12° 4 45 6,800
08-00227-04052 0.4 R0.05 1.5 0.3 0.37 12° 4 45 6,800
08-00227-04053 0.4 R0.05 2 0.3 0.37 12° 4 45 6,800
08-00227-04054 0.4 R0.05 2.5 0.3 0.37 12° 4 45 6,800
08-00227-04055 0.4 R0.05 3 0.3 0.37 12° 4 45 6,800
08-00227-04057 0.4 R0.05 4 0.3 0.37 12° 4 45 6,800
08-00227-04101 0.4 R0.1 1 0.3 0.37 12° 4 45 6,800
08-00227-04103 0.4 R0.1 2 0.3 0.37 12° 4 45 6,800
08-00227-04105 0.4 R0.1 3 0.3 0.37 12° 4 45 6,800
08-00227-04107 0.4 R0.1 4 0.3 0.37 12° 4 45 6,800
08-00227-05021 0.5 R0.02 1 0.4 0.46 12° 4 45 5,600
08-00227-05022 0.5 R0.02 2 0.4 0.46 12° 4 45 5,600
08-00227-05023 0.5 R0.02 3 0.4 0.46 12° 4 45 5,600
08-00227-05024 0.5 R0.02 4 0.4 0.46 12° 4 45 5,600
08-00227-05025 0.5 R0.02 5 0.4 0.46 12° 4 45 5,600
08-00227-05026 0.5 R0.02 6 0.4 0.46 12° 4 45 5,600
08-00227-05051 0.5 R0.05 1 0.4 0.46 12° 4 45 5,600
08-00227-05052 0.5 R0.05 2 0.4 0.46 12° 4 45 5,600
08-00227-05053 0.5 R0.05 3 0.4 0.46 12° 4 45 5,600
08-00227-05054 0.5 R0.05 4 0.4 0.46 12° 4 45 5,600
08-00227-05055 0.5 R0.05 5 0.4 0.46 12° 4 45 5,600
08-00227-05056 0.5 R0.05 6 0.4 0.46 12° 4 45 5,600
08-00227-05101 0.5 R0.1 1 0.4 0.46 12° 4 45 5,600
08-00227-05102 0.5 R0.1 2 0.4 0.46 12° 4 45 5,600
08-00227-05103 0.5 R0.1 3 0.4 0.46 12° 4 45 5,600
08-00227-05104 0.5 R0.1 4 0.4 0.46 12° 4 45 5,600
08-00227-05105 0.5 R0.1 5 0.4 0.46 12° 4 45 5,600
08-00227-05106 0.5 R0.1 6 0.4 0.46 12° 4 45 5,600
08-00227-06021 0.6 R0.02 2 0.5 0.56 12° 4 45 6,000
08-00227-06023 0.6 R0.02 4 0.5 0.56 12° 4 45 6,000
08-00227-06025 0.6 R0.02 6 0.5 0.56 12° 4 45 6,000
08-00227-06027 0.6 R0.02 8 0.5 0.56 12° 4 50 6,200
08-00227-06029 0.6 R0.02 10 0.5 0.56 12° 4 50 6,200
08-00227-06051 0.6 R0.05 2 0.5 0.56 12° 4 45 6,000
08-00227-06053 0.6 R0.05 4 0.5 0.56 12° 4 45 6,000
08-00227-06055 0.6 R0.05 6 0.5 0.56 12° 4 45 6,000
08-00227-06057 0.6 R0.05 8 0.5 0.56 12° 4 50 6,200
08-00227-06059 0.6 R0.05 10 0.5 0.56 12° 4 50 6,200
08-00227-06101 0.6 R0.1 2 0.5 0.56 12° 4 45 5,600
08-00227-06103 0.6 R0.1 4 0.5 0.56 12° 4 45 5,600
08-00227-06105 0.6 R0.1 6 0.5 0.56 12° 4 45 5,600
08-00227-06107 0.6 R0.1 8 0.5 0.56 12° 4 50 5,800
08-00227-06109 0.6 R0.1 10 0.5 0.56 12° 4 50 5,800
08-00227-07020 0.7 R0.02 2 0.55 0.66 12° 4 45 6,300
08-00227-07021 0.7 R0.02 4 0.55 0.66 12° 4 45 6,300
08-00227-07023 0.7 R0.02 6 0.55 0.66 12° 4 45 6,300
08-00227-07050 0.7 R0.05 2 0.55 0.66 12° 4 45 6,300
08-00227-07051 0.7 R0.05 4 0.55 0.66 12° 4 45 6,300
08-00227-07053 0.7 R0.05 6 0.55 0.66 12° 4 45 6,300
08-00227-07100 0.7 R0.1 2 0.55 0.66 12° 4 45 6,300
08-00227-07101 0.7 R0.1 4 0.55 0.66 12° 4 45 6,300
08-00227-07103 0.7 R0.1 6 0.55 0.66 12° 4 45 6,300
08-00227-08020 0.8 R0.02 2 0.65 0.76 12° 4 45 6,300
08-00227-08021 0.8 R0.02 4 0.65 0.76 12° 4 45 6,300
08-00227-08023 0.8 R0.02 6 0.65 0.76 12° 4 45 6,300
08-00227-08025 0.8 R0.02 8 0.65 0.76 12° 4 50 6,500
08-00227-08050 0.8 R0.05 2 0.65 0.76 12° 4 45 6,300
08-00227-08051 0.8 R0.05 4 0.65 0.76 12° 4 45 6,300
08-00227-08053 0.8 R0.05 6 0.65 0.76 12° 4 45 6,300
08-00227-08055 0.8 R0.05 8 0.65 0.76 12° 4 50 6,500
08-00227-08059 0.8 R0.05 12 0.65 0.76 12° 4 50 6,500
08-00227-08100 0.8 R0.1 2 0.65 0.76 12° 4 45 6,300
08-00227-08101 0.8 R0.1 4 0.65 0.76 12° 4 45 6,300
08-00227-08103 0.8 R0.1 6 0.65 0.76 12° 4 45 6,300
08-00227-08105 0.8 R0.1 8 0.65 0.76 12° 4 50 6,500
08-00227-08109 0.8 R0.1 12 0.65 0.76 12° 4 50 6,500
08-00227-08200 0.8 R0.2 2 0.65 0.76 12° 4 45 6,300
08-00227-08201 0.8 R0.2 4 0.65 0.76 12° 4 45 6,300
08-00227-08203 0.8 R0.2 6 0.65 0.76 12° 4 45 6,300
08-00227-08205 0.8 R0.2 8 0.65 0.76 12° 4 50 6,500
08-00227-08209 0.8 R0.2 12 0.65 0.76 12° 4 50 6,500
08-00227-09101 0.9 R0.1 4 0.7 0.85 12° 4 45 7,100
08-00227-09105 0.9 R0.1 8 0.7 0.85 12° 4 50 7,100
