MHR430R

無限コーティング 4枚刃ロングネックラジアスエンドミル

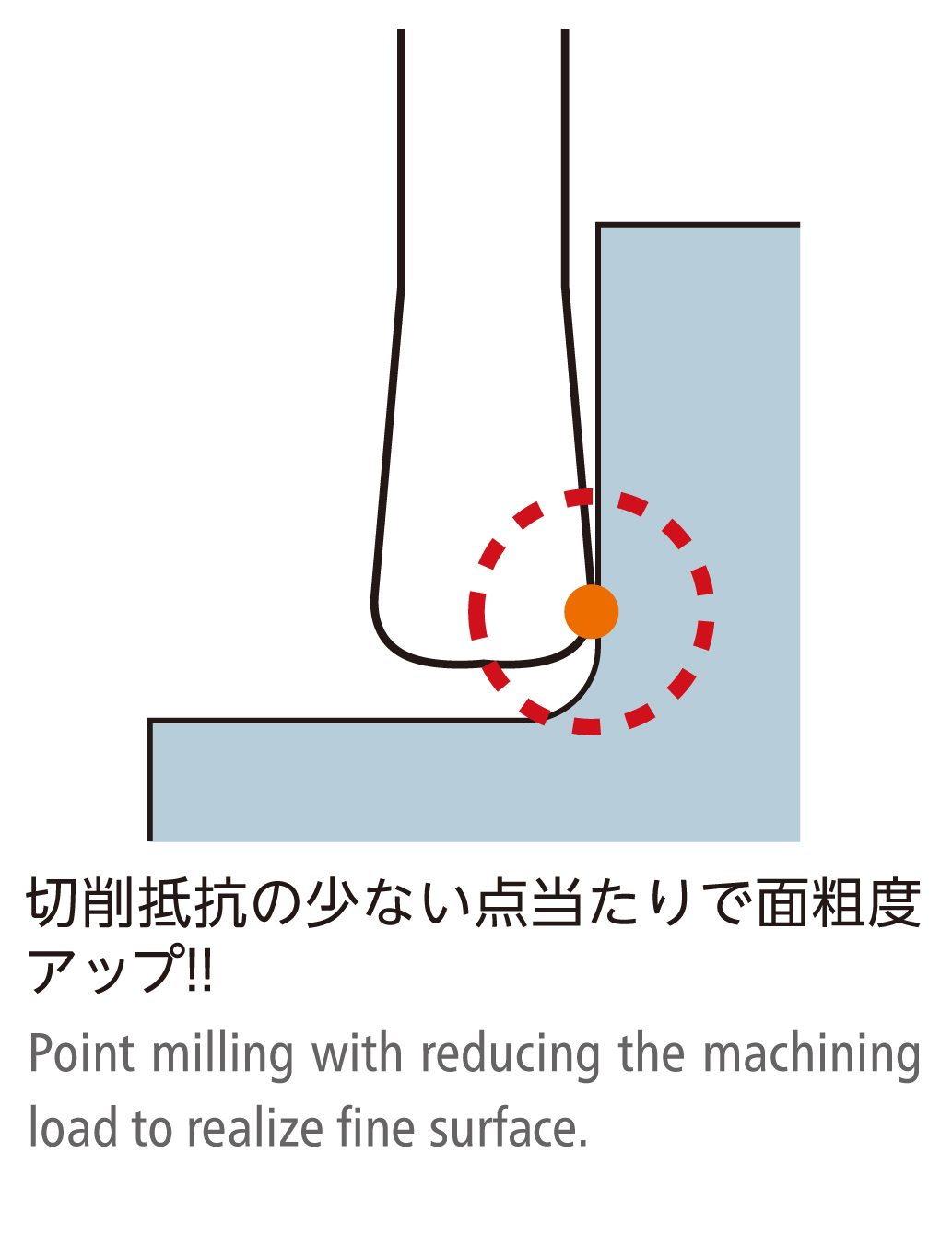

●サイズバリエーションがさらに拡がった4枚刃。全146サイズ。
●ショート刃長の専用設計!ワーク接触をさらに低減しびびりを抑制。
●コーナR精度は±5μm!の高精度(外径Φ2.5以下)。
●チューンナップされた無限コーティングにより、高硬度鋼・調質鋼の加工に抜群の威力を発揮し、銅電極の加工にも最適。

  • 表面処理
    無限コーティング

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    55HRCまで

  • 刃数
    4枚刃

  • ねじれ角
    30°

  • コーナR公差
    ±0.005(D≦2.5)

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

:第1推奨  :第2推奨
炭素鋼 合金鋼 プリハー
ドン鋼
ステン
レス鋼
アルミ
合金
樹脂 グラフ
ァイト
硬脆材 チタン
合金・
耐熱合金
高硬度鋼

55HRC

65HRC

70HRC
炭素鋼 合金鋼
プリハー
ドン鋼
ステンレス鋼
アルミ
合金
銅合金
樹脂 グラフ
ァイト
硬脆材 チタン
合金・
耐熱合金




55HRC

65HRC

70HRC

製品ラインナップ

単位 [寸法:mm/価格 :円]

コード
No.
(D)外径 (R)コーナ半径 (l1)首下長 (l)刃長 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 標準
価格
本数 準標
準品
08-00230-10021 1 R0.05 3 0.8 0.95 12° 4 50 7,200
08-00230-10022 1 R0.05 4 0.8 0.95 12° 4 50 7,200
08-00230-10023 1 R0.05 5 0.8 0.95 12° 4 50 7,200
08-00230-10024 1 R0.05 6 0.8 0.95 12° 4 50 7,200
08-00230-10025 1 R0.05 8 0.8 0.95 12° 4 50 7,200
08-00230-10026 1 R0.05 10 0.8 0.95 12° 4 50 7,200
08-00230-10027 1 R0.05 12 0.8 0.95 12° 4 50 7,200
08-00230-10031 1 R0.1 3 0.8 0.95 12° 4 50 7,200
08-00230-10032 1 R0.1 4 0.8 0.95 12° 4 50 7,200
08-00230-10033 1 R0.1 5 0.8 0.95 12° 4 50 7,200
08-00230-10034 1 R0.1 6 0.8 0.95 12° 4 50 7,200
08-00230-10035 1 R0.1 8 0.8 0.95 12° 4 50 7,200
08-00230-10036 1 R0.1 10 0.8 0.95 12° 4 50 7,200
08-00230-10037 1 R0.1 12 0.8 0.95 12° 4 50 7,200
08-00230-10041 1 R0.2 3 0.8 0.95 12° 4 50 7,200
08-00230-10042 1 R0.2 4 0.8 0.95 12° 4 50 7,200
08-00230-10043 1 R0.2 5 0.8 0.95 12° 4 50 7,200
08-00230-10044 1 R0.2 6 0.8 0.95 12° 4 50 7,200
08-00230-10045 1 R0.2 8 0.8 0.95 12° 4 50 7,200
08-00230-10046 1 R0.2 10 0.8 0.95 12° 4 50 7,200
08-00230-10047 1 R0.2 12 0.8 0.95 12° 4 50 7,200
08-00230-10051 1 R0.3 3 0.8 0.95 12° 4 50 7,200
08-00230-10052 1 R0.3 4 0.8 0.95 12° 4 50 7,200
08-00230-10053 1 R0.3 5 0.8 0.95 12° 4 50 7,200
08-00230-10054 1 R0.3 6 0.8 0.95 12° 4 50 7,200
08-00230-10055 1 R0.3 8 0.8 0.95 12° 4 50 7,200
08-00230-10056 1 R0.3 10 0.8 0.95 12° 4 50 7,200
08-00230-10057 1 R0.3 12 0.8 0.95 12° 4 50 7,200
08-00230-12031 1.2 R0.1 5 1 1.14 12° 4 50 7,600
08-00230-12032 1.2 R0.1 10 1 1.14 12° 4 50 7,600
08-00230-12033 1.2 R0.1 15 1 1.14 12° 4 60 11,400
08-00230-12041 1.2 R0.2 5 1 1.14 12° 4 50 7,600
08-00230-12042 1.2 R0.2 10 1 1.14 12° 4 50 7,600
08-00230-12043 1.2 R0.2 15 1 1.14 12° 4 60 11,400
08-00230-12051 1.2 R0.3 5 1 1.14 12° 4 50 7,600
08-00230-12052 1.2 R0.3 10 1 1.14 12° 4 50 7,600
08-00230-12053 1.2 R0.3 15 1 1.14 12° 4 60 11,400
08-00230-15031 1.5 R0.1 6 1.2 1.45 12° 4 50 7,600
08-00230-15032 1.5 R0.1 12 1.2 1.45 12° 4 50 7,600
08-00230-15033 1.5 R0.1 18 1.2 1.45 12° 4 60 7,600
08-00230-15041 1.5 R0.2 6 1.2 1.45 12° 4 50 7,600
08-00230-15042 1.5 R0.2 12 1.2 1.45 12° 4 50 7,600
08-00230-15043 1.5 R0.2 18 1.2 1.45 12° 4 60 7,600
08-00230-15051 1.5 R0.3 6 1.2 1.45 12° 4 50 7,600
08-00230-15052 1.5 R0.3 12 1.2 1.45 12° 4 50 7,600
08-00230-15053 1.5 R0.3 18 1.2 1.45 12° 4 60 7,600
08-00230-15061 1.5 R0.5 6 1.2 1.45 12° 4 50 7,600
08-00230-15062 1.5 R0.5 12 1.2 1.45 12° 4 50 7,600
08-00230-15063 1.5 R0.5 18 1.2 1.45 12° 4 60 7,600
08-00230-20031 2 R0.1 8 1.6 1.91 12° 4 50 7,600
08-00230-20032 2 R0.1 12 1.6 1.91 12° 4 50 7,600
08-00230-20033 2 R0.1 16 1.6 1.91 12° 4 60 7,600
08-00230-20034 2 R0.1 20 1.6 1.91 12° 4 60 7,600
08-00230-20035 2 R0.1 24 1.6 1.91 12° 4 70 7,600
08-00230-20041 2 R0.2 8 1.6 1.91 12° 4 50 7,600
08-00230-20042 2 R0.2 12 1.6 1.91 12° 4 50 7,600
08-00230-20043 2 R0.2 16 1.6 1.91 12° 4 60 7,600
08-00230-20044 2 R0.2 20 1.6 1.91 12° 4 60 7,600
08-00230-20045 2 R0.2 24 1.6 1.91 12° 4 70 7,600
08-00230-20051 2 R0.3 8 1.6 1.91 12° 4 50 7,600
08-00230-20052 2 R0.3 12 1.6 1.91 12° 4 50 7,600
08-00230-20053 2 R0.3 16 1.6 1.91 12° 4 60 7,600
08-00230-20054 2 R0.3 20 1.6 1.91 12° 4 60 7,600
08-00230-20055 2 R0.3 24 1.6 1.91 12° 4 70 7,600
08-00230-20061 2 R0.5 8 1.6 1.91 12° 4 50 7,600
08-00230-20062 2 R0.5 12 1.6 1.91 12° 4 50 7,600
08-00230-20063 2 R0.5 16 1.6 1.91 12° 4 60 7,600
08-00230-20064 2 R0.5 20 1.6 1.91 12° 4 60 7,600
08-00230-20065 2 R0.5 24 1.6 1.91 12° 4 70 7,600
08-00230-25031 2.5 R0.1 10 2 2.39 12° 4 50 8,000
08-00230-25032 2.5 R0.1 20 2 2.39 12° 4 60 8,000
08-00230-25033 2.5 R0.1 30 2 2.39 12° 4 70 8,400
08-00230-25041 2.5 R0.2 10 2 2.39 12° 4 50 8,000
08-00230-25042 2.5 R0.2 20 2 2.39 12° 4 60 8,000
08-00230-25043 2.5 R0.2 30 2 2.39 12° 4 70 8,400
08-00230-25051 2.5 R0.3 10 2 2.39 12° 4 50 8,000
08-00230-25052 2.5 R0.3 20 2 2.39 12° 4 60 8,000
08-00230-25053 2.5 R0.3 30 2 2.39 12° 4 70 8,400
08-00230-25061 2.5 R0.5 10 2 2.39 12° 4 50 8,000
08-00230-25062 2.5 R0.5 20 2 2.39 12° 4 60 8,000
08-00230-25063 2.5 R0.5 30 2 2.39 12° 4 70 8,400
08-00230-30031 3 R0.1 12 2.5 2.85 12° 6 50 10,400
08-00230-30032 3 R0.1 18 2.5 2.85 12° 6 60 10,400
08-00230-30033 3 R0.1 24 2.5 2.85 12° 6 70 11,000
08-00230-30034 3 R0.1 30 2.5 2.85 12° 6 70 11,000
08-00230-30035 3 R0.1 36 2.5 2.85 12° 6 80 11,400
08-00230-30041 3 R0.2 12 2.5 2.85 12° 6 50 10,400
08-00230-30042 3 R0.2 18 2.5 2.85 12° 6 60 10,400
08-00230-30043 3 R0.2 24 2.5 2.85 12° 6 70 11,000
08-00230-30044 3 R0.2 30 2.5 2.85 12° 6 70 11,400
08-00230-30045 3 R0.2 36 2.5 2.85 12° 6 80 11,400
08-00230-30051 3 R0.3 12 2.5 2.85 12° 6 50 10,400
08-00230-30052 3 R0.3 20 2.5 2.85 12° 6 60 10,400
08-00230-30053 3 R0.3 24 2.5 2.85 12° 6 70 11,000
08-00230-30054 3 R0.3 30 2.5 2.85 12° 6 70 11,400
08-00230-30055 3 R0.3 36 2.5 2.85 12° 6 80 11,400
08-00230-30061 3 R0.5 12 2.5 2.85 12° 6 50 10,400
08-00230-30062 3 R0.5 20 2.5 2.85 12° 6 60 10,400
08-00230-30063 3 R0.5 24 2.5 2.85 12° 6 70 11,000
08-00230-30064 3 R0.5 30 2.5 2.85 12° 6 70 11,400
08-00230-30065 3 R0.5 36 2.5 2.85 12° 6 80 11,400
08-00230-30071 3 R1 12 2.5 2.85 12° 6 50 10,400
08-00230-30072 3 R1 20 2.5 2.85 12° 6 60 10,400
08-00230-30073 3 R1 24 2.5 2.85 12° 6 70 11,000
08-00230-30074 3 R1 30 2.5 2.85 12° 6 70 11,400
08-00230-30075 3 R1 36 2.5 2.85 12° 6 80 11,400
08-00230-40031 4 R0.1 16 3.2 3.8 12° 6 60 10,400
08-00230-40032 4 R0.1 24 3.2 3.8 12° 6 70 10,400
08-00230-40033 4 R0.1 32 3.2 3.8 12° 6 70 10,400
08-00230-40034 4 R0.1 48 3.2 3.8 12° 6 100 16,600
08-00230-40041 4 R0.2 16 3.2 3.8 12° 6 60 10,400
08-00230-40042 4 R0.2 24 3.2 3.8 12° 6 70 10,400
08-00230-40043 4 R0.2 32 3.2 3.8 12° 6 70 10,400
08-00230-40044 4 R0.2 48 3.2 3.8 12° 6 100 16,600
08-00230-40051 4 R0.3 16 3.2 3.8 12° 6 60 10,400
08-00230-40052 4 R0.3 24 3.2 3.8 12° 6 70 10,400
08-00230-40053 4 R0.3 32 3.2 3.8 12° 6 70 10,400
08-00230-40054 4 R0.3 48 3.2 3.8 12° 6 100 16,600
08-00230-40061 4 R0.5 16 3.2 3.8 12° 6 60 10,400
08-00230-40062 4 R0.5 24 3.2 3.8 12° 6 70 10,400
08-00230-40063 4 R0.5 32 3.2 3.8 12° 6 70 10,400
08-00230-40064 4 R0.5 48 3.2 3.8 12° 6 100 16,600
08-00230-40071 4 R1 16 3.2 3.8 12° 6 60 10,400
08-00230-40072 4 R1 24 3.2 3.8 12° 6 70 10,400
08-00230-40073 4 R1 32 3.2 3.8 12° 6 70 10,400
08-00230-40074 4 R1 48 3.2 3.8 12° 6 100 16,600
08-00230-50031 5 R0.1 20 4 4.75 12° 6 70 13,000
08-00230-50032 5 R0.1 40 4 4.75 12° 6 90 16,600
08-00230-50041 5 R0.2 20 4 4.75 12° 6 70 13,000
08-00230-50042 5 R0.2 40 4 4.75 12° 6 90 16,600
08-00230-50051 5 R0.3 20 4 4.75 12° 6 70 13,000
08-00230-50052 5 R0.3 40 4 4.75 12° 6 90 16,600
08-00230-50061 5 R0.5 20 4 4.75 12° 6 70 13,000
08-00230-50062 5 R0.5 40 4 4.75 12° 6 90 16,600
08-00230-50071 5 R1 20 4 4.75 12° 6 70 13,000
08-00230-50072 5 R1 40 4 4.75 12° 6 90 16,600
08-00230-60031 6 R0.1 24 5 5.7 - 6 90 13,000
08-00230-60032 6 R0.1 48 5 5.7 - 6 110 20,600
08-00230-60041 6 R0.2 24 5 5.7 - 6 90 13,000
08-00230-60042 6 R0.2 48 5 5.7 - 6 110 20,600
08-00230-60051 6 R0.3 24 5 5.7 - 6 90 13,000
08-00230-60052 6 R0.3 48 5 5.7 - 6 110 20,600
08-00230-60061 6 R0.5 24 5 5.7 - 6 90 13,000
08-00230-60062 6 R0.5 48 5 5.7 - 6 110 20,600
08-00230-60071 6 R1 24 5 5.7 - 6 90 13,000
08-00230-60072 6 R1 48 5 5.7 - 6 110 20,600
