SHPR400

CBNスーパーハイプレシジョンラジアスエンドミル

●切削負荷を軽減させる新刃形状を開発！仕上げ精度の向上に成功しました。
●Φ0.1から4枚刃！微細切削での加工能率アップと寿命の更なる安定性を実現しました。
●シャンク径公差は-0.001mmから-0.003mmの2μm 範囲で、超高精度タイプの焼きばめチャックにも対応します。

  • 工具素材
    CBN(立方晶窒化硼素)

  • 加工可能硬度
    70HRCまで

  • 刃数
    4枚刃

  • ねじれ角
    0°

  • コーナR公差
    ±0.002

  • シャンク径公差
    φd-0.001/-0.003

  • 加工用途
    溝加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット
加工動画

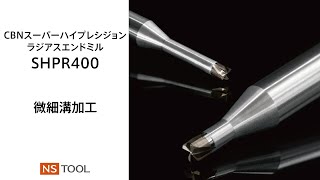

微細溝加工

微細溝加工

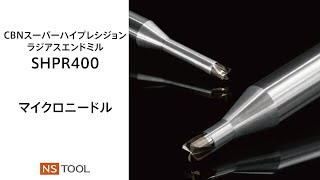

マイクロニードル

マイクロニードル

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード
No.		 (D)外径 (R)コーナ半径 (l1)首下長 (l)刃長 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 再研磨対応 標準
価格		 本数 準標
準品
01-00485-01002 0.1 R0.01 0.2 0.04 0.09 15° 4 50 － 48,300
01-00485-01003 0.1 R0.01 0.3 0.04 0.09 15° 4 50 － 48,900
01-00485-01005 0.1 R0.01 0.5 0.04 0.09 15° 4 50 － 49,800
01-00485-01022 0.1 R0.02 0.2 0.04 0.09 15° 4 50 － 48,300
01-00485-01023 0.1 R0.02 0.3 0.04 0.09 15° 4 50 － 48,900
01-00485-01025 0.1 R0.02 0.5 0.04 0.09 15° 4 50 － 49,800
01-00485-01522 0.15 R0.02 0.2 0.06 0.14 15° 4 50 － 48,300
01-00485-01523 0.15 R0.02 0.3 0.06 0.14 15° 4 50 － 48,900
01-00485-01525 0.15 R0.02 0.5 0.06 0.14 15° 4 50 － 49,800
01-00485-01532 0.15 R0.03 0.2 0.06 0.14 15° 4 50 － 46,100
01-00485-01533 0.15 R0.03 0.3 0.06 0.14 15° 4 50 － 46,800
01-00485-01535 0.15 R0.03 0.5 0.06 0.14 15° 4 50 － 48,300
01-00485-02203 0.2 R0.02 0.3 0.08 0.19 15° 4 50 － 36,800
01-00485-02205 0.2 R0.02 0.5 0.08 0.19 15° 4 50 － 36,800
01-00485-02210 0.2 R0.02 1 0.08 0.19 15° 4 50 － 37,800
01-00485-02303 0.2 R0.03 0.3 0.08 0.19 15° 4 50 － 33,000
01-00485-02305 0.2 R0.03 0.5 0.08 0.19 15° 4 50 － 33,000
01-00485-02310 0.2 R0.03 1 0.08 0.19 15° 4 50 － 34,000
01-00485-03205 0.3 R0.02 0.5 0.13 0.285 15° 4 50 － 36,300
01-00485-03207 0.3 R0.02 0.75 0.13 0.285 15° 4 50 － 36,500
01-00485-03210 0.3 R0.02 1 0.13 0.285 15° 4 50 － 36,800
01-00485-03215 0.3 R0.02 1.5 0.13 0.285 15° 4 50 － 37,200
01-00485-03220 0.3 R0.02 2 0.13 0.285 15° 4 50 － 37,800
01-00485-03405 0.3 R0.05 0.5 0.13 0.285 15° 4 50 － 32,700
01-00485-03407 0.3 R0.05 0.75 0.13 0.285 15° 4 50 － 32,900
01-00485-03410 0.3 R0.05 1 0.13 0.285 15° 4 50 － 33,000
01-00485-03415 0.3 R0.05 1.5 0.13 0.285 15° 4 50 － 33,500
01-00485-03420 0.3 R0.05 2 0.13 0.285 15° 4 50 － 34,000
01-00485-04205 0.4 R0.02 0.5 0.24 0.37 15° 4 50 ■ 34,400
01-00485-04210 0.4 R0.02 1 0.24 0.37 15° 4 50 ■ 34,700
01-00485-04215 0.4 R0.02 1.5 0.24 0.37 15° 4 50 ■ 35,000
01-00485-04220 0.4 R0.02 2 0.24 0.37 15° 4 50 ■ 35,400
01-00485-04225 0.4 R0.02 2.5 0.24 0.37 15° 4 50 ■ 36,000
01-00485-04405 0.4 R0.05 0.5 0.24 0.37 15° 4 50 ■ 31,000
01-00485-04410 0.4 R0.05 1 0.24 0.37 15° 4 50 ■ 31,200
01-00485-04415 0.4 R0.05 1.5 0.24 0.37 15° 4 50 ■ 31,200
01-00485-04420 0.4 R0.05 2 0.24 0.37 15° 4 50 ■ 31,900
01-00485-04425 0.4 R0.05 2.5 0.24 0.37 15° 4 50 ■ 32,400
01-00485-04505 0.4 R0.1 0.5 0.24 0.37 15° 4 50 ■ 31,000
01-00485-04510 0.4 R0.1 1 0.24 0.37 15° 4 50 ■ 31,200
01-00485-04515 0.4 R0.1 1.5 0.24 0.37 15° 4 50 ■ 31,200
01-00485-04520 0.4 R0.1 2 0.24 0.37 15° 4 50 ■ 31,900
01-00485-04525 0.4 R0.1 2.5 0.24 0.37 15° 4 50 ■ 32,400
01-00485-05205 0.5 R0.02 0.5 0.3 0.46 15° 4 48 ■ 28,400
01-00485-05210 0.5 R0.02 1 0.3 0.46 15° 4 50 ■ 28,600
01-00485-05215 0.5 R0.02 1.5 0.3 0.46 15° 4 50 ■ 28,800
01-00485-05220 0.5 R0.02 2 0.3 0.46 15° 4 50 ■ 30,200
01-00485-05225 0.5 R0.02 2.5 0.3 0.46 15° 4 50 ■ 31,600
01-00485-05405 0.5 R0.05 0.5 0.3 0.46 15° 4 48 ■ 25,500
01-00485-05410 0.5 R0.05 1 0.3 0.46 15° 4 50 ■ 25,700
01-00485-05415 0.5 R0.05 1.5 0.3 0.46 15° 4 50 ■ 26,000
01-00485-05420 0.5 R0.05 2 0.3 0.46 15° 4 50 ■ 27,200
01-00485-05425 0.5 R0.05 2.5 0.3 0.46 15° 4 50 ■ 28,400
01-00485-05505 0.5 R0.1 0.5 0.3 0.46 15° 4 48 ■ 25,500
01-00485-05510 0.5 R0.1 1 0.3 0.46 15° 4 50 ■ 25,700
01-00485-05515 0.5 R0.1 1.5 0.3 0.46 15° 4 50 ■ 26,000
01-00485-05520 0.5 R0.1 2 0.3 0.46 15° 4 50 ■ 27,200
01-00485-05525 0.5 R0.1 2.5 0.3 0.46 15° 4 50 ■ 28,400
01-00485-06205 0.6 R0.02 0.5 0.3 0.56 15° 4 48 ■ 28,400
01-00485-06210 0.6 R0.02 1 0.3 0.56 15° 4 50 ■ 28,600
01-00485-06215 0.6 R0.02 1.5 0.3 0.56 15° 4 50 ■ 28,800
01-00485-06220 0.6 R0.02 2 0.3 0.56 15° 4 50 ■ 31,200
01-00485-06225 0.6 R0.02 2.5 0.3 0.56 15° 4 50 ■ 31,500
01-00485-06405 0.6 R0.05 0.5 0.3 0.56 15° 4 48 ■ 25,500
01-00485-06410 0.6 R0.05 1 0.3 0.56 15° 4 50 ■ 25,700
01-00485-06415 0.6 R0.05 1.5 0.3 0.56 15° 4 50 ■ 26,000
01-00485-06420 0.6 R0.05 2 0.3 0.56 15° 4 50 ■ 27,000
01-00485-06425 0.6 R0.05 2.5 0.3 0.56 15° 4 50 ■ 28,400
01-00485-06505 0.6 R0.1 0.5 0.3 0.56 15° 4 48 ■ 25,500
01-00485-06510 0.6 R0.1 1 0.3 0.56 15° 4 50 ■ 25,700
01-00485-06515 0.6 R0.1 1.5 0.3 0.56 15° 4 50 ■ 26,000
01-00485-06520 0.6 R0.1 2 0.3 0.56 15° 4 50 ■ 27,000
01-00485-06525 0.6 R0.1 2.5 0.3 0.56 15° 4 50 ■ 28,400
01-00485-08215 0.8 R0.02 1.5 0.56 0.76 15° 4 50 ■ 28,800
01-00485-08225 0.8 R0.02 2.5 0.56 0.76 15° 4 50 ■ 31,600
01-00485-08250 0.8 R0.02 5 0.56 0.76 15° 4 53 ■ 32,700
01-00485-08415 0.8 R0.05 1.5 0.56 0.76 15° 4 50 ■ 26,000
01-00485-08425 0.8 R0.05 2.5 0.56 0.76 15° 4 50 ■ 28,400
01-00485-08450 0.8 R0.05 5 0.56 0.76 15° 4 53 ■ 29,300
01-00485-08515 0.8 R0.1 1.5 0.56 0.76 15° 4 50 ■ 26,000
01-00485-08525 0.8 R0.1 2.5 0.56 0.76 15° 4 50 ■ 28,400
01-00485-08550 0.8 R0.1 5 0.56 0.76 15° 4 53 ■ 29,300
01-00485-10201 1 R0.02 1 0.7 0.95 15° 4 49 ■ 26,400
01-00485-10202 1 R0.02 2 0.7 0.95 15° 4 50 ■ 26,400
01-00485-10203 1 R0.02 3 0.7 0.95 15° 4 50 ■ 26,400
01-00485-10205 1 R0.02 5 0.7 0.95 15° 4 53 ■ 29,900
01-00485-10401 1 R0.05 1 0.7 0.95 15° 4 49 ■ 23,800
01-00485-10402 1 R0.05 2 0.7 0.95 15° 4 50 ■ 23,800
01-00485-10403 1 R0.05 3 0.7 0.95 15° 4 50 ■ 23,800
01-00485-10405 1 R0.05 5 0.7 0.95 15° 4 53 ■ 26,900
01-00485-10501 1 R0.1 1 0.7 0.95 15° 4 49 ■ 23,800
01-00485-10502 1 R0.1 2 0.7 0.95 15° 4 50 ■ 23,800
01-00485-10503 1 R0.1 3 0.7 0.95 15° 4 50 ■ 23,800
01-00485-10505 1 R0.1 5 0.7 0.95 15° 4 53 ■ 26,900
01-00485-10601 1 R0.2 1 0.7 0.95 15° 4 49 ■ 23,800
01-00485-10602 1 R0.2 2 0.7 0.95 15° 4 50 ■ 23,800
01-00485-10603 1 R0.2 3 0.7 0.95 15° 4 50 ■ 23,800
01-00485-10605 1 R0.2 5 0.7 0.95 15° 4 53 ■ 26,900
01-00485-15202 1.5 R0.02 2 1 1.45 15° 4 52 ■ 31,100
01-00485-15203 1.5 R0.02 3 1 1.45 15° 4 52 ■ 31,100
01-00485-15204 1.5 R0.02 4.5 1 1.45 15° 4 52 ■ 31,100
01-00485-15207 1.5 R0.02 7.5 1 1.45 15° 4 52 ■ 35,300
01-00485-15402 1.5 R0.05 2 1 1.45 15° 4 52 ■ 28,000
01-00485-15403 1.5 R0.05 3 1 1.45 15° 4 52 ■ 28,000
01-00485-15404 1.5 R0.05 4.5 1 1.45 15° 4 52 ■ 28,000
01-00485-15407 1.5 R0.05 7.5 1 1.45 15° 4 52 ■ 31,700
01-00485-15502 1.5 R0.1 2 1 1.45 15° 4 52 ■ 28,000
01-00485-15503 1.5 R0.1 3 1 1.45 15° 4 52 ■ 28,000
01-00485-15504 1.5 R0.1 4.5 1 1.45 15° 4 52 ■ 28,000
01-00485-15507 1.5 R0.1 7.5 1 1.45 15° 4 52 ■ 31,700
01-00485-15602 1.5 R0.2 2 1 1.45 15° 4 52 ■ 28,000
01-00485-15603 1.5 R0.2 3 1 1.45 15° 4 52 ■ 28,000
01-00485-15604 1.5 R0.2 4.5 1 1.45 15° 4 52 ■ 28,000
01-00485-15607 1.5 R0.2 7.5 1 1.45 15° 4 52 ■ 31,700
01-00485-20203 2 R0.02 3 1.2 1.94 15° 4 53 ■ 32,100
01-00485-20204 2 R0.02 4 1.2 1.94 15° 4 53 ■ 32,100
01-00485-20206 2 R0.02 6 1.2 1.94 15° 4 53 ■ 32,100
01-00485-20210 2 R0.02 10 1.2 1.94 15° 4 53 ■ 35,800
01-00485-20403 2 R0.05 3 1.2 1.94 15° 4 53 ■ 28,800
01-00485-20404 2 R0.05 4 1.2 1.94 15° 4 53 ■ 28,800
01-00485-20406 2 R0.05 6 1.2 1.94 15° 4 53 ■ 28,800
01-00485-20410 2 R0.05 10 1.2 1.94 15° 4 53 ■ 32,200
01-00485-20503 2 R0.1 3 1.2 1.94 15° 4 53 ■ 28,800
01-00485-20504 2 R0.1 4 1.2 1.94 15° 4 53 ■ 28,800
01-00485-20506 2 R0.1 6 1.2 1.94 15° 4 53 ■ 28,800
01-00485-20510 2 R0.1 10 1.2 1.94 15° 4 53 ■ 32,200
01-00485-20603 2 R0.2 3 1.2 1.94 15° 4 53 ■ 28,800
01-00485-20604 2 R0.2 4 1.2 1.94 15° 4 53 ■ 28,800
01-00485-20606 2 R0.2 6 1.2 1.94 15° 4 53 ■ 28,800
01-00485-20610 2 R0.2 10 1.2 1.94 15° 4 53 ■ 32,100
01-00485-30406 3 R0.05 6 1.8 2.85 15° 6 53 ■ 37,200
01-00485-30409 3 R0.05 9 1.8 2.85 15° 6 53 ■ 38,000
01-00485-30412 3 R0.05 12 1.8 2.85 15° 6 63 ■ 38,800
01-00485-30415 3 R0.05 15 1.8 2.85 15° 6 63 ■ 39,600
01-00485-30506 3 R0.1 6 1.8 2.85 15° 6 53 ■ 37,200
01-00485-30509 3 R0.1 9 1.8 2.85 15° 6 53 ■ 38,000
01-00485-30512 3 R0.1 12 1.8 2.85 15° 6 63 ■ 38,800
01-00485-30515 3 R0.1 15 1.8 2.85 15° 6 63 ■ 39,600
01-00485-30606 3 R0.2 6 1.8 2.85 15° 6 53 ■ 37,200
01-00485-30609 3 R0.2 9 1.8 2.85 15° 6 53 ■ 38,000
01-00485-30612 3 R0.2 12 1.8 2.85 15° 6 63 ■ 38,800
01-00485-30615 3 R0.2 15 1.8 2.85 15° 6 63 ■ 39,600
