MSCZ440

無限コーティング SC用高能率“Z”エンドミル

●不等分割・不等リードの採用、さらに刃部の剛性を高めた設計により、びびりを最大限に抑え、高能率な加工を実現！
●側面加工・溝加工・突込み加工によるアプローチに対応した多機能な性能を実現する新開発の特殊刃形状を採用。
●無限コーティングを採用し、長寿命で安定した加工が可能。
●全62サイズ、刃長が外径の2倍と3倍（一部サイズ）をラインアップ。

  • 表面処理
    無限コーティング

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    40HRCまで

  • 刃数
    4枚刃

  • ねじれ角
    40°/42°

  • シャンク径公差
    φd-0.001/-0.003

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    平面加工

  • 加工用途
    突込み加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット
加工動画
溝・ポケット高能率加工サンプル SCM415

溝・ポケット高能率加工サンプル SCM415
炭素鋼（S50C）高能率加工

炭素鋼（S50C）高能率加工

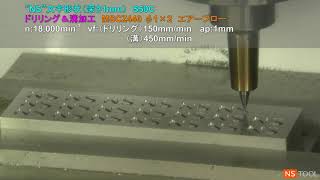

NS文字形状加工

NS文字形状加工
  • 切削条件参考表ダウンロード
  • DXFダウンロード
  • ※工具長測定は、子刃を測定してください。
  • 下表の再研磨対応欄に■の表示があるサイズは、再研磨が可能です（シャンク長15mm以上のもの）。詳細はお問い合わせください｡

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

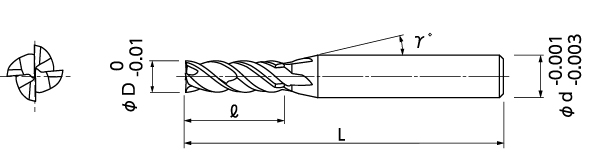

No.		 (D)外径 (l)刃長 (γ)首角 (d)シャンク径 (L)全長 再研磨対応 標準
価格		 本数 準標
準品
08-00135-01020 1 2 12° 4 50 － 4,700
08-00135-01030 1 3 12° 4 50 － 4,900
08-00135-01120 1.1 2.2 12° 4 50 － 5,800
08-00135-01220 1.2 2.4 12° 4 50 － 5,800
08-00135-01320 1.3 2.6 12° 4 50 － 5,800
08-00135-01420 1.4 2.8 12° 4 50 － 5,800
08-00135-01520 1.5 3 12° 4 50 － 5,800
08-00135-01530 1.5 4.5 12° 4 50 － 6,200
08-00135-01620 1.6 3.2 12° 6 50 － 6,400
08-00135-01720 1.7 3.4 12° 6 50 － 6,400
08-00135-01820 1.8 3.6 12° 6 50 － 6,400
08-00135-01920 1.9 3.8 12° 6 50 － 6,400
08-00135-02020 2 4 12° 6 50 － 6,400
08-00135-02030 2 6 12° 6 60 － 6,800
08-00135-02120 2.1 4.2 12° 6 50 － 6,400
08-00135-02220 2.2 4.4 12° 6 50 － 6,400
08-00135-02320 2.3 4.6 12° 6 50 － 6,400
08-00135-02420 2.4 4.8 12° 6 50 － 6,400
08-00135-02520 2.5 5 12° 6 50 － 6,400
08-00135-02530 2.5 7.5 12° 6 60 － 6,900
08-00135-02620 2.6 5.2 12° 6 50 － 6,400
08-00135-02720 2.7 5.4 12° 6 50 － 6,400
08-00135-02820 2.8 5.6 12° 6 50 － 6,400
08-00135-02920 2.9 5.8 12° 6 50 － 6,400
08-00135-03020 3 6 12° 6 50 ■ 6,400
08-00135-03030 3 9 12° 6 60 ■ 6,800
08-00135-03120 3.1 6.2 12° 6 50 ■ 6,700
08-00135-03220 3.2 6.4 12° 6 50 ■ 6,700
08-00135-03320 3.3 6.6 12° 6 50 ■ 6,700
08-00135-03420 3.4 6.8 12° 6 50 ■ 6,700
08-00135-03520 3.5 7 12° 6 50 ■ 6,700
08-00135-03530 3.5 10.5 12° 6 60 ■ 7,300
08-00135-03620 3.6 7.2 12° 6 50 ■ 6,700
08-00135-03720 3.7 7.4 12° 6 50 ■ 6,700
08-00135-03820 3.8 7.6 12° 6 50 ■ 6,700
08-00135-03920 3.9 7.8 12° 6 50 ■ 6,700
08-00135-04020 4 8 12° 6 50 ■ 6,700
08-00135-04030 4 12 12° 6 60 ■ 7,200
08-00135-04120 4.1 8.2 12° 6 50 ■ 7,200
08-00135-04220 4.2 8.4 12° 6 50 ■ 7,200
08-00135-04320 4.3 8.6 12° 6 50 ■ 7,200
08-00135-04420 4.4 8.8 12° 6 50 ■ 7,200
08-00135-04520 4.5 9 12° 6 50 ■ 7,200
08-00135-04530 4.5 13.5 12° 6 60 ■ 7,700
08-00135-04620 4.6 9.2 12° 6 50 ■ 7,200
08-00135-04720 4.7 9.4 12° 6 50 ■ 7,200
08-00135-04820 4.8 9.6 12° 6 50 ■ 7,200
08-00135-04920 4.9 9.8 12° 6 50 ■ 7,200
08-00135-05020 5 10 12° 6 50 ■ 7,200
08-00135-05030 5 15 12° 6 60 ■ 7,700
08-00135-05120 5.1 10.2 12° 6 50 ■ 7,800
08-00135-05220 5.2 10.4 12° 6 50 ■ 7,800
08-00135-05320 5.3 10.6 12° 6 50 ■ 7,800
08-00135-05420 5.4 10.8 12° 6 50 ■ 7,800
08-00135-05520 5.5 11 12° 6 50 ■ 7,800
08-00135-05530 5.5 16.5 12° 6 60 ■ 8,500
08-00135-05620 5.6 11.2 12° 6 50 ■ 7,800
08-00135-05720 5.7 11.4 12° 6 50 ■ 7,800
08-00135-05820 5.8 11.6 12° 6 50 ■ 7,800
08-00135-05920 5.9 11.8 12° 6 50 ■ 7,800
08-00135-06020 6 12 － 6 60 ■ 7,500
08-00135-06030 6 18 － 6 60 ■ 7,800
