MSUSZ440-LN

無限コーティングプレミアム SUS用高能率“Z”ロングネックエンドミル

●不等分割・不等リードの採用、さらに刃部の剛性を高めた設計により、びびりを最大限に抑え、高能率な加工を実現！
●ステンレス鋼の側面加工・溝加工・突込み加工によるアプローチに対応した多機能な性能を実現する新開発の特殊刃形状を採用。
●耐熱性の高い無限コーティングプレミアムを採用し、長寿命で安定した加工が可能。
●被削材への干渉を防ぐロングネックタイプ、首下長は外径の3倍・4倍・5倍をラインアップ。

  • 表面処理
    無限コーティングプレミアム

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    40HRCまで

  • 刃数
    4枚刃

  • ねじれ角
    40°/42°

  • シャンク径公差
    φd-0.001/-0.003

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    平面加工

  • 加工用途
    突込み加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

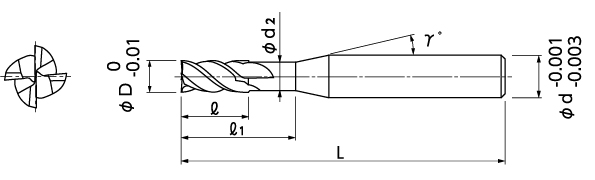

No.		 (D)外径 (l)刃長 (l1)首下長 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 再研磨対応 標準
価格		 本数 準標
準品
08-00153-01013 1 1.5 3 0.95 12° 4 50 － 5,400
08-00153-01014 1 1.5 4 0.95 12° 4 50 － 5,500
08-00153-01015 1 1.5 5 0.95 12° 4 50 － 5,700
08-00153-01513 1.5 2.3 4.5 1.45 12° 4 50 － 6,300
08-00153-01514 1.5 2.3 6 1.45 12° 4 50 － 6,600
08-00153-01515 1.5 2.3 7.5 1.45 12° 4 50 － 6,900
08-00153-02013 2 3 6 1.94 12° 6 50 － 7,900
08-00153-02014 2 3 8 1.94 12° 6 50 － 8,400
08-00153-02015 2 3 10 1.94 12° 6 50 － 8,700
08-00153-02513 2.5 3.8 7.5 2.4 12° 6 50 － 7,900
08-00153-02514 2.5 3.8 10 2.4 12° 6 50 － 8,500
08-00153-02515 2.5 3.8 12.5 2.4 12° 6 60 － 9,100
08-00153-03013 3 4.5 9 2.85 12° 6 50 ■ 7,900
08-00153-03014 3 4.5 12 2.85 12° 6 50 ■ 8,400
08-00153-03015 3 4.5 15 2.85 12° 6 60 ■ 8,700
08-00153-03513 3.5 5.3 10.5 3.35 12° 6 50 ■ 8,400
08-00153-03514 3.5 5.3 14 3.35 12° 6 60 ■ 9,100
08-00153-03515 3.5 5.3 17.5 3.35 12° 6 60 ■ 9,700
08-00153-04013 4 6 12 3.8 12° 6 50 ■ 8,400
08-00153-04014 4 6 16 3.8 12° 6 60 ■ 8,900
08-00153-04015 4 6 20 3.8 12° 6 60 ■ 9,200
08-00153-04513 4.5 6.8 13.5 4.3 12° 6 50 ■ 8,900
08-00153-04514 4.5 6.8 18 4.3 12° 6 60 ■ 9,700
08-00153-04515 4.5 6.8 22.5 4.3 12° 6 60 ■ 10,100
08-00153-05013 5 7.5 15 4.8 12° 6 50 ■ 8,900
08-00153-05014 5 7.5 20 4.8 12° 6 60 ■ 9,300
08-00153-05015 5 7.5 25 4.8 12° 6 60 ■ 9,800
08-00153-05513 5.5 8.3 16.5 5.3 12° 6 50 ■ 9,700
08-00153-05514 5.5 8.3 22 5.3 12° 6 60 ■ 10,400
08-00153-05515 5.5 8.3 27.5 5.3 12° 6 60 ■ 10,900
08-00153-06013 6 9 18 5.8 － 6 60 ■ 9,700
08-00153-06014 6 9 24 5.8 － 6 60 ■ 10,100
08-00153-06015 6 9 30 5.8 － 6 70 ■ 10,600
