PCDSE

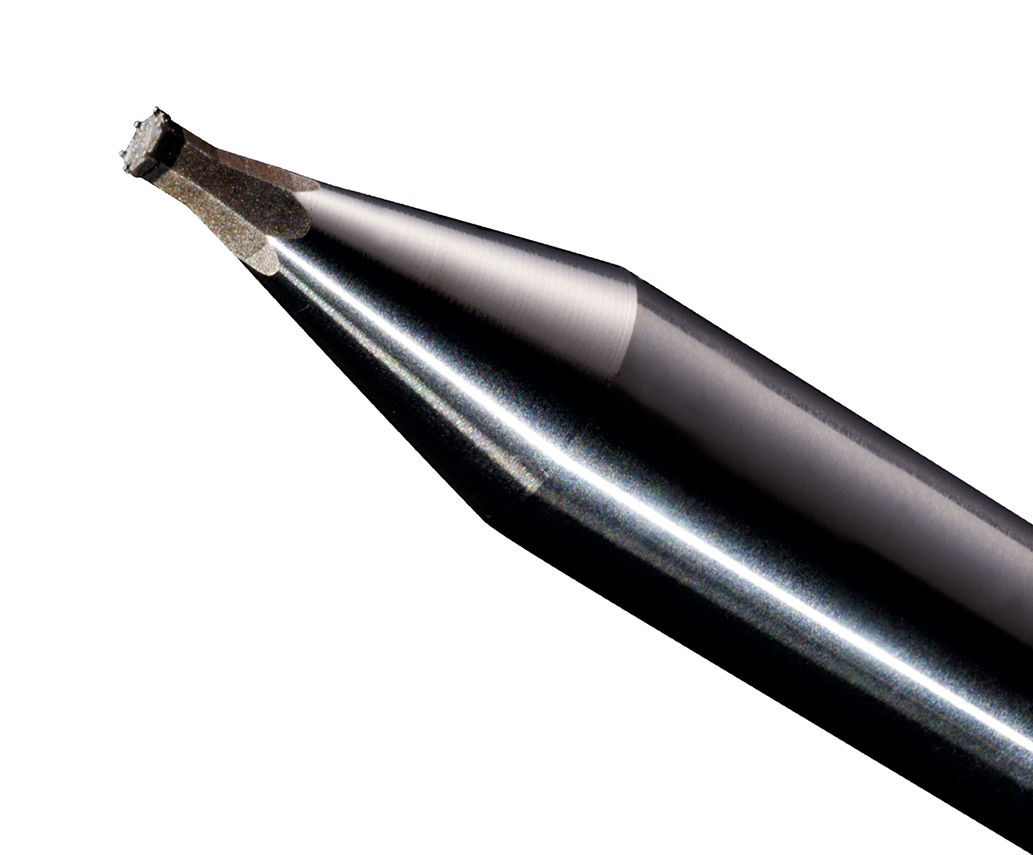

PCDスクエアエンドミル

●超硬合金の切削加工において安定した良好な切削面を実現。
●超精密加工で要求されるナノレベルの面粗さを得ることが可能。
●耐摩耗性と耐欠損性の両立を図れるNS独自の刃形状を採用。

  • 工具素材
    PCD

  • ネジレ角

  • 加工用途
    平面加工

各種アイコンの説明

炭素鋼 合金鋼

工具鋼
調質鋼 焼入れ鋼 ステン
レス鋼
耐熱
合金
チタン鋼 アルミ
合金
銅合金 樹脂 グラフ
ァイト
硬脆材

超硬合金

55HRC
55HRC
炭素鋼 チタン鋼
合金鋼・
工具鋼
アルミ
合金
調質鋼 銅合金




55HRC
樹脂
55HRC
グラフ
ァイト
ステンレス鋼 硬脆材・
超硬合金
耐熱合金

製品ラインナップ

単位 [寸法:mm/価格 :円]

コード
No.

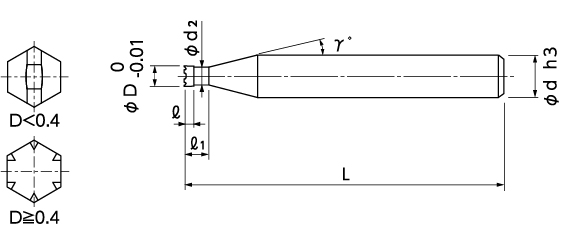

(D)刃径 (l)刃長 (l1)有効長 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 刃数 標準
価格
本数 準標
準品
04-00300-00100 0.1 0.02 0.1 0.09 15° 4 48 2 70,000
04-00300-00200 0.2 0.04 0.2 0.18 15° 4 48 2 70,000
04-00300-00300 0.3 0.06 0.3 0.27 15° 4 48 2 60,000
04-00300-00400 0.4 0.08 0.4 0.36 15° 4 48 6 60,000
04-00300-00500 0.5 0.1 0.5 0.45 15° 4 48 6 60,000
04-00300-00600 0.6 0.12 0.6 0.54 15° 4 48 6 50,000
04-00300-00800 0.8 0.16 0.8 0.72 15° 4 48 6 50,000
04-00300-01000 1 0.2 1 0.9 15° 4 48 6 50,000
