DCMB

硬脆材加工用ボールエンドミル

●刃先強度と切削性を両立したスパイラルボール形状と、密着力を強化した新開発ダイヤモンドコーティングを採用。

  • 表面処理
    ダイヤモンドコーティング

  • 工具素材
    超硬合金

  • 加工可能硬度
    92.5HRAまで

  • 刃数
    2枚刃

  • ねじれ角
    20°

  • シャンク径公差
    φd h3

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

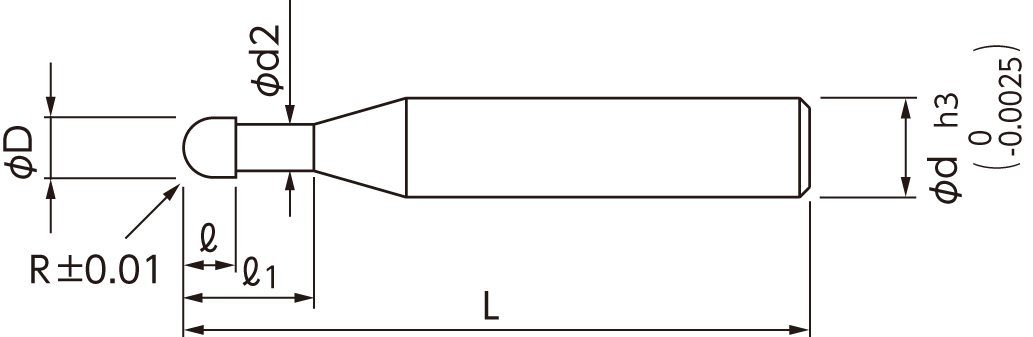

No.		 (R)ボール半径 (l1)首下長 (l)刃長 形状 (d2)首下径 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
05-00500-00100 R0.1 － 0.15 A － 4 45 39,900
05-00500-00101 R0.1 0.5 0.12 B 0.18 4 45 40,300
05-00500-00200 R0.2 － 0.3 A － 4 45 36,800
05-00500-00201 R0.2 1 0.25 B 0.37 4 45 37,200
05-00500-00300 R0.3 － 0.45 A － 4 45 32,700
05-00500-00301 R0.3 1.5 0.35 B 0.56 4 45 33,100
05-00500-00500 R0.5 － 0.75 A － 4 45 32,700
05-00500-00501 R0.5 2.5 0.6 B 0.95 4 45 33,100
05-00500-00750 R0.75 － 1.1 A － 4 45 32,700
05-00500-00751 R0.75 3.8 0.9 B 1.45 4 45 33,100
05-00500-01000 R1 － 1.5 A － 4 45 32,700
05-00500-01001 R1 5 1.2 B 1.94 4 45 33,100
