PCDRS

PCDラジアスエンドミル

●ボール形状の曲面切削性とスクエア形状の平面切削性を併せ持ったラジアス形状で、究極の高面品位を実現!

  • 工具素材
    PCD

  • 加工可能硬度
    92.5HRAまで

  • 刃数

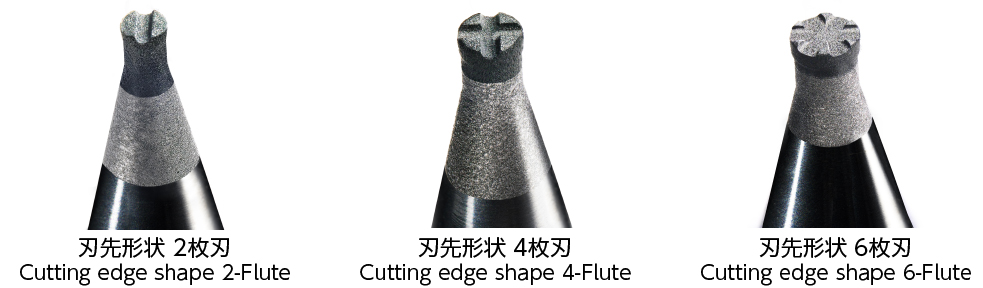

    2枚刃·4枚刃·6枚刃

  • ねじれ角
    0°

  • コーナR公差
    ±0.005

  • シャンク径公差
    φd h3

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

:第1推奨  :第2推奨
炭素鋼 合金鋼 プリハー
ドン鋼
高硬度鋼 ステン
レス鋼
チタン
合金・
耐熱合金
アルミ
合金
銅 樹脂 グラフ
ァイト
硬脆材
~
52HRC
~
60HRC
~
65HRC
~
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼
銅
高
硬
度
鋼
~
52HRC
樹脂
~
60HRC
グラフ
ァイト
~
65HRC
硬脆材
~
70HRC
ステンレス鋼

製品パンフレット

製品ラインナップ

単位 [寸法:mm/価格 :円]

コード
No.

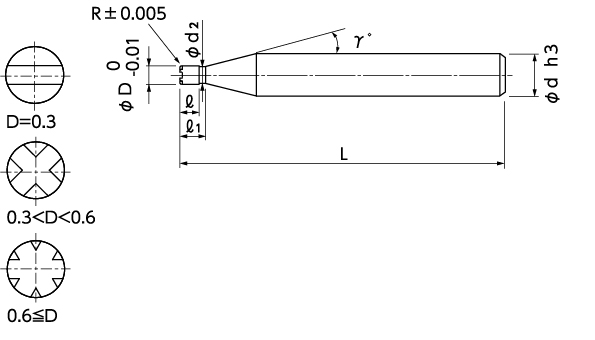

(D)外径 (R)コーナ半径 (l1)首下長 (l)刃長 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 刃数 標準
価格
本数 準標
準品
04-00700-03050 0.3 R0.05 0.3 0.09 0.27 15° 4 48 2 60,000
04-00700-04050 0.4 R0.05 0.4 0.12 0.36 15° 4 48 4 60,000
04-00700-05050 0.5 R0.05 0.5 0.15 0.45 15° 4 48 4 60,000
04-00700-05100 0.5 R0.1 0.5 0.15 0.45 15° 4 48 4 60,000
04-00700-06050 0.6 R0.05 0.6 0.18 0.54 15° 4 48 6 50,000
04-00700-06100 0.6 R0.1 0.6 0.18 0.54 15° 4 48 6 50,000
04-00700-08050 0.8 R0.05 0.8 0.24 0.72 15° 4 48 6 50,000
04-00700-08100 0.8 R0.1 0.8 0.24 0.72 15° 4 48 6 50,000
04-00700-10050 1 R0.05 1 0.3 0.9 15° 4 48 6 50,000
04-00700-10100 1 R0.1 1 0.3 0.9 15° 4 48 6 50,000
