DB

銅電極・アルミ・プラ用 ボールエンドミル

●この規格・サイズは、特定商社在庫となります。　詳しくはお問い合わせください。

  • 工具素材
    極超微粒子超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    25°

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

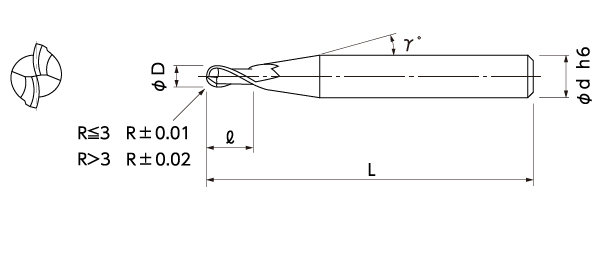

No.		 (R)ボール半径 (l)刃長 (D)外径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
07-00523-00050 R0.5 2 1 9° 4 45 7,800 ■
07-00523-00075 R0.75 3 1.5 9° 4 45 7,800 ■
07-00523-00100 R1 4 2 12° 6 60 8,100 ■
07-00523-00125 R1.25 5 2.5 9° 6 60 8,100 ■
07-00523-00150 R1.5 6 3 9° 6 60 9,400 ■
07-00523-00175 R1.75 7 3.5 9° 6 60 9,400 ■
07-00523-00200 R2 8 4 9° 6 60 9,400 ■
07-00523-00250 R2.5 10 5 9° 6 60 10,600 ■
07-00523-00300 R3 12 6 － 6 80 11,700 ■
▲ 07-00523-00400 R4 16 8 － 8 90 14,600 ■
▲ 07-00523-00500 R5 20 10 － 10 100 17,800 ■
▲ 07-00523-00600 R6 24 12 － 12 110 27,200 ■
▲ 07-00523-00800 R8 32 16 － 16 150 60,900 ■
▲ 07-00523-01000 R10 40 20 － 20 170 94,600 ■

▲ の規格は在庫がなくなり次第、販売終了となります。
