ALB225

アルミ加工用ボールエンドミル

●NS TOOL独自の刃形状により、コーナ部や側面加工時のびびりを抑制。

  • 工具素材
    超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    25°

  • シャンク径公差
    φd h5

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
55HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
55HRC		 樹脂
～
65HRC		 グラフ
ァイト
～
70HRC		 硬脆材
ステンレス鋼

製品パンフレット

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

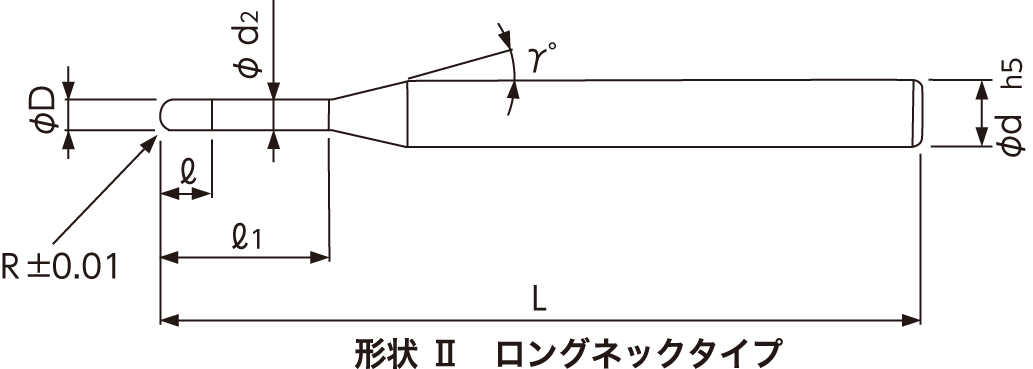

No.		 (R)ボール半径 (l)刃長 (l1)首下長 形状 (D)外径 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
01-00638-03001 R0.3 0.45 3 B 0.6 0.56 12° 4 60 4,900
01-00638-04001 R0.4 0.6 4 B 0.8 0.76 12° 4 60 5,400
01-00638-05001 R0.5 2 － A 1 － 12° 4 60 3,700
01-00638-05011 R0.5 0.75 5 B 1 0.95 12° 4 60 4,700
01-00638-05013 R0.5 0.75 10 B 1 0.95 12° 4 60 5,000
01-00638-07501 R0.75 3 － A 1.5 － 12° 4 60 4,400
01-00638-07511 R0.75 1.1 7.5 B 1.5 1.45 12° 4 60 4,800
01-00638-07513 R0.75 1.1 15 B 1.5 1.45 12° 4 60 6,000
01-00638-10001 R1 4 － A 2 － 12° 4 60 3,600
01-00638-10011 R1 1.5 10 B 2 1.94 12° 4 60 4,400
01-00638-10013 R1 1.5 20 B 2 1.94 12° 4 60 4,800
01-00638-15001 R1.5 6 － A 3 － 12° 6 60 4,600
01-00638-15011 R1.5 2.5 15 B 3 2.85 12° 6 60 5,900
01-00638-15013 R1.5 2.5 30 B 3 2.85 12° 6 70 6,900
01-00638-20001 R2 8 － A 4 － 12° 6 70 5,200
01-00638-20011 R2 3 20 B 4 3.8 12° 6 80 6,600
01-00638-20013 R2 3 40 B 4 3.8 12° 6 90 8,300
01-00638-25001 R2.5 10 － A 5 － 12° 6 80 5,700
01-00638-25011 R2.5 3.5 25 B 5 4.8 12° 6 80 7,500
01-00638-25013 R2.5 3.5 50 B 5 4.8 12° 6 100 9,700
01-00638-30001 R3 12 － A 6 － － 6 90 6,400
01-00638-30011 R3 6 30 B 6 5.8 － 6 90 8,300
01-00638-30013 R3 6 60 B 6 5.8 － 6 120 10,600
01-00638-40001 R4 16 － A 8 － － 8 90 12,000
01-00638-50001 R5 20 － A 10 － － 10 100 15,300
01-00638-60001 R6 24 － A 12 － － 12 110 21,800
