ALB225-DLC

DLCコーティング アルミ加工用ボールエンドミル

●NS TOOL独自の密着性が高いDLCコーティングを採用し、長時間加工に適しています。

  • 表面処理
    DLCコーティング

  • 工具素材
    超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    25°

  • シャンク径公差
    φd h5

  • 加工用途
    曲面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

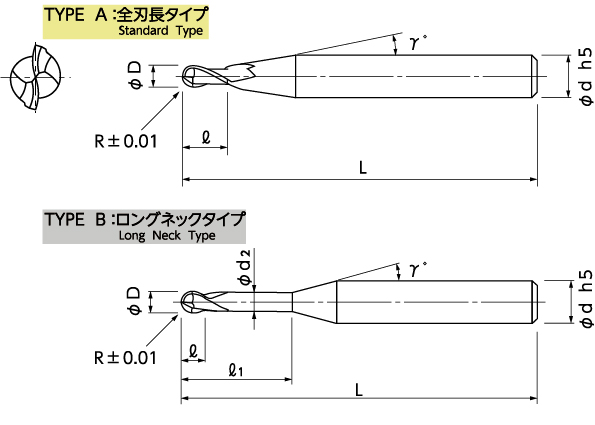

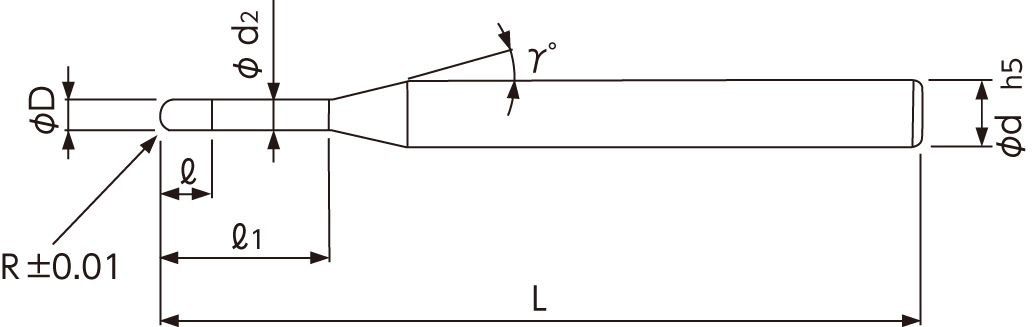

No.		 (R)ボール半径 (l)刃長 (l1)首下長 形状 (D)外径 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
01-00668-03001 R0.3 0.45 3 B 0.6 0.56 12° 4 60 8,200
01-00668-04001 R0.4 0.6 4 B 0.8 0.76 12° 4 60 8,700
01-00668-05001 R0.5 2 － A 1 － 12° 4 60 6,800
01-00668-05011 R0.5 0.75 5 B 1 0.95 12° 4 60 7,900
01-00668-05013 R0.5 0.75 10 B 1 0.95 12° 4 60 8,300
01-00668-07501 R0.75 3 － A 1.5 － 12° 4 60 7,600
01-00668-07511 R0.75 1.1 7.5 B 1.5 1.45 12° 4 60 8,100
01-00668-07513 R0.75 1.1 15 B 1.5 1.45 12° 4 60 9,400
01-00668-10001 R1 4 － A 2 － 12° 4 60 6,700
01-00668-10011 R1 1.5 10 B 2 1.94 12° 4 60 7,600
01-00668-10013 R1 1.5 20 B 2 1.94 12° 4 60 8,100
01-00668-15001 R1.5 6 － A 3 － 12° 6 60 9,000
01-00668-15011 R1.5 2.5 15 B 3 2.85 12° 6 60 10,800
01-00668-15013 R1.5 2.5 30 B 3 2.85 12° 6 70 12,500
01-00668-20001 R2 8 － A 4 － 12° 6 70 10,100
01-00668-20011 R2 3 20 B 4 3.8 12° 6 80 12,000
01-00668-20013 R2 3 40 B 4 3.8 12° 6 90 14,200
01-00668-25001 R2.5 10 － A 5 － 12° 6 80 10,900
01-00668-25011 R2.5 3.5 25 B 5 4.8 12° 6 80 13,100
01-00668-25013 R2.5 3.5 50 B 5 4.8 12° 6 100 16,600
01-00668-30001 R3 12 － A 6 － － 6 90 12,400
01-00668-30011 R3 6 30 B 6 5.8 － 6 90 14,700
01-00668-30013 R3 6 60 B 6 5.8 － 6 120 18,100
01-00668-40001 R4 16 － A 8 － － 8 90 25,200
01-00668-50001 R5 20 － A 10 － － 10 100 35,900
01-00668-60001 R6 24 － A 12 － － 12 110 51,600
