MSES230P

無限コーティング 2枚刃ショート・ピンカドエンドミル

●剛性のあるショート刃長を採用。
●ピンカドで切削性の良い倒れの少ない加工が可能。

  • 表面処理
    無限コーティング

  • 工具素材
    超微粒子超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • コーナ形状
    ピンカド

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

:第1推奨  :第2推奨
炭素鋼 合金鋼 プリハー
ドン鋼
高硬度鋼 ステン
レス鋼
チタン
合金・
耐熱合金
アルミ
合金
樹脂 グラフ
ァイト
硬脆材

55HRC

65HRC

70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼




55HRC
樹脂

65HRC
グラフ
ァイト

70HRC
硬脆材
ステンレス鋼

製品ラインナップ

単位 [寸法:mm/価格 :円]

コード
No.

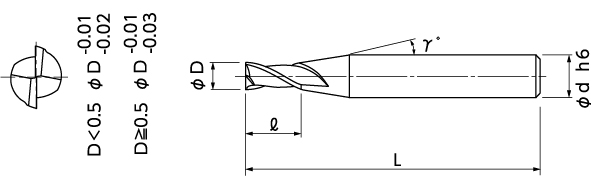

(D)外径 (l)刃長 (γ)首角 (d)シャンク径 (L)全長 標準
価格
本数 準標
準品
08-00102-00010 0.1 0.15 4 45 8,000
08-00102-00015 0.15 0.2 4 45 8,300
08-00102-00020 0.2 0.3 4 45 5,000
08-00102-00025 0.25 0.3 4 45 8,300
08-00102-00030 0.3 0.4 4 45 4,400
08-00102-00035 0.35 0.4 4 45 8,300
08-00102-00040 0.4 0.6 4 45 4,800
08-00102-00045 0.45 0.6 4 45 8,300
08-00102-00050 0.5 0.7 4 45 2,500
08-00102-00060 0.6 1 4 45 3,800
08-00102-00070 0.7 1.2 4 45 4,100
08-00102-00080 0.8 1.5 4 45 2,500
08-00102-00100 1 2 4 45 2,100
08-00102-00120 1.2 2.5 4 45 2,500
08-00102-00150 1.5 3 4 45 2,100
08-00102-00160 1.6 3 4 45 2,800
08-00102-00180 1.8 3.5 4 45 2,500
08-00102-00200 2 4 4 45 2,100
08-00102-00250 2.5 5 4 45 2,100
08-00102-00300 3 6 4 50 2,800
08-00102-00400 4 8 4 50 3,200
08-00102-00500 5 10 6 55 3,500
08-00102-00600 6 12 6 55 3,900
08-00102-00800 8 16 8 65 8,300
08-00102-01000 10 20 10 75 9,400
08-00102-01200 12 24 12 80 15,400
