MXH230P

無限コーティングプレミアム ピンカド リード30 エンドミル 2枚刃

●無限コーティングプレミアムの採用により、ステンレス鋼・チタン合金等の耐熱合金に対応したピンカド。
●刃長は外径の2倍で30°ねじれを採用。

  • 表面処理
    無限コーティングプレミアム

  • 工具素材
    超微粒子超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    30°

  • コーナ形状
    ピンカド

  • 加工用途
    側面加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

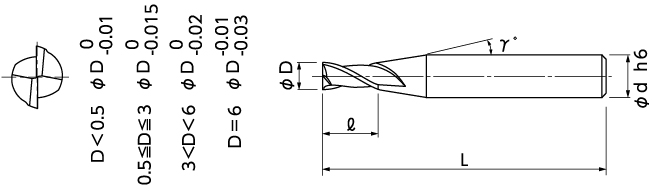

No.		 (D)外径 (l)刃長 (γ)首角 (d)シャンク径 (L)全長 再研磨対応 標準
価格		 本数 準標
準品
08-00016-00010 0.1 0.2 12° 4 45 － 7,900
08-00016-00020 0.2 0.4 12° 4 45 － 5,100
08-00016-00030 0.3 0.6 12° 4 45 － 4,000
08-00016-00040 0.4 0.8 12° 4 45 － 4,600
08-00016-00050 0.5 1 12° 4 45 － 2,800
08-00016-00060 0.6 1.2 12° 4 45 － 3,900
08-00016-00070 0.7 1.4 12° 4 45 － 4,200
08-00016-00080 0.8 1.6 12° 4 45 － 2,800
08-00016-00090 0.9 1.8 12° 4 45 － 4,200
08-00016-00100 1 2 12° 4 45 － 2,400
08-00016-00110 1.1 2.2 12° 4 45 － 4,300
08-00016-00120 1.2 2.4 12° 4 45 － 2,800
08-00016-00130 1.3 2.6 12° 4 45 － 4,300
08-00016-00140 1.4 2.8 12° 4 45 － 4,300
08-00016-00150 1.5 3 12° 4 45 － 2,500
08-00016-00160 1.6 3.2 12° 4 45 － 4,300
08-00016-00170 1.7 3.4 12° 4 45 － 4,300
08-00016-00180 1.8 3.6 12° 4 45 － 2,800
08-00016-00190 1.9 3.8 12° 4 45 － 4,300
08-00016-00200 2 4 12° 4 45 － 2,500
08-00016-00210 2.1 4.2 12° 4 45 － 4,300
08-00016-00220 2.2 4.4 12° 4 45 － 4,300
08-00016-00230 2.3 4.6 12° 4 45 － 4,300
08-00016-00240 2.4 4.8 12° 4 45 － 4,300
08-00016-00250 2.5 5 12° 4 45 － 2,500
08-00016-00260 2.6 5.2 12° 4 45 － 5,500
08-00016-00270 2.7 5.4 12° 4 45 － 5,500
08-00016-00280 2.8 5.6 12° 4 45 － 5,500
08-00016-00290 2.9 5.8 12° 4 45 － 5,500
08-00016-00300 3 6 12° 6 45 ■ 3,200
08-00016-00350 3.5 7 12° 6 45 ■ 4,800
08-00016-00400 4 8 12° 6 45 ■ 3,500
08-00016-00450 4.5 9 12° 6 50 ■ 5,500
08-00016-00500 5 10 12° 6 50 ■ 3,700
08-00016-00550 5.5 11 12° 6 50 ■ 5,500
08-00016-00600 6 12 － 6 50 ■ 4,100
