AL4D-2

アルミ加工用 2枚刃4倍刃長エンドミル

●幅広い領域で安定した加工面精度が得られ、高速加工でもびびりを抑制。

  • 工具素材
    超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    45°

  • コーナ形状
    ピンカド

  • 加工用途
    側面加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

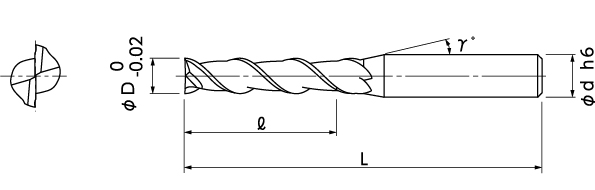

No.		 (D)外径 (l)刃長 (γ)首角 (d)シャンク径 (L)全長 標準
価格		 本数 準標
準品
01-00633-00100 1 4 9° 4 50 6,300
01-00633-00150 1.5 6 9° 4 50 6,300
01-00633-00200 2 8 9° 4 50 6,300
01-00633-00250 2.5 10 9° 4 50 6,300
01-00633-00300 3 12 9° 6 55 9,600
01-00633-00400 4 16 9° 6 60 10,000
01-00633-00500 5 20 9° 6 65 10,800
01-00633-00600 6 24 － 6 75 12,000
01-00633-00700 7 28 9° 8 90 20,300
01-00633-00800 8 32 － 8 90 20,300
01-00633-00900 9 36 9° 10 100 28,700
01-00633-01000 10 40 － 10 100 28,700
01-00633-01100 11 44 9° 12 110 37,900
01-00633-01200 12 48 － 12 110 37,900
