ALZ345

アルミ用高能率エンドミル 3枚刃1.5倍刃長

●ALシリーズは、あらゆる条件で安定した高能率加工を実現。
●突込み性能が大幅アップ！
●切りくずの排出性を高めた高能率タイプ。

  • 工具素材
    超硬合金

  • 刃数
    3枚刃

  • ねじれ角
    45°

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    平面加工

  • 加工用途
    突込み加工

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット
加工動画
アルミ高能率ポケット加工

アルミ高能率ポケット加工
  • 切削条件参考表ダウンロード
  • DXFダウンロード
  • STEPダウンロード
  • 下表の準標準品欄に■が表示している規格・サイズは特定商社在庫となります。詳しくはお問い合わせください。
  • 下表の再研磨対応欄に■の表示があるサイズは、再研磨が可能です（シャンク長15mm以上のもの）。詳細はお問い合わせください｡

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

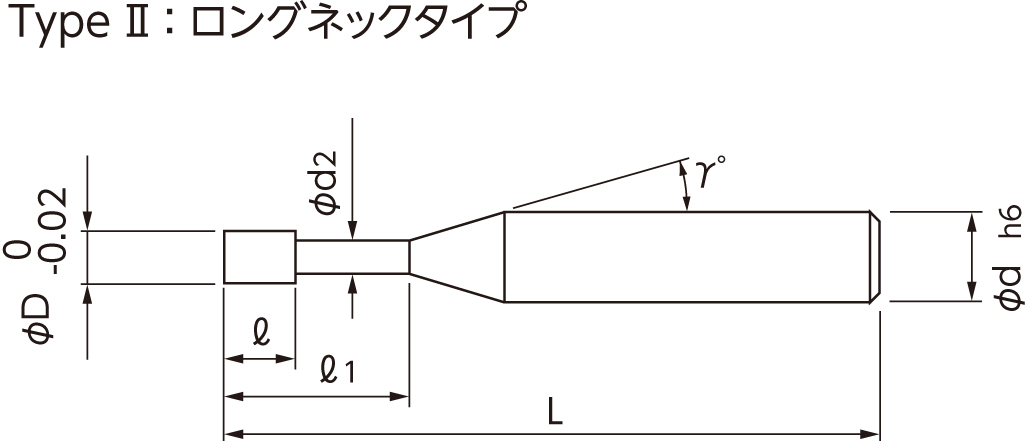

No.		 (D)外径 (l1)首下長 (l)刃長 形状 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 再研磨対応 標準
価格		 本数 準標
準品
01-00636-00100 1 3 1.5 B 0.95 12° 4 45 － 5,100
01-00636-00102 1 5 1.5 B 0.95 12° 4 60 － 5,900
01-00636-00110 1.1 3.3 1.7 B 1.05 12° 4 45 － 7,000 ■
01-00636-00120 1.2 3.6 1.8 B 1.15 12° 4 45 － 7,000 ■
01-00636-00130 1.3 3.9 2 B 1.25 12° 4 45 － 7,000 ■
01-00636-00140 1.4 4.2 2.1 B 1.35 12° 4 45 － 7,000 ■
01-00636-00150 1.5 4.5 2.3 B 1.45 12° 4 45 － 5,100
01-00636-00160 1.6 4.8 2.4 B 1.55 12° 4 45 － 7,000 ■
01-00636-00170 1.7 5.1 2.6 B 1.65 12° 4 45 － 7,000 ■
01-00636-00180 1.8 5.4 2.7 B 1.74 12° 4 45 － 7,000 ■
01-00636-00190 1.9 5.7 2.9 B 1.84 12° 4 45 － 7,000 ■
01-00636-00200 2 6 3 B 1.94 12° 4 45 － 5,100
01-00636-00202 2 10 3 B 1.94 12° 4 60 － 5,900
01-00636-00210 2.1 6.3 3.2 B 2 12° 4 45 － 7,000 ■
01-00636-00220 2.2 6.6 3.3 B 2.1 12° 4 45 － 7,000 ■
01-00636-00230 2.3 6.9 3.5 B 2.2 12° 4 45 － 7,000 ■
01-00636-00240 2.4 7.2 3.6 B 2.3 12° 4 45 － 7,000 ■
01-00636-00250 2.5 7.5 3.8 B 2.4 12° 4 45 － 5,100
01-00636-00260 2.6 7.8 3.9 B 2.45 12° 6 55 － 9,000 ■
01-00636-00270 2.7 8.1 4.1 B 2.55 12° 6 55 － 9,000 ■
01-00636-00280 2.8 8.4 4.2 B 2.65 12° 6 55 － 9,000 ■
01-00636-00290 2.9 8.7 4.4 B 2.75 12° 6 55 － 9,000 ■
01-00636-00300 3 9 4.5 B 2.85 12° 6 55 ■ 6,500
01-00636-00302 3 15 4.5 B 2.85 12° 6 60 ■ 7,500
01-00636-00310 3.1 9.3 4.7 B 2.95 12° 6 55 － 9,000 ■
01-00636-00320 3.2 9.6 4.8 B 3.05 12° 6 55 － 9,000 ■
01-00636-00330 3.3 9.9 5 B 3.15 12° 6 55 － 9,000 ■
01-00636-00340 3.4 10.2 5.1 B 3.25 12° 6 55 － 9,000 ■
01-00636-00350 3.5 10.5 5.3 B 3.35 12° 6 55 － 7,900
01-00636-00360 3.6 10.8 5.4 B 3.45 12° 6 55 － 9,000 ■
01-00636-00370 3.7 11.1 5.6 B 3.55 12° 6 55 － 9,000 ■
01-00636-00380 3.8 11.4 5.7 B 3.65 12° 6 55 － 9,000 ■
01-00636-00390 3.9 11.7 5.9 B 3.75 12° 6 55 － 9,000 ■
01-00636-00400 4 12 6 B 3.8 12° 6 55 ■ 6,700
01-00636-00402 4 20 6 B 3.8 12° 6 70 ■ 8,400
01-00636-00410 4.1 12.3 6.2 B 3.9 12° 6 55 － 9,500 ■
01-00636-00420 4.2 12.6 6.3 B 4 12° 6 55 － 9,500 ■
01-00636-00430 4.3 12.9 6.5 B 4.1 12° 6 55 － 9,500 ■
01-00636-00440 4.4 13.2 6.6 B 4.2 12° 6 55 － 9,500 ■
01-00636-00450 4.5 13.5 6.8 B 4.3 12° 6 55 － 8,400
01-00636-00460 4.6 13.8 6.9 B 4.4 12° 6 55 － 9,500 ■
01-00636-00470 4.7 14.1 7.1 B 4.5 12° 6 55 － 9,500 ■
01-00636-00480 4.8 14.4 7.2 B 4.6 12° 6 55 － 9,500 ■
01-00636-00490 4.9 14.7 7.4 B 4.7 12° 6 55 － 9,500 ■
01-00636-00500 5 15 7.5 B 4.8 12° 6 55 ■ 7,300
01-00636-00502 5 25 7.5 B 4.8 12° 6 80 ■ 9,200
01-00636-00510 5.1 15.3 7.7 B 4.9 12° 6 55 － 10,200 ■
01-00636-00520 5.2 15.6 7.8 B 5 12° 6 55 － 10,200 ■
01-00636-00530 5.3 15.9 8 B 5.1 12° 6 55 － 10,200 ■
01-00636-00540 5.4 16.2 8.1 B 5.2 12° 6 55 － 10,200 ■
01-00636-00550 5.5 16.5 8.3 B 5.3 12° 6 55 － 9,100
01-00636-00560 5.6 16.8 8.4 B 5.4 12° 6 55 － 10,200 ■
01-00636-00570 5.7 17.1 8.6 B 5.5 12° 6 55 － 10,200 ■
01-00636-00580 5.8 17.4 8.7 B 5.6 12° 6 55 － 10,200 ■
01-00636-00590 5.9 17.7 8.9 B 5.7 12° 6 55 － 10,200 ■
01-00636-00603 6 － 9 A － － 6 110 ■ 10,600
01-00636-00600 6 18 9 B 5.8 － 6 60 ■ 7,600
01-00636-00602 6 30 9 B 5.8 － 6 80 ■ 9,700
01-00636-00610 6.1 18.3 9.2 B 5.9 12° 8 70 － 15,500 ■
01-00636-00620 6.2 18.6 9.3 B 6 12° 8 70 － 15,500 ■
01-00636-00630 6.3 18.9 9.5 B 6.1 12° 8 70 － 15,500 ■
01-00636-00640 6.4 19.2 9.6 B 6.2 12° 8 70 － 15,500 ■
01-00636-00650 6.5 19.5 9.8 B 6.3 12° 8 70 － 15,500 ■
01-00636-00660 6.6 19.8 9.9 B 6.4 12° 8 70 － 15,500 ■
01-00636-00670 6.7 20.1 10.1 B 6.5 12° 8 70 － 15,500 ■
01-00636-00680 6.8 20.4 10.2 B 6.6 12° 8 70 － 15,500 ■
01-00636-00690 6.9 20.7 10.4 B 6.7 12° 8 70 － 15,500 ■
01-00636-00700 7 21 10.5 B 6.8 12° 8 70 ■ 11,200
01-00636-00710 7.1 21.3 10.7 B 6.9 12° 8 70 － 15,500 ■
01-00636-00720 7.2 21.6 10.8 B 7 12° 8 70 － 15,500 ■
01-00636-00730 7.3 21.9 11 B 7.1 12° 8 70 － 15,500 ■
01-00636-00740 7.4 22.2 11.1 B 7.2 12° 8 70 － 15,500 ■
01-00636-00750 7.5 22.5 11.3 B 7.3 12° 8 70 － 15,500 ■
01-00636-00760 7.6 22.8 11.4 B 7.4 12° 8 70 － 15,500 ■
01-00636-00770 7.7 23.1 11.6 B 7.5 12° 8 70 － 15,500 ■
01-00636-00780 7.8 23.4 11.7 B 7.6 12° 8 70 － 15,500 ■
01-00636-00790 7.9 23.7 11.9 B 7.7 12° 8 70 － 15,500 ■
01-00636-00803 8 － 12 A － － 8 120 ■ 16,800
01-00636-00800 8 24 12 B 7.8 － 8 70 ■ 11,200
01-00636-00802 8 40 12 B 7.8 － 8 90 ■ 14,500
01-00636-00810 8.1 24.3 12.2 B 7.9 12° 10 75 － 19,700 ■
01-00636-00820 8.2 24.6 12.3 B 8 12° 10 75 － 19,700 ■
01-00636-00830 8.3 24.9 12.5 B 8.1 12° 10 75 － 19,700 ■
01-00636-00840 8.4 25.2 12.6 B 8.2 12° 10 75 － 19,700 ■
01-00636-00850 8.5 25.5 12.8 B 8.3 12° 10 75 － 19,700 ■
01-00636-00860 8.6 25.8 12.9 B 8.4 12° 10 75 － 19,700 ■
01-00636-00870 8.7 26.1 13.1 B 8.5 12° 10 75 － 19,700 ■
01-00636-00880 8.8 26.4 13.2 B 8.6 12° 10 75 － 19,700 ■
01-00636-00890 8.9 26.7 13.4 B 8.7 12° 10 75 － 19,700 ■
01-00636-00900 9 27 13.5 B 8.8 12° 10 75 ■ 14,100
01-00636-00910 9.1 27.3 13.7 B 8.9 12° 10 75 － 19,700 ■
01-00636-00920 9.2 27.6 13.8 B 9 12° 10 75 － 19,700 ■
01-00636-00930 9.3 27.9 14 B 9.1 12° 10 75 － 19,700 ■
01-00636-00940 9.4 28.2 14.1 B 9.2 12° 10 75 － 19,700 ■
01-00636-00950 9.5 28.5 14.3 B 9.3 12° 10 75 － 19,700 ■
01-00636-00960 9.6 28.8 14.4 B 9.4 12° 10 75 － 19,700 ■
01-00636-00970 9.7 29.1 14.6 B 9.5 12° 10 75 － 19,700 ■
01-00636-00980 9.8 29.4 14.7 B 9.6 12° 10 75 － 19,700 ■
01-00636-00990 9.9 29.7 14.9 B 9.7 12° 10 75 － 19,700 ■
01-00636-01003 10 － 15 A － － 10 130 ■ 24,500
01-00636-01000 10 30 15 B 9.8 － 10 75 ■ 14,100
01-00636-01002 10 50 15 B 9.8 － 10 100 ■ 18,400
01-00636-01010 10.1 30.3 15.2 B 9.9 12° 12 80 － 27,800 ■
01-00636-01020 10.2 30.6 15.3 B 10 12° 12 80 － 27,800 ■
01-00636-01030 10.3 30.9 15.5 B 10.1 12° 12 80 － 27,800 ■
01-00636-01040 10.4 31.2 15.6 B 10.2 12° 12 80 － 27,800 ■
01-00636-01050 10.5 31.5 15.8 B 10.3 12° 12 80 － 27,800 ■
01-00636-01060 10.6 31.8 15.9 B 10.4 12° 12 80 － 27,800 ■
01-00636-01070 10.7 32.1 16.1 B 10.5 12° 12 80 － 27,800 ■
01-00636-01080 10.8 32.4 16.2 B 10.6 12° 12 80 － 27,800 ■
01-00636-01090 10.9 32.7 16.4 B 10.7 12° 12 80 － 27,800 ■
01-00636-01100 11 33 16.5 B 10.8 12° 12 80 ■ 19,800
01-00636-01110 11.1 33.3 16.7 B 10.9 12° 12 80 － 27,800 ■
01-00636-01120 11.2 33.6 16.8 B 11 12° 12 80 － 27,800 ■
01-00636-01130 11.3 33.9 17 B 11.1 12° 12 80 － 27,800 ■
01-00636-01140 11.4 34.2 17.1 B 11.2 12° 12 80 － 27,800 ■
01-00636-01150 11.5 34.5 17.3 B 11.3 12° 12 80 － 27,800 ■
01-00636-01160 11.6 34.8 17.4 B 11.4 12° 12 80 － 27,800 ■
01-00636-01170 11.7 35.1 17.6 B 11.5 12° 12 80 － 27,800 ■
01-00636-01180 11.8 35.4 17.7 B 11.6 12° 12 80 － 27,800 ■
01-00636-01190 11.9 35.7 17.9 B 11.7 12° 12 80 － 27,800 ■
01-00636-01203 12 － 18 A － － 12 150 ■ 32,800
01-00636-01200 12 36 18 B 11.8 － 12 80 ■ 19,800
01-00636-01202 12 60 18 B 11.8 － 12 110 ■ 24,600
