MRB230SF

無限コーティングショートシャンクロングネックボールエンドミル(焼きばめ用)

●ショートシャンクタイプ(焼きばめ対応)。

  • 工具素材
    超微粒子超硬合金

  • ネジレ角
    30°

  • 加工可能硬度
    55HRCまで

  • 表面処理
    無限コーティング

  • 刃数
    2刃数

  • 加工用途
    曲面加工

各種アイコンの説明

炭素鋼 合金鋼

工具鋼
調質鋼 焼入れ鋼 ステン
レス鋼
耐熱
合金
チタン鋼 アルミ
合金
銅合金 樹脂 グラフ
ァイト
硬脆材

超硬合金

55HRC
55HRC
炭素鋼 チタン鋼
合金鋼・
工具鋼
アルミ
合金
調質鋼 銅合金




55HRC
樹脂
55HRC
グラフ
ァイト
ステンレス鋼 硬脆材・
超硬合金
耐熱合金

製品ラインナップ

単位 [寸法:mm/価格 :円]

コード
No.

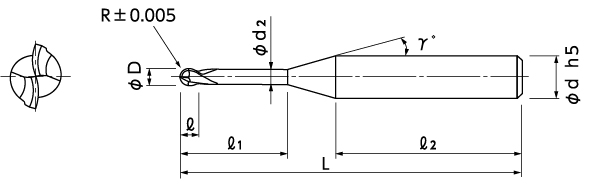

(R)ボール半径 (l1)有効長 (l)刃長 (D)刃径 (d2)首下径 (γ)首角 (d)シャンク径 (l2)シャンク長 (L)全長 標準
価格
本数 準標
準品
08-00525-00103 R0.1 0.5 0.15 0.2 0.18 15° 4 27.3 35 8,400
08-00525-00105 R0.1 0.75 0.15 0.2 0.18 15° 4 27.1 35 8,400
08-00525-00107 R0.1 1 0.15 0.2 0.18 15° 4 26.8 35 8,400
08-00525-00109 R0.1 1.25 0.15 0.2 0.18 15° 4 26.6 35 9,100
08-00525-00151 R0.15 0.5 0.2 0.3 0.28 15° 4 27.5 35 8,200
08-00525-00152 R0.15 0.6 0.2 0.3 0.28 15° 4 27.4 35 8,200
08-00525-00153 R0.15 0.75 0.2 0.3 0.28 15° 4 27.3 35 8,200
08-00525-00154 R0.15 1 0.2 0.3 0.28 15° 4 27 35 8,200
08-00525-00155 R0.15 1.25 0.2 0.3 0.28 15° 4 26.8 35 8,200
08-00525-00156 R0.15 1.5 0.2 0.3 0.28 15° 4 26.5 35 8,800
08-00525-00157 R0.15 1.75 0.2 0.3 0.28 15° 4 26.3 35 8,800
08-00525-00202 R0.2 0.75 0.3 0.4 0.37 15° 4 27.4 35 5,600
08-00525-00203 R0.2 1 0.3 0.4 0.37 15° 4 27.2 35 5,600
08-00525-00204 R0.2 1.5 0.3 0.4 0.37 15° 4 26.7 35 5,700
08-00525-00205 R0.2 2 0.3 0.4 0.37 15° 4 26.2 35 5,900
08-00525-00206 R0.2 2.5 0.3 0.4 0.37 15° 4 25.7 35 6,100
08-00525-00251 R0.25 1 0.35 0.5 0.46 15° 4 27.3 35 5,600
08-00525-00252 R0.25 1.5 0.35 0.5 0.46 15° 4 26.8 35 5,600
08-00525-00253 R0.25 2 0.35 0.5 0.46 15° 4 26.3 35 5,600
08-00525-00254 R0.25 2.5 0.35 0.5 0.46 15° 4 25.8 35 5,600
08-00525-00255 R0.25 3 0.35 0.5 0.46 15° 4 25.3 35 5,600
08-00525-00301 R0.3 1.5 0.45 0.6 0.56 15° 4 27 35 4,300
08-00525-00302 R0.3 2 0.45 0.6 0.56 15° 4 26.5 35 4,300
08-00525-00303 R0.3 2.5 0.45 0.6 0.56 15° 4 26 35 4,400
08-00525-00304 R0.3 3 0.45 0.6 0.56 15° 4 25.5 35 4,400
08-00525-00305 R0.3 3.5 0.45 0.6 0.56 15° 4 25 35 4,600
08-00525-00306 R0.3 4 0.45 0.6 0.56 15° 4 29.5 40 4,600
08-00525-00307 R0.3 4.5 0.45 0.6 0.56 15° 4 29 40 4,600
08-00525-00308 R0.3 5 0.45 0.6 0.56 15° 4 28.5 40 4,600
08-00525-00309 R0.3 5.5 0.45 0.6 0.56 15° 4 28 40 4,600
08-00525-00310 R0.3 6 0.45 0.6 0.56 15° 4 27.5 40 4,600
08-00525-00401 R0.4 2 0.6 0.8 0.76 15° 4 26.9 35 4,300
08-00525-00402 R0.4 3 0.6 0.8 0.76 15° 4 25.9 35 4,600
08-00525-00403 R0.4 4 0.6 0.8 0.76 15° 4 29.9 40 4,600
08-00525-00404 R0.4 5 0.6 0.8 0.76 15° 4 28.9 40 4,600
08-00525-00501 R0.5 3 0.75 1 0.95 15° 4 26.3 35 3,600
08-00525-00502 R0.5 4 0.75 1 0.95 15° 4 25.3 35 4,100
08-00525-00503 R0.5 5 0.75 1 0.95 15° 4 29.3 40 4,100
08-00525-00504 R0.5 6 0.75 1 0.95 15° 4 28.3 40 4,400
08-00525-00505 R0.5 8 0.75 1 0.95 15° 4 26.3 40 4,400
08-00525-00506 R0.5 10 0.75 1 0.95 15° 4 24.3 40 4,400
08-00525-00751 R0.75 3 1.1 1.5 1.45 15° 4 27.2 35 4,200
08-00525-00752 R0.75 4 1.1 1.5 1.45 15° 4 26.2 35 4,200
08-00525-00754 R0.75 6 1.1 1.5 1.45 15° 4 29.2 40 4,200
08-00525-00755 R0.75 8 1.1 1.5 1.45 15° 4 27.2 40 4,200
08-00525-00756 R0.75 10 1.1 1.5 1.45 15° 4 25.2 40 4,200
08-00525-01001 R1 3 1.5 2 1.94 15° 4 28.1 35 3,600
08-00525-01002 R1 4 1.5 2 1.94 15° 4 27.1 35 3,600
08-00525-01003 R1 6 1.5 2 1.94 15° 4 25.1 35 4,100
08-00525-01004 R1 8 1.5 2 1.94 15° 4 28.1 40 4,400
08-00525-01005 R1 10 1.5 2 1.94 15° 4 26.1 40 4,400
08-00525-01006 R1 12 1.5 2 1.94 15° 4 29.1 45 4,400
08-00525-01007 R1 14 1.5 2 1.94 15° 4 27.1 45 4,400
08-00525-01008 R1 16 1.5 2 1.94 15° 4 25.1 45 4,400
08-00525-01009 R1 18 1.5 2 1.94 15° 4 28.1 50 4,400
08-00525-01010 R1 20 1.5 2 1.94 15° 4 26.1 50 4,400
08-00525-01501 R1.5 6 2.5 3 2.85 15° 4 31.8 40 4,100
08-00525-01502 R1.5 8 2.5 3 2.85 15° 4 29.8 40 4,100
08-00525-01503 R1.5 10 2.5 3 2.85 15° 4 27.8 40 4,400
08-00525-01504 R1.5 12 2.5 3 2.85 15° 4 25.8 40 4,400
