MHDSH445

無限コーティングプレミアムPlus 高硬度鋼加工用4枚刃スクエアエンドミル

●4枚刃で刃長は 2D、3D タイプをラインアップ。
●無限コーティングプレミアムPlusで70HRCの高硬度鋼にも長寿命。
●高剛性設計で加工精度を改善。

  • 表面処理
    無限コーティングプレミアムPlus

  • 工具素材
    超微粒子超硬合金

  • 加工可能硬度
    70HRCまで

  • 刃数
    4枚刃

  • ねじれ角
    45°

  • シャンク径公差
    φd-0.001/-0.003

  • 加工用途
    側面加工

  • 加工用途
    溝加工

  • 加工用途
    平面加工

各種アイコンの説明

対応被削材

:第1推奨  :第2推奨
炭素鋼 合金鋼 プリハー
ドン鋼
高硬度鋼 ステン
レス鋼
チタン
合金・
耐熱合金
アルミ
合金
樹脂 グラフ
ァイト
硬脆材

55HRC

65HRC

70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼




55HRC
樹脂

65HRC
グラフ
ァイト

70HRC
硬脆材
ステンレス鋼

製品パンフレット

製品ラインナップ

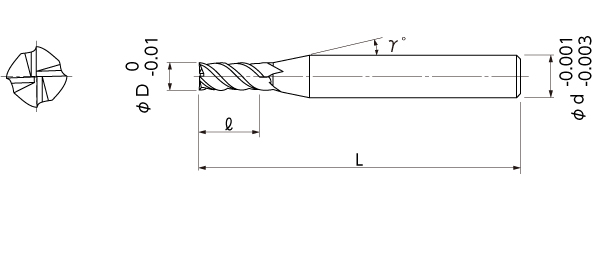

単位 [寸法:mm/価格 :円]

コード
No.
(D)外径 (l)刃長 (γ)首角 (d)シャンク径 (L)全長 標準
価格
本数 準標
準品
08-00429-00102 1 2 12° 6 60 7,500
08-00429-00103 1 3 12° 6 60 7,700
08-00429-00152 1.5 3 12° 6 60 7,500
08-00429-00153 1.5 4.5 12° 6 60 7,700
08-00429-00202 2 4 12° 6 60 7,500
08-00429-00203 2 6 12° 6 60 7,700
08-00429-00302 3 6 12° 6 60 8,700
08-00429-00303 3 9 12° 6 60 8,900
08-00429-00402 4 8 12° 6 60 9,400
08-00429-00403 4 12 12° 6 60 9,700
