MFD

無限コーティング フラットドリル

●底刃が平らな小径ドリル、サイズ毎に開発・最適化した工具デザイン！
●穴径Φ1 未満の微細穴あけ領域、Φ0.1から0.05とびで標準化しました。Φ1以上は0.1とびです。
●斜面や曲面など加工面の形状を問わず、安定した穴あけ加工ができます。
●高能率座ぐり加工が可能で、裏バリも抑制します。

  • 表面処理
    無限コーティング

  • 工具素材
    超微粒子超硬合金

  • 刃数
    2枚刃

  • ねじれ角
    20°/30°

  • シャンク径公差
    φd-0.001/-0.003（D<1）&
    h5（D≧1）

  • 加工用途
    フラットドリル

各種アイコンの説明

対応被削材

：第１推奨　 ：第２推奨
炭素鋼 合金鋼 プリハー
ドン鋼		 高硬度鋼 ステン
レス鋼		 チタン
合金・
耐熱合金		 アルミ
合金		 銅 樹脂 グラフ
ァイト		 硬脆材
～
52HRC		 ～
60HRC		 ～
65HRC		 ～
70HRC
炭素鋼 チタン
合金・
耐熱合金
合金鋼 アルミ
合金
プリハー
ドン鋼		 銅
高
硬
度
鋼		 ～
52HRC		 樹脂
～
60HRC		 グラフ
ァイト
～
65HRC		 硬脆材
～
70HRC
ステンレス鋼

製品パンフレット
加工動画
自動旋盤・3軸加工・5軸加工

自動旋盤・3軸加工・5軸加工
斜面穴あけ加工

斜面穴あけ加工
  • 切削条件参考表ダウンロード
  • 再研磨対応欄に■の表示があるサイズは、再研磨が可能です（シャンク長15mm以上のもの）。詳細はお問い合わせください｡

製品ラインナップ

単位 ［寸法：mm／価格 ：円］

コード

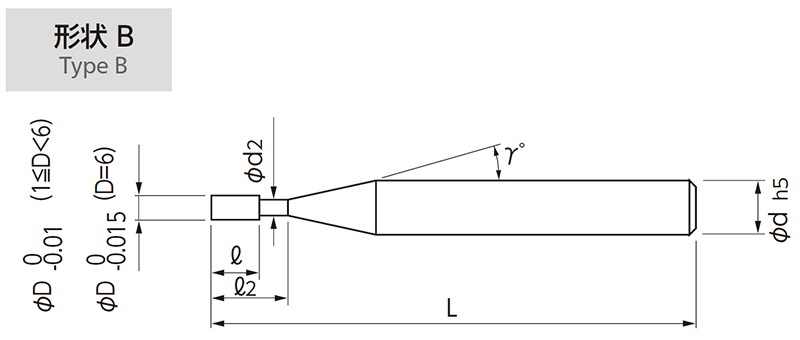

No.		 (D)直径 (l)溝長 (l1)首下長 形状 (d2)首下径 (γ)首角 (d)シャンク径 (L)全長 再研磨対応 標準
価格		 本数 準標
準品
04-00230-00010 0.1 0.2 0.3 A － 9° 4 45 － 8,400
04-00230-00015 0.15 0.3 0.45 A － 9° 4 45 － 9,000
04-00230-00020 0.2 0.4 0.6 A － 9° 4 45 － 7,800
04-00230-00025 0.25 0.5 0.75 A － 9° 4 45 － 8,300
04-00230-00030 0.3 0.6 0.9 A － 9° 4 45 － 7,700
04-00230-00035 0.35 0.7 1.05 A － 9° 4 45 － 8,200
04-00230-00040 0.4 0.8 1.2 A － 9° 4 45 － 7,600
04-00230-00045 0.45 0.9 1.35 A － 9° 4 45 － 8,000
04-00230-00050 0.5 1 1.5 A － 9° 4 45 － 7,500
04-00230-00055 0.55 1.1 1.65 A － 9° 4 45 － 7,500
04-00230-00060 0.6 1.2 1.8 A － 9° 4 45 － 6,900
04-00230-00065 0.65 1.3 1.95 A － 9° 4 45 － 7,500
04-00230-00070 0.7 1.4 2.1 A － 9° 4 45 － 6,900
04-00230-00075 0.75 1.5 2.25 A － 9° 4 45 － 7,500
04-00230-00080 0.8 1.6 2.4 A － 9° 4 45 － 6,900
04-00230-00085 0.85 1.7 2.55 A － 9° 4 45 － 7,500
04-00230-00090 0.9 1.8 2.7 A － 9° 4 45 － 6,900
04-00230-00095 0.95 1.9 2.85 A － 9° 4 45 － 7,500
04-00230-00100 1 2 3 B 0.95 9° 4 55 － 6,400
04-00230-00110 1.1 2.2 3.3 B 1.05 9° 4 55 － 6,400
04-00230-00120 1.2 2.4 3.6 B 1.15 9° 4 55 － 6,400
04-00230-00130 1.3 2.6 3.9 B 1.25 9° 4 55 － 6,400
04-00230-00140 1.4 2.8 4.2 B 1.35 9° 4 55 － 6,400
04-00230-00150 1.5 3 4.5 B 1.45 9° 4 55 － 6,400
04-00230-00160 1.6 3.2 4.8 B 1.55 9° 4 55 － 6,400
04-00230-00170 1.7 3.4 5.1 B 1.65 9° 4 55 － 6,400
04-00230-00180 1.8 3.6 5.4 B 1.75 9° 4 55 － 6,400
04-00230-00190 1.9 3.8 5.7 B 1.84 9° 4 55 － 6,400
04-00230-00200 2 4 6 B 1.94 9° 4 55 ■ 5,700
04-00230-00210 2.1 4.2 6.3 B 2 9° 4 60 ■ 5,700
04-00230-00220 2.2 4.4 6.6 B 2.1 9° 4 60 ■ 5,700
04-00230-00230 2.3 4.6 6.9 B 2.2 9° 4 60 ■ 5,700
04-00230-00240 2.4 4.8 7.2 B 2.3 9° 4 60 ■ 5,700
04-00230-00250 2.5 5 7.5 B 2.4 9° 4 60 ■ 5,700
04-00230-00260 2.6 5.2 7.8 B 2.45 9° 4 60 ■ 5,700
04-00230-00270 2.7 5.4 8.1 B 2.55 9° 4 60 ■ 5,700
04-00230-00280 2.8 5.6 8.4 B 2.65 9° 4 60 ■ 5,700
04-00230-00290 2.9 5.8 8.7 B 2.75 9° 4 60 ■ 5,700
04-00230-00300 3 6 9 B 2.85 9° 6 60 ■ 7,100
04-00230-00310 3.1 6.2 9.3 B 2.9 9° 6 60 ■ 7,700
04-00230-00320 3.2 6.4 9.6 B 3 9° 6 60 ■ 7,700
04-00230-00330 3.3 6.6 9.9 B 3.1 9° 6 60 ■ 7,700
04-00230-00340 3.4 6.8 10.2 B 3.2 9° 6 60 ■ 7,700
04-00230-00350 3.5 7 10.5 B 3.3 9° 6 60 ■ 7,700
04-00230-00360 3.6 7.2 10.8 B 3.4 9° 6 60 ■ 8,000
04-00230-00370 3.7 7.4 11.1 B 3.5 9° 6 60 ■ 8,000
04-00230-00380 3.8 7.6 11.4 B 3.6 9° 6 60 ■ 8,000
04-00230-00390 3.9 7.8 11.7 B 3.7 9° 6 60 ■ 8,000
04-00230-00400 4 8 12 B 3.8 9° 6 60 ■ 8,000
04-00230-00410 4.1 8.2 12.3 B 3.9 9° 6 60 ■ 8,600
04-00230-00420 4.2 8.4 12.6 B 4 9° 6 60 ■ 8,600
04-00230-00430 4.3 8.6 12.9 B 4.1 9° 6 60 ■ 8,600
04-00230-00440 4.4 8.8 13.2 B 4.2 9° 6 60 ■ 8,600
04-00230-00450 4.5 9 13.5 B 4.3 9° 6 60 ■ 8,600
04-00230-00460 4.6 9.2 13.8 B 4.4 9° 6 60 ■ 9,200
04-00230-00470 4.7 9.4 14.1 B 4.5 9° 6 60 ■ 9,200
04-00230-00480 4.8 9.6 14.4 B 4.6 9° 6 60 ■ 9,200
04-00230-00490 4.9 9.8 14.7 B 4.7 9° 6 60 ■ 9,200
04-00230-00500 5 10 15 B 4.8 9° 6 60 ■ 9,200
04-00230-00510 5.1 10.2 15.3 B 4.9 9° 6 60 ■ 9,700
04-00230-00520 5.2 10.4 15.6 B 5 9° 6 60 ■ 9,700
04-00230-00530 5.3 10.6 15.9 B 5.1 9° 6 60 ■ 9,700
04-00230-00540 5.4 10.8 16.2 B 5.2 9° 6 60 ■ 9,700
04-00230-00550 5.5 11 16.5 B 5.3 9° 6 60 ■ 9,700
04-00230-00560 5.6 11.2 16.8 B 5.4 9° 6 60 ■ 10,200
04-00230-00570 5.7 11.4 17.1 B 5.5 9° 6 60 ■ 10,200
04-00230-00580 5.8 11.6 17.4 B 5.6 9° 6 60 ■ 10,200
04-00230-00590 5.9 11.8 17.7 B 5.7 9° 6 60 ■ 10,200
04-00230-00600 6 12 18 B 5.8 － 6 60 ■ 10,200
